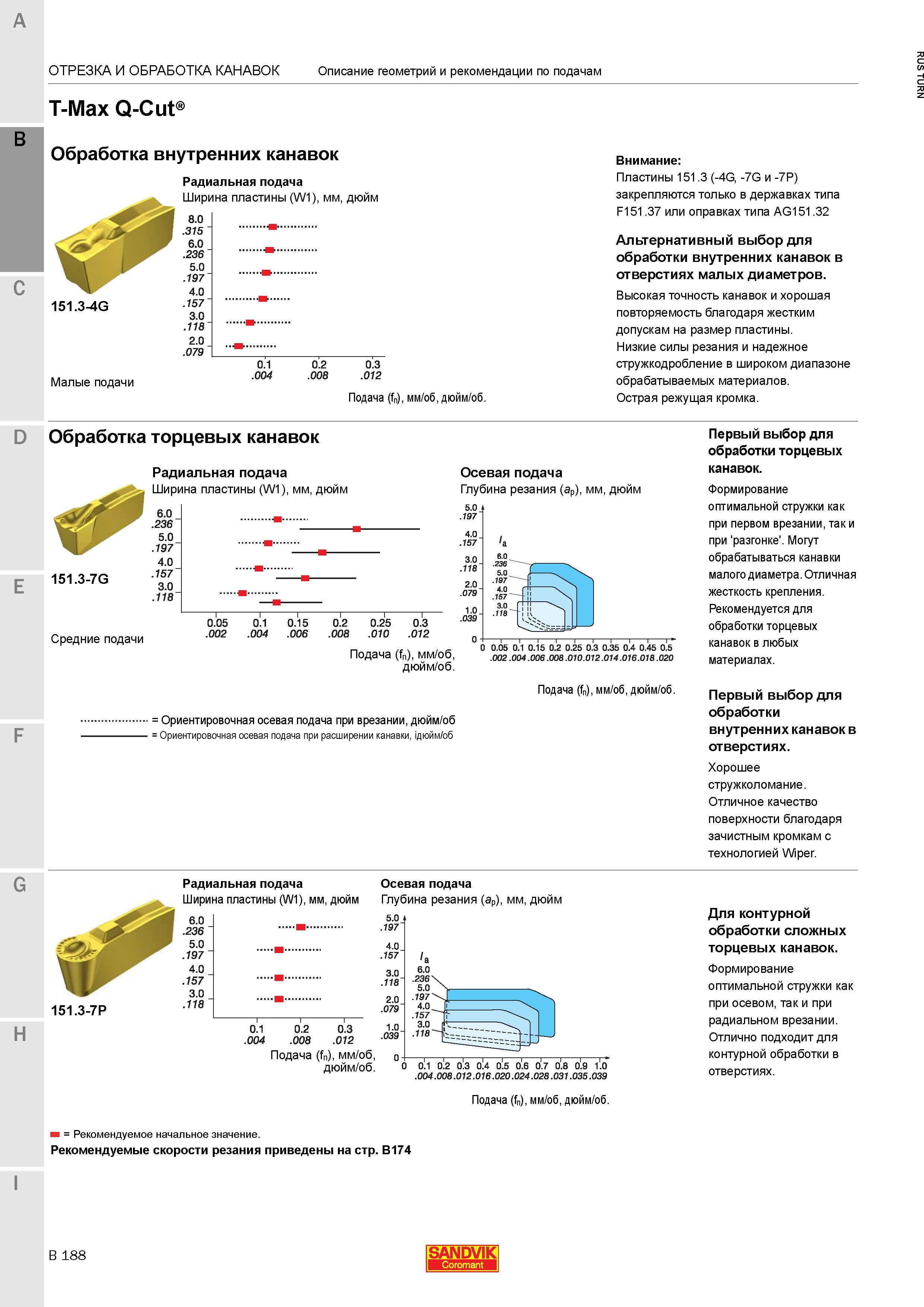

Режимы резания Sandvik Coromant при точении торцевых канавок Рекомендованные величины значений для радиальной и осевой подачи Формирование оптимальной стружки как при первом врезании так и при 'разгонке'. Могут обрабатываться канавки малого диаметра. Отличная жесткость крепления. Рекомендуется для обработки торцевых канавок в любых материалах. Первый выбор для обработки внутренних канавок в отверстиях. Хорошее стружколомание. Отличное качество поверхности благодаря зачистным кромкам с технологией Wiper. G 151.3-7P H Радиальная подача Ширина пластины (W1) мм дюйм 0.1 0.2 0.3 .004 .008 .012 Подача (fn) мм/об дюйм/об Осевая подача Глубина резания (ap) мм дюйм 5.0 .197 4.0 .157 3.0 .118 2.0 .079 1.0 .039 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 .004.008.012.016.020.024.028.031.035.039 Для контурной обработки сложных торцевых канавок. Формирование оптимальной стружки как при осевом так и при радиальном врезании. Отлично подходит для контурной обработки в отверстиях. Подача (fn) мм/об дюйм/об. Рекомендуемое начальное значение. Рекомендуемые скорости резания приведены на стр. B174 B 188 SANDVIK T-Max Q-Cut Обработка внутренних канавок C 151.3-4G Токарный инструмент для отрезки и обработки канавок Описание геометрий и рекомендации по подачам Малые подачи Радиальная подача Ширина пластины (W1) мм дюйм 8.0 .315 6.0 .236 5.0 .197 4.0 .157 3.0 .118 2.0 .079 0.1 0.2 0.3 .004 .008 .012 Подача (fn) мм/об дюйм/об. Внимание Пластины 151.3 (-4G -7G и -7P) закрепляются только в державках типа F151.37 или оправках типа AG151.32 Альтернативный выбор для обработки внутренних канавок в отверстиях малых диаметров. Высокая точность канавок и хорошая повторяемость благодаря жестким допускам на размер пластины. Низкие силы резания и надежное стружкодробление в широком диапазоне обрабатываемых материалов. Острая режущая кромка. D Обработка торцевых канавок Радиальная подача Ширина пластины (W1) мм дюйм 6.0 .236 5.0 .197 4.0 .157 3.0 .118 Осевая подача Глубина резания (ap) мм дюйм E 151.3-7G Средние подачи 0.05 .002 0.1 .004 0.15 .006 0.2 .008 0.25 .010 0.3 .012 5.0 .197 4.0 .157 3.0 .11 а 2.0 .079 1.0 .039 Подача (fn) мм/об дюйм/об. F Ориентировочная осевая подача при врезании дюйм/об Ориентировочная осевая подача при расширении канавки щюйм об 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5 .002.004.006.008.010.012.014.016.018.020 Подача (fn) мм/об дюйм/об. Первый выбор для обработки торцевых канавок.
