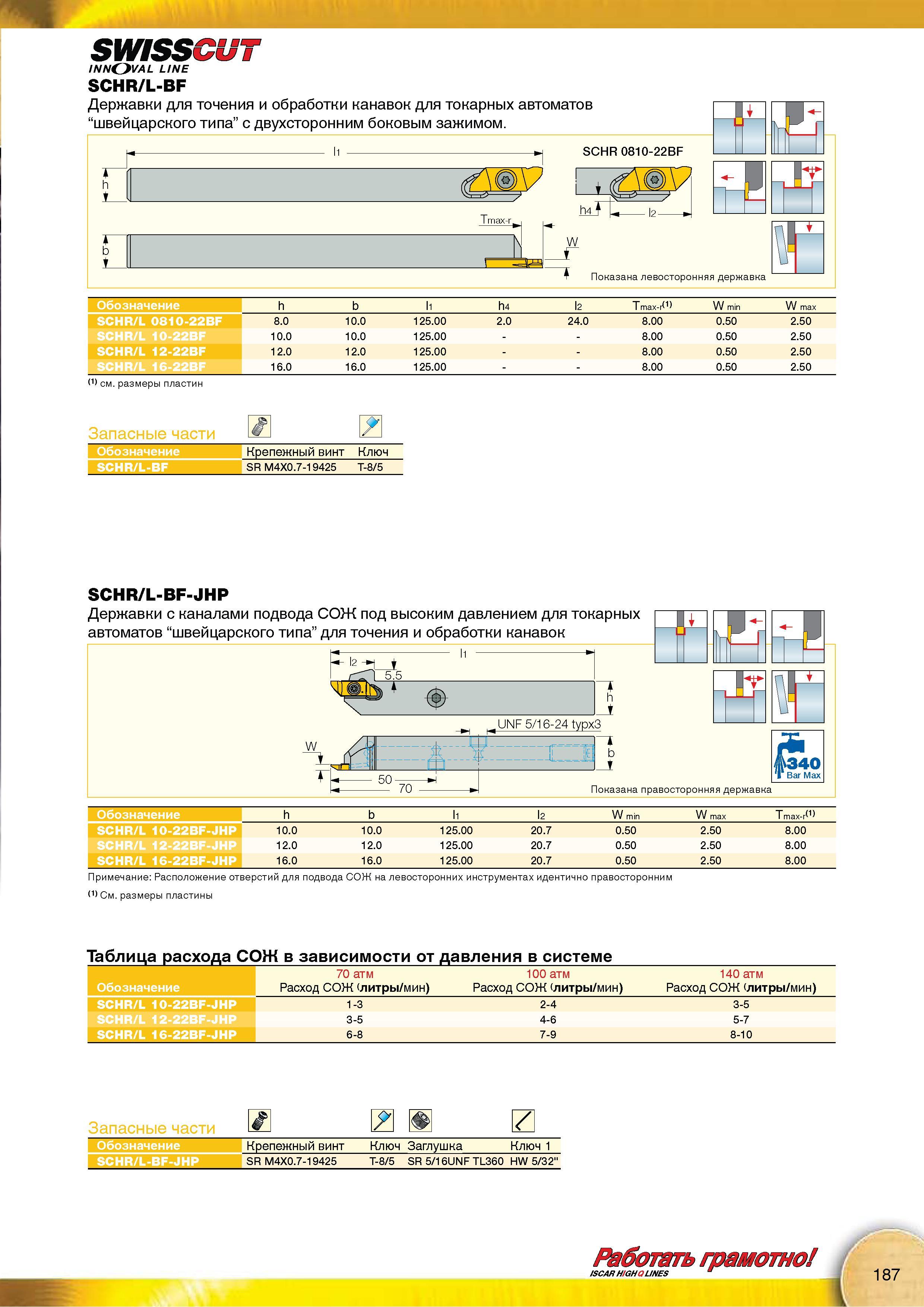

Токарные сборные державки Iscar SCHR/L-BF SWISSCUT для точения и обработки канавок для токарных станках автоматах швейцарского типа с двухсторонним боковым зажимом _ SCHR 0810-22BF Показана левосторонняя державка h Ь 11 2 T max-r 1) W min W max SCHR/L 0810-22BF 8.0 10.0 125.00 2.0 24.0 8.00 0.50 2.50 SCHR/L 10-22BF 10.0 10.0 125.00 8.00 0.50 2.50 SCHR/L 12-22BF 12.0 12.0 125.00 8.00 0.50 2.50 16.0 16.0 125.00 8.00 0.50 2.50 см. размеры пластин Запасные части Е Обозначение Крепежный винт Ключ SCHR/L-BF SR М4Х0.7-19425 Т-8/5 SCHR/L-BF-JHP Державки с каналами подвода СОЖ под высоким давлением для токарных автоматов швейцарского типа для точения и обработки канавок тт UNF 5/16-24 typx3 Показана правосторонняя державка Обозначение h 11 I2 W min W max Tmax-r SCHR/L 10-22BF-JHP 10.0 10.0 125.00 20.7 0.50 2.50 8.00 SCHR/L 12-22BF-JHP 1 12.0 12.0 125.00 20.7 0.50 2.50 8.00 SCHR/L 16-22BF-JHP 16.0 16.0 125.00 20.7 0.50 2.50 8.00 Примечание Расположение отверстий для подвода СОЖ на левосторонних инструментах идентично правосторонним См. размеры пластины Таблица расхода СОЖ в зависимости от давления в системе 70 атм Расход СОЖ (литры/мин) 100 атм Расход СОЖ (литры/мин) 140 атм Расход СОЖ (литры/мин) SCHR/L 10-22BF-JHP 1-3 2-4 3-5 SCHR/L 12-22BF-JHP 3-5 4-6 5-7 SCHR/L 16-22BF-JHP 6-8 7-9 8-10 Запасные части Крепежный винт Ключ Заглушка Ключ 1 SCHR/L-BF-JHP SR М4Х0.7-19425 Т-8/5 SR 5/16UNF TL360 HW 5/32" Работать грамотно ISCAR HIGHQUNES \ 187 SWISSCUT innOval line SCHR/L-BF
