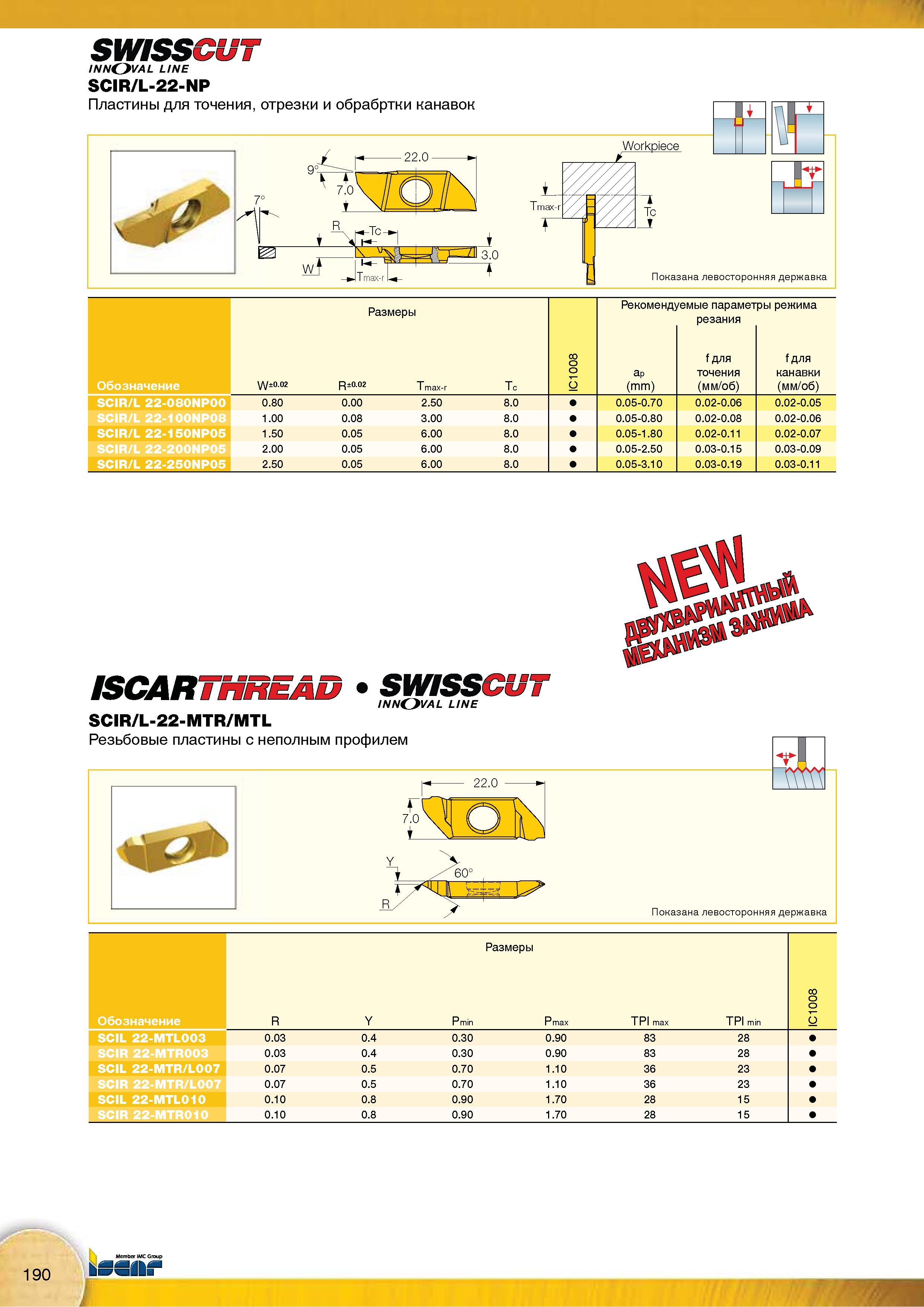

Пластины режущие токарные Iscar SWISSCUT SCIR/L-22-NP для точения, отрезки и обработки канавок Показана левосторонняя державка Размеры Обозначение _ \Д/±0.02 P±0.02 T max-r Tc SCIR/L 22-080NP00 0.80 0.00 2.50 8.0 SCIR/L 22-100NP08 1.00 0.08 3.00 8.0 SCIR/L 22-150NP05 1.50 0.05 6.00 8.0 SCIR/L 22-200NP05 2.00 0.05 6.00 8.0 SCIR/L 22-250NP05 2.50 0.05 6.00 8.0 Рекомендуемые параметры режима резания aP (mm) f ДЛЯ точения (мм/об) f ДЛЯ канавки (мм/об) 0.05-0.70 0.02-0.06 0.02-0.05 0.05-0.80 0.02-0.08 0.02-0.06 0.05-1.80 0.02-0.11 0.02-0.07 0.05-2.50 0.03-0.15 0.03-0.09 0.05-3.10 0.03-0.19 0.03-0.11 ISCAR НнЕАи SWISSCUT INNOVAL line SCIR/L-22-MTR/MTL Резьбовые пластины с неполным профилем Si 22.0 L Y Т 60° > Показана левосторонняя державка Обозначение R Y Размеры Pmin Ртах TPI max TPI min О SCIL 22-MTL003 0.03 0.4 0.30 0.90 83 28 SCIR 22-MTR003 0.03 0.4 0.30 0.90 83 28 SCIL 22-MTR/L007 0.07 0.5 0.70 1.10 36 23 SCIR 22-MTR/L007 0.07 0.5 0.70 1.10 36 23 SCIL 22-MTL010 0.10 0.8 0.90 1.70 28 15 SCIR 22-MTR010 0.10 0.8 0.90 1.70 28 15 Member IMC Group
