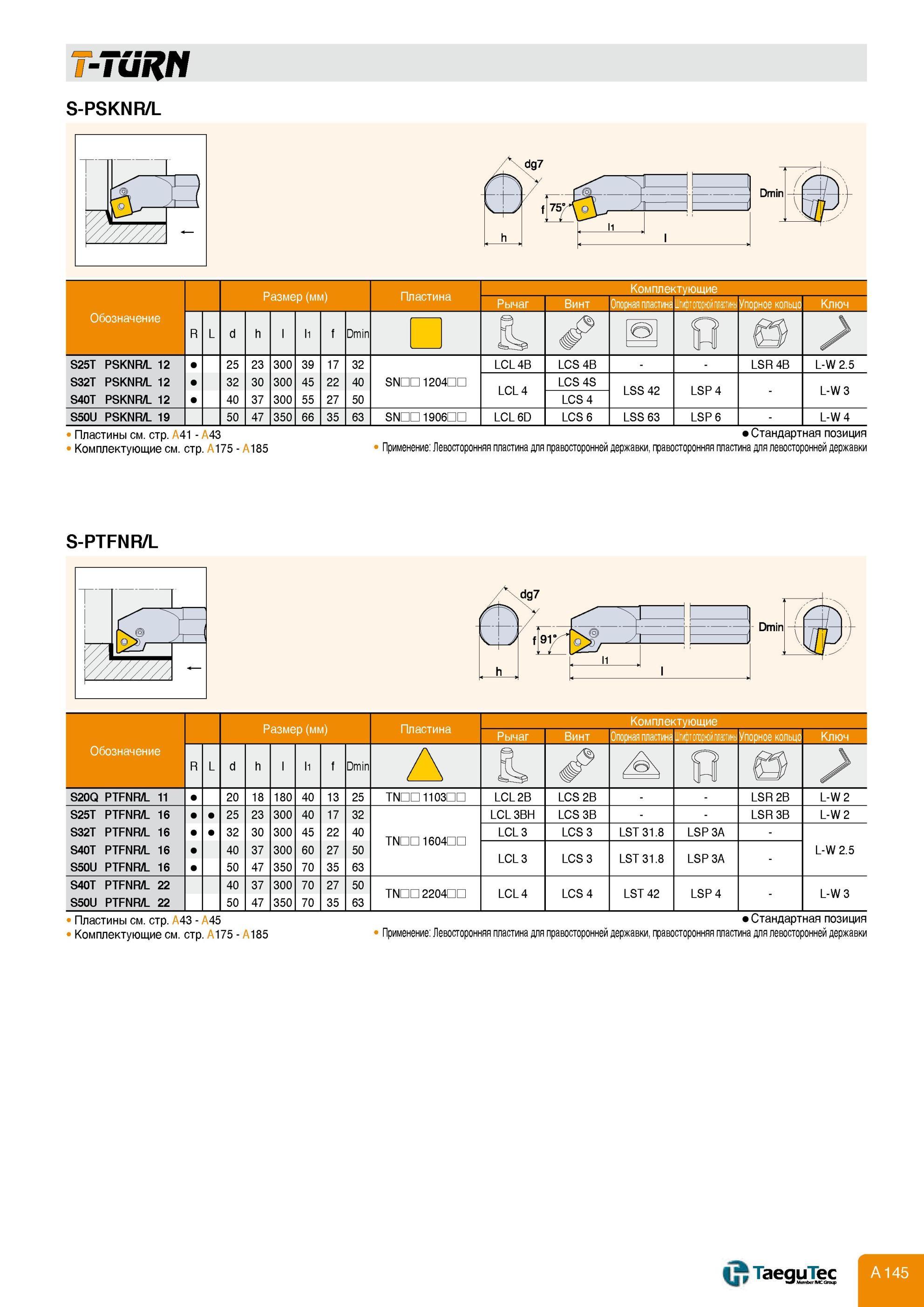

Токарная внутренняя обработка Расточные державки Taegutec со сменными режущими пластинами T-TURN S-PSKNR/L S-PTFNR/L Штифт опорной пластины Упорное кольцо

Токарная внутренняя обработка Расточные державки Taegutec со сменными режущими пластинами T-TURN S-PSKNR/L S-PTFNR/L Штифт опорной пластины Упорное кольцо Комплекту TURN S-PSKNR/L Размер (мм) Пластина Комплектующие Рычаг Винт Опорная пластина Штифт опорной пластины Упорное кольцо Ключ R L d h l1 f Dmin JL 0 уS25T PSKNR/L 12 S32T PSKNR/L 12 S40T PSKNR/L 12 25 32 40 23 30 37 300 300 300 39 45 55 17 22 27 32 40 50 SB 1204П LCL 4B LCS 4B LSR 4B L-W 2.5 LCL 4 LCS 4S LCS 4 LSS 42 LSP 4 - L-W 3 S50U PSKNR/L 19 50 47 350 66 35 63 SB 1906П LCL 6D LCS 6 LSS 63 LSP 6 - L-W 4 Пластины см. стр. A41 - A43 Стандартная позиция Комплектующие см. стр. 175 - 185 Применение Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки S-PTFNR/L Комплектующие Рычаг Винт Опорная пластина Штифт опорной пластины Упорное кольцо Ключ Обозначение R L d h l1 f Dmin A is & /00 S ГО PTFNR/L 11 20 18 180 40 13 25 TND 110 LCL 2B LCS 2B LSR 2B L-W 2 S25T S32T S40T S50U PTFNR/L PTFNR/L PTFNR/L PTFNR/L 16 16 16 16 25 32 40 50 23 30 37 47 300 300 300 350 40 45 60 70 17 22 27 35 32 40 50 63 TND 1604П LCL 3BH LCS 3B LSR 3B L-W 2 LCL 3 LCS 3 LST 31.8 LSP 3A - L-W 2.5 LCL 3 LCS 3 LST 31.8 LSP 3A - S40T S50U PTFNR/L PTFNR/L 22 22 40 50 37 47 300 350 70 70 27 35 50 63 TND 2204П LCL 4 LCS 4 LST 42 LSP 4 - L-W 3 Пластины см. стр. A43 - A45 Стандартная позиция Комплектующие см. стр. 175 - 185 Применение Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки TaequTec W МвпЬег1МСЭоц1 Размер (мм) Пластина
