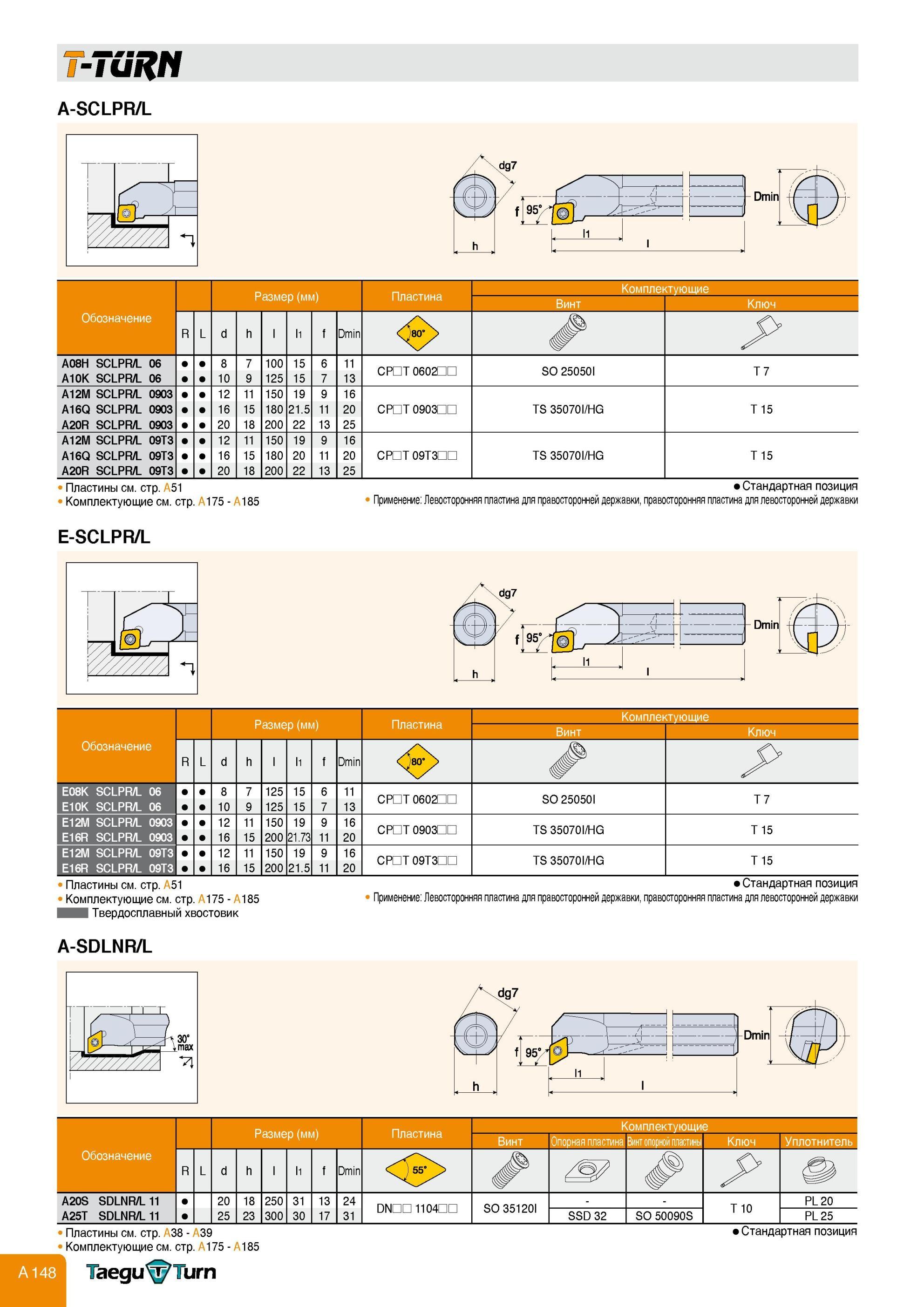

Токарная внутренняя обработка Расточные державки Taegutec со сменными режущими пластинами T-TURN Обозначение Размеры Комплектующие цилиндрический хвостови

Токарная внутренняя обработка Расточные державки Taegutec со сменными режущими пластинами T-TURN Обозначение Размеры Комплектующие цилиндрический хвостовик с лыской TURN A-SCLPR/L Размер (мм) Пластина Комплектующие Винт Ключ R L d h l1 f Dmin # A08H SCLPR/L 06 A10K SCLPR/L 06 8 10 7 9 100 125 15 15 6 7 11 13 Cm t 0602Ш SO 25050I T 7 A12M SCLPR/L 0903 A16Q SCLPR/L 0903 A20R SCLPR/L 0903 12 16 20 11 15 18 150 180 200 19 21.5 22 9 11 13 16 20 25 Cm t 0903П TS 35070I/HG T 15 A12M SCLPR/L 09T3 A16Q SCLPR/L 09T3 A20R SCLPR/L 09T3 12 16 20 11 15 18 150 180 200 19 20 22 9 11 13 16 20 25 Cm T 09T3D TS 35070I/HG T 15 Пластины см. стр. A51 Стандартная позиция Комплектующие см. стр. 175 - 185 Применение Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки E-SCLPR/L Dmin Размер (мм) Пластина Комплектующие Винт Ключ Обозначение R L d h l1 f Dmin8<# E08K SCLPR/L 06 8 7 125 15 6 11 Cm t 0602Ш SO 25050I T 7 E10K SCLPR/L 06 10 9 125 15 7 13 E12M SCLPR/L 0903 12 11 150 19 9 16 Cm t 0903Ш TS 35070I/HG T 15 E16R SCLPR/L 0903 16 15 200 21.73 11 20 E12M SCLPR/L 09T3 12 11 150 19 9 16 Cm T 09T3D TS 35070I/HG T 15 E16R SCLPR/L 09T3 16 15 200 21.5 11 20 Пластины см. стр. A51 Комплектующие см. стр. A175 - A185 Твердосплавный хвостовик Стандартная позиция Применение Левосторонняя пластина для правосторонней державки, правосторонняя пластина для левосторонней державки A-SDLNR/L Обозначение A20S A25T SDLNR/L 11 SDLNR/L 11 Размер (мм) Пластина Комплектующие Винт Опорная пластина Винт опорной пластины Ключ Уплотнитель DB 1104П SO 35120I SSD 32 SO 50090S T 10 PL 20 PL 25 Пластины см. стр. A38 - A39 Комплектующие см. стр. A175 - A185 TaeguTurn Стандартная позиция R L d h l1 f Dmin 20 18 250 31 13 24 25 23 300 30 17 31
