Токарная обработка чугуна металлорежущим токарным инструментом Прамет Значения поправочных коэффициентов для различных состояний заготовки особенностей тех

Токарная обработка чугуна металлорежущим токарным инструментом Прамет Значения поправочных коэффициентов для различных состояний заготовки особенностей тех

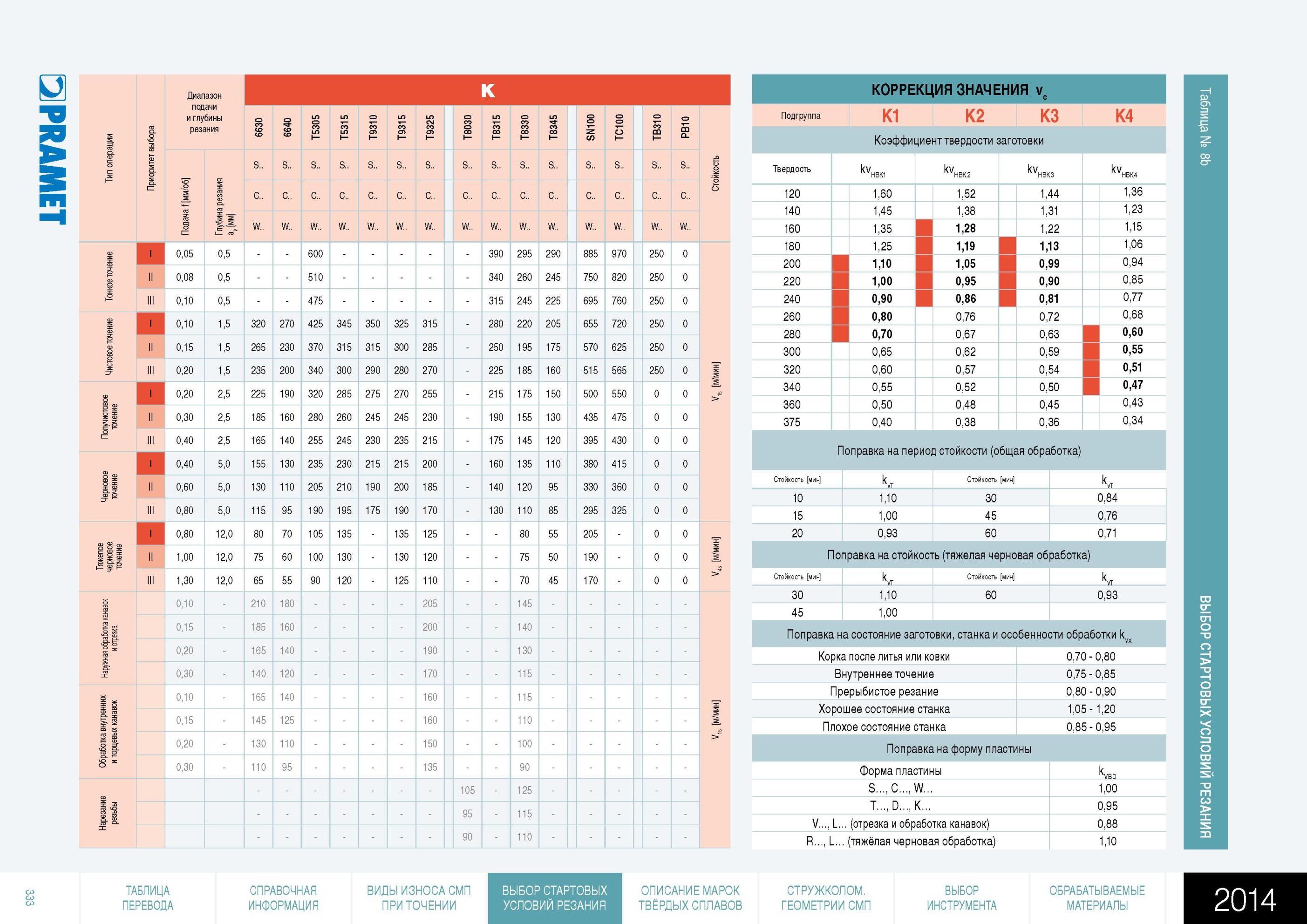

Токарная обработка чугуна металлорежущим токарным инструментом Прамет Значения поправочных коэффициентов для различных состояний заготовки особенностей технологической операции ВЫБОР СТАРТОВЫХ УСЛОВИЙ РЕЗАНИЯ при токарной обработке чугунов Марки инструментальных сплавов 6630 6640 Т5305 Т5315 Т9310 Т9315 Т9325 Т8030 Т8315 Т8330 Т8345 SN100 ТС100 ТВ310 РВ10 Тип операции Приоритет выбора Подача f [мм/об] Глубина резания а. [мм] Нарезание Обработка внутренних Наружная обработка канавок ее Черновое Получистовое иист0в0ет0чение Тонкое точение резьбы и торцевых канавок отрезка тотение тачение ение чистоюеточение юнкоеточение V1S [м/мин] V4S [м/мин] Vls [м/мин] Стойкость Диапазон подачи и глубины резания I 0,05 0,5 600 390 295 290 885 970 250 0 0,08 0,5 510 340 260 245 750 820 250 0 0,10 0,5 475 315 245 225 695 760 250 0 I 0,10 1,5 320 270 425 345 350 325 315 280 220 205 655 720 250 0 0,15 1,5 265 230 370 315 315 300 285 250 195 175 570 625 250 0 0,20 1,5 235 200 340 300 290 280 270 225 185 160 515 565 250 0 I 0,20 2,5 225 190 320 285 275 270 255 215 175 150 500 550 0 0,30 2,5 185 160 280 260 245 245 230 190 155 130 435 475 0 0,40 2,5 165 140 255 245 230 235 215 175 145 120 395 430 0 I 0,40 5,0 155 130 235 230 215 215 200 160 135 110 380 415 0 0,60 5,0 130 110 205 210 190 200 185 140 120 95 330 360 0 0,80 5,0 115 95 190 195 175 190 170 130 110 85 295 325 0 I 0,80 12,0 80 70 105 135 135 125 80 55 205 0 1,00 12,0 75 60 100 130 130 120 75 50 190 0 1,30 12,0 65 55 90 120 125 110 70 45 170 0 0,10 210 180 205 145 0,15 185 160 200 140 0,20 165 140 190 130 0,30 140 120 170 115 0,10 165 140 160 115 0,15 145 125 160 110 0,20 130 110 150 100 0,30 110 95 135 90 105 125 95 115 90 110 КОРРЕКЦИЯ ЗНАЧЕНИЯ vc Подгруппа K1 K2 КЗ K4 Коэффициент твердости заготовки Твердость kVHBK, kVHBK2 kVHBK3 kVHBK4 120 1,60 1,52 1,44 1,36 140 1,45 1,38 1,31 1,23 160 1,35 1,28 1,22 1,15 180 1,25 1,19 1,13 1,06 200 1,10 1,05 0,99 0,94 220 1,00 0,95 0,90 0,85 240 0,90 0,86 0,81 0,77 260 0,80 0,76 0,72 0,68 280 0,70 0,67 0,63 0,60 300 0,65 0,62 0,59 1 0,55 320 0,60 0,57 0,54 0,51 340 0,55 0,52 0,50 0,47 360 0,50 0,48 0,45 0,43 375 0,40 0,38 0,36 0,34 Поправка на период стойкости (общая обработка Стойкость [мин] kvT Стойкость [мин] к,т 10 1,10 30 0,84 15 1,00 45 0,76 20 0,93 60 0,71 Поправка на стойкость (тяжелая черновая обработка Стойкость [мин] к,т Стойкость [мин] к,т 30 1,10 60 0,93 45 1,00 Поправка на состояние заготовки, станка и особенности обработки к Корка после литья или ковки Внутреннее точение Прерыбистое резание Хорошее состояние станка Плохое состояние станка 0,70-0,80 0,75-0,85 0,80-0,90 1,05-1,20 0,85-0,95 Поправка на форму пластины Форма пластины Т , D..К V , L (отрезка и обработка канавок R..I (тяжёлая черновая обработка 1,00 0,95 0,88 1,10 2014 Таблица № 8Ь
