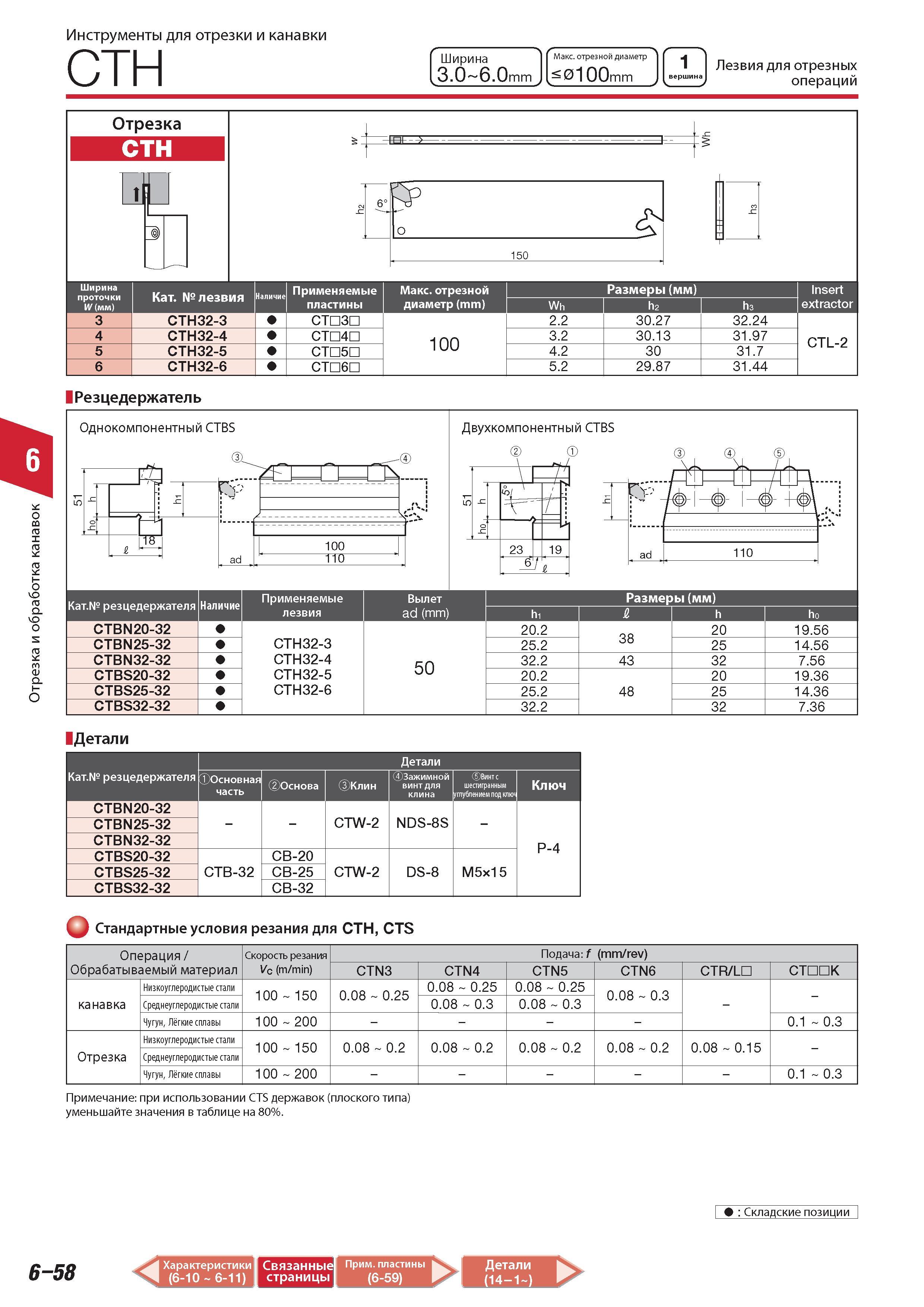

Точение Tungaloy Инструменты для отрезки и канавки CTH Ширина Максимальная отрезной диаметр 3.0 6.0 mm 0100 mm Лезвия для отрезных операций Отрезка CTH 2 1 1 150 Ширина проточки W (мм) Категория лезвия Применяемые пластины Максимальная отрезной диаметр (mm) Wh Размеры (мм) h2 h3 Insert extractor 3 CTH32-3 CTD3D 2.2 30.27 32.24 4 CTH32-4 CTD4D 100 3.2 30.13 31.97 CTL-2 5 CTH32-5 CTD5D 4.2 30 31.7 6 CTH32-6 CTD6D 5.2 29.87 31.44 Резцедержатель Однокомпонентный CTBS tn Ail UV o e 1 R ad 100 110 Двухкомпонентный CTBS ra 1 c 23 19 6 R Применяемые Вылет Размеры (мм) лезвия ad (mm) h1 R h h0 CTBN20-32 20.2 38 20 19.56 CTBN25-32 CTH32-3 25.2 25 14.56 CTBN32-32 CTH32-4 50 32.2 43 32 7.56 CTBS20-32 CTH32-5 20.2 20 19.36 CTBS25-32 CTH32-6 25.2 48 25 14.36 CTBS32-32 32.2 32 7.36 1 вершина Детали Категория резцедержателя Основная часть Основа Клин Детали Зажимной винт для клина Винт с шестигранным углублением под клю' Ключ CTBN20-32 CTW-2 NDS-8S - P-4 CTBN25-32 CTBN32-32 CTBS20-32 CTB-32 CB-20 CTW-2 DS-8 M5x15 CTBS25-32 CB-25 CTBS32-32 CB-32 Стандартные условия резания для CTH CTS Операция Обрабатываемый материал Скорость резания Vc (m/min) Подача f ( mm/rev) CTN3 CTN4 CTN5 CTN6 CTR LD CTHOK канавка Низкоуглеродистые стали 100 150 0.08 0.25 0.08 0.25 0.08 0.25 0.08 0.3 Среднеуглеродистые стали 0.08 0.3 0.08 0.3 Чугун Лёгкие сплавы 100 200 0.1 0.3 Отрезка Низкоуглеродистые стали 100 150 0.08 0.2 0.08 0.2 0.08 0.2 0.08 0.2 0.08 0.15 - Среднеуглеродистые стали Чугун Лёгкие сплавы 100 200 - 0.1 0.3 Примечание при использовании CTS державок (плоского типа) уменьшайте значения в таблице на 80%. Складские позиции 6-58 Характеристики (6-10 6-11) Связанные страницы (6-59) Детали (14-1 ) Отрезка и обработка канавок
