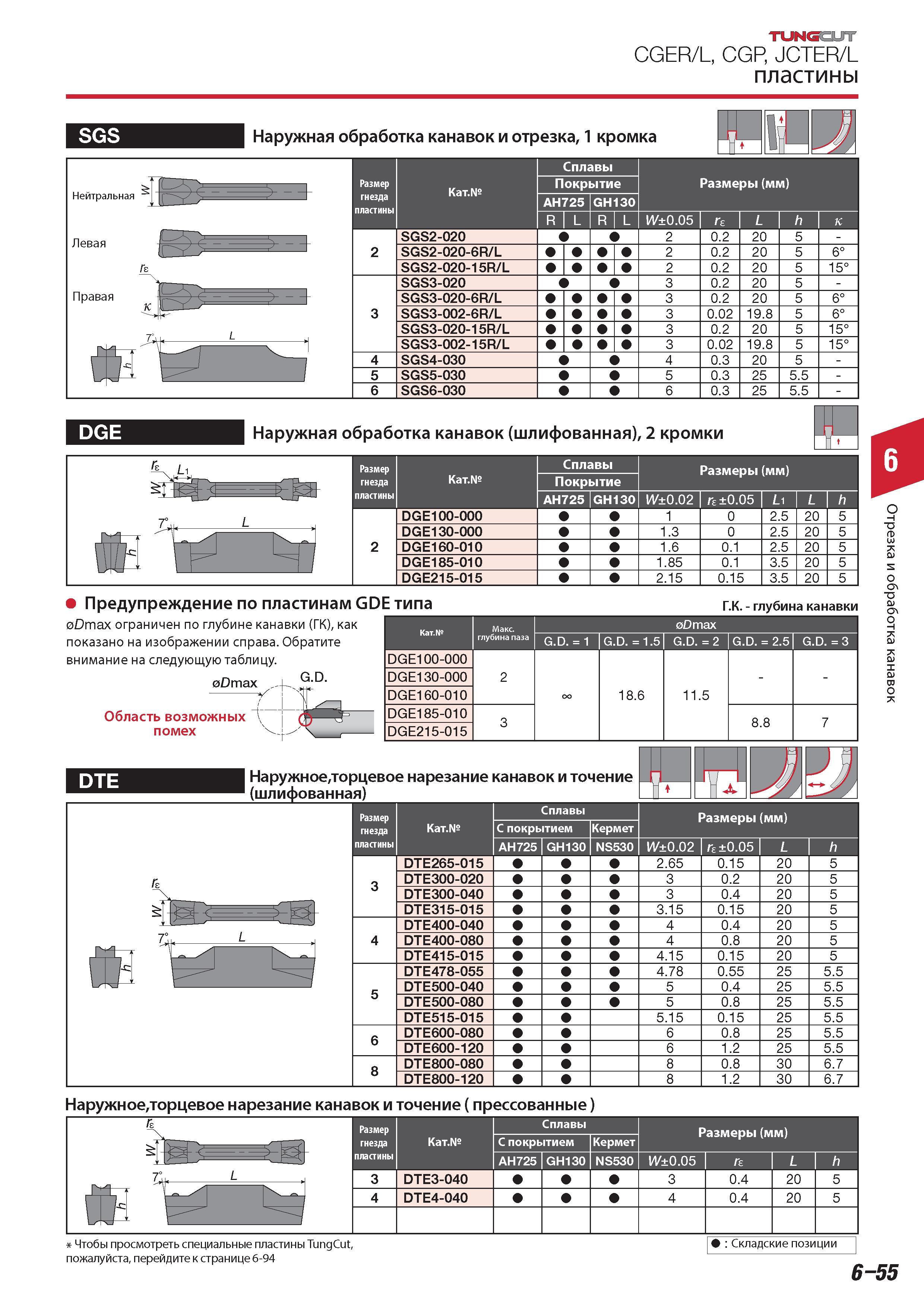

Пластины Tungaloy SGS TUNGCUT CGER/L CGP JCTER/L Наружная обработка канавок и отрезка 1 кромка И Нейтральная Левая Правая 1 J 2 1 -Н Сплавы Размер Покрыти

Пластины Tungaloy SGS TUNGCUT CGER/L CGP JCTER/L Наружная обработка канавок и отрезка 1 кромка И Нейтральная Левая Правая 1 J 2 1 -Н Сплавы Размер Покрытие Размеры (мм) гнезда AH725 GH130 R/L R/L W005 L h к SGS2-020 2 0.2 20 5 - 2 SGS2-020-6R/L 2 0.2 20 5 6 SGS2-020-15R/L 2 0.2 20 5 15 SGS3-020 3 0.2 20 5 - SGS3-020-6R/L 3 0.2 20 5 6 3 SGS3-002-6R/L 3 0.02 19.8 5 6 SGS3-020-15R/L 3 0.2 20 5 15 SGS3-002-15R/L 3 0.02 19.8 5 15 4 SGS4-030 4 0.3 20 5 - 5 SGS5-030 5 0.3 25 5.5 - 6 SGS6-030 6 0.3 25 5.5 - DGE Наружная обработка канавок (шлифованная) 2 кромки Размер гнезда пластины Категория Сплавы Покрытие Размеры (мм) AH725 GH130 2 5 Li LTh DGE100-000 1 0 2.5 20 5 DGE130-000 1.3 0 2.5 20 5 DGE160-010 1.6 0.1 2.5 20 5 DGE185-010 1.85 0.1 3.5 20 5 DGE215-015 2.15 0.15 3.5 20 5 J Т5 00 7s 7s из о 7s Предупреждение по пластинам GDE типа oDmax ограничен по глубине канавки (ГК) как показано на изображении справа. Обратите внимание на следующую таблицу. Г.К. - глубина канавки oDmax Область возможных помех g.d. Максимальная oDmax глубина паза g.d. 1 g.d. 1.5 g.d. 2 g.d. 2.5 g.d. 3 DGE100-000 DGE130-000 2 DGE160-010 ТО 18.6 11.5 DGE185-010 3 8.8 7 DGE215-015 DTE Наружноеторцевое нарезание канавок и точение (шлифованная) Размер гнезда пластины Сплавы - Размеры (мм) С покрытием Кермет AH725 GH130 NS530 W002 0.05 DTE265-015 DTE300-020 DTE300-040 DTE315-015 DTE400-040 DTE400-080 DTE415-015 DTE478-055 DTE500-040 DTE500-080 DTE515-015 DTE600-080 DTE600-120 DTE800-080 DTE800-120 2.65 3 3.15 4.15 4.78 5.15 0.15 0.2 0.4 0.15 0.4 0.8 0.15 0.55 0.4 0.8 0.15 0.8 1.2 0.8 1.2 20 20 20 20 20 20 20 25 25 25 25 25 25 30 30 5.5 5.5 5.5 5.5 5.5 5.5 6.7 6.7 Наружноеторцевое нарезание канавок и точение ( прессованные ) Размер гнезда Категория Сплавы С покрытием Кермет Размеры (мм) пластины AH725 GH130 NS530 W005 L h 3 DTE3-040 3 0.4 20 5 4 DTE4-040 4 0.4 20 5 Чтобы просмотреть специальные пластины TungCut пожалуйста перейдите к странице 6-94 Складские позиции 6-55 2 5 5 3 3 5 5 4 5 4 4 5 5 5 5 5 6 6 6 8 8 8
