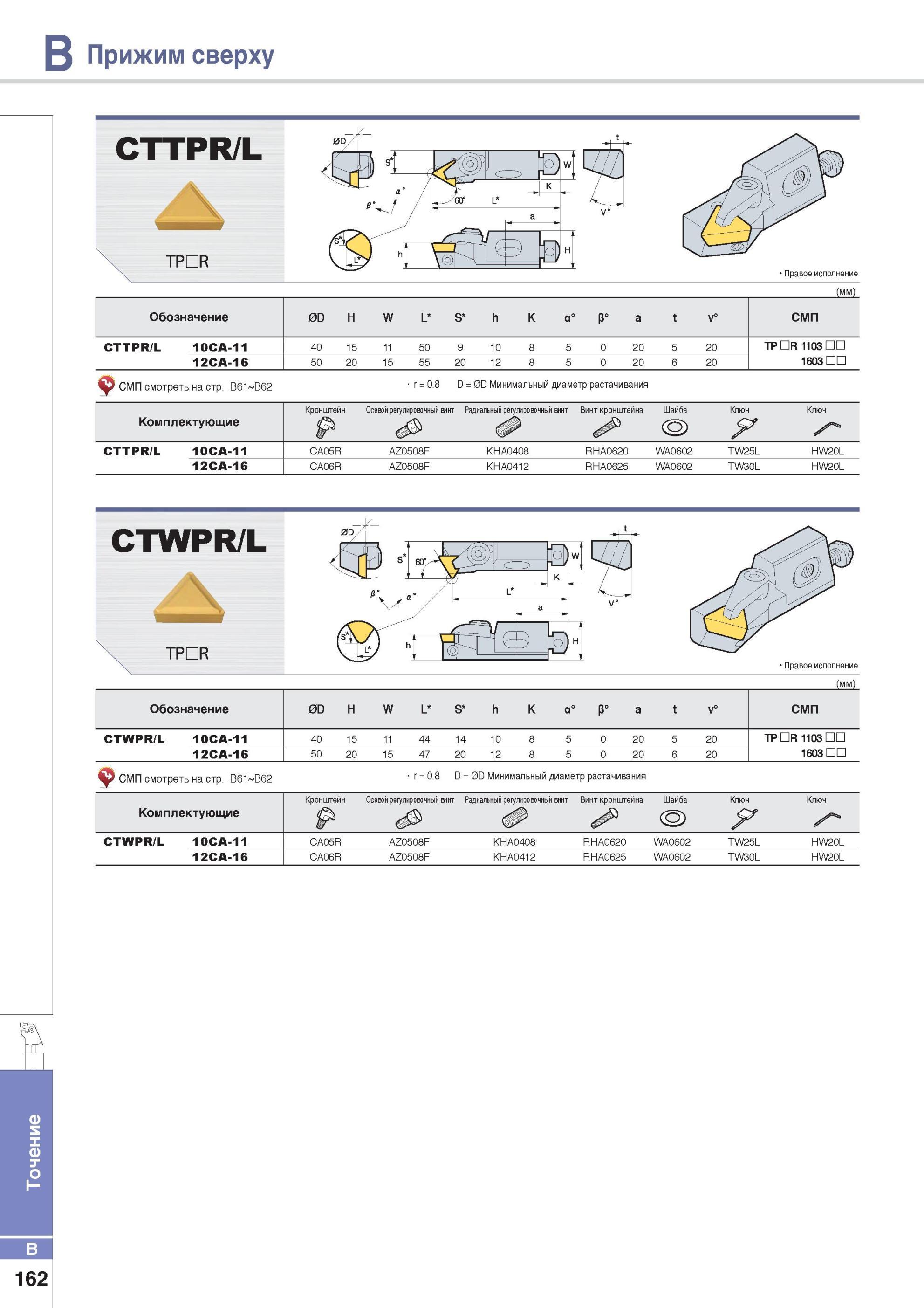

Точение Токарные резцы Korloy сменными режущими пластинами Прижим сверху CTTPR/L _ Правое исполнение (мм) Обозначение Минимальный диаметр растачивания Комплектующие Кронштейн Р Осевой регулировочный винт Радиальный регулировочный винт Винт кронштейна Шайба КлючQ W L h K а° р° a v° СМП CTTPR/L 10CA-11 40 15 11 50 9 10 8 5 0 20 5 20 TPDR 1103 12CA-16 50 20 15 55 20 12 8 5 0 20 6 20 1603 СМП смотреть на стр. B61 B62 r = 0.8 D = 0D Минимальный диаметр растачивания Кронштейн Осевой регулировочный винт Радиальный регулировочный винт Винт кронштейна Шайба Ключ Ключ Комплектующие р (S) 7 CTTPR/L 10CA-11 CA05R AZ0508F KHA0408 RHA0620 WA0602 TW25L HW20L 12CA-16 CA06R AZ0508F KHA0412 RHA0625 WA0602 TW30L HW20L CTWPR/L 0D/ гЗ) s V' w TPDR /s K v V-’ T t l 4j L f(q к a 9 b H V’ Правое исполнение (мм) Обозначение 0D H W L S h K а° р° a t v° СМП CTWPR/L 10CA-11 40 15 11 44 14 10 8 5 0 20 5 20 TPDR 1103 12CA-16 50 20 15 47 20 12 8 5 0 20 6 20 1603 СМП смотреть на стр. B61 B62 r = 0.8 D = 0D У Ключ CTWPR/L 10CA-11 CA05R AZ0508F KHA0408 RHA0620 WA0602 TW25L HW20L 12CA-16 CA06R AZ0508F KHA0412 RHA0625 WA0602 TW30L HW20L 162
