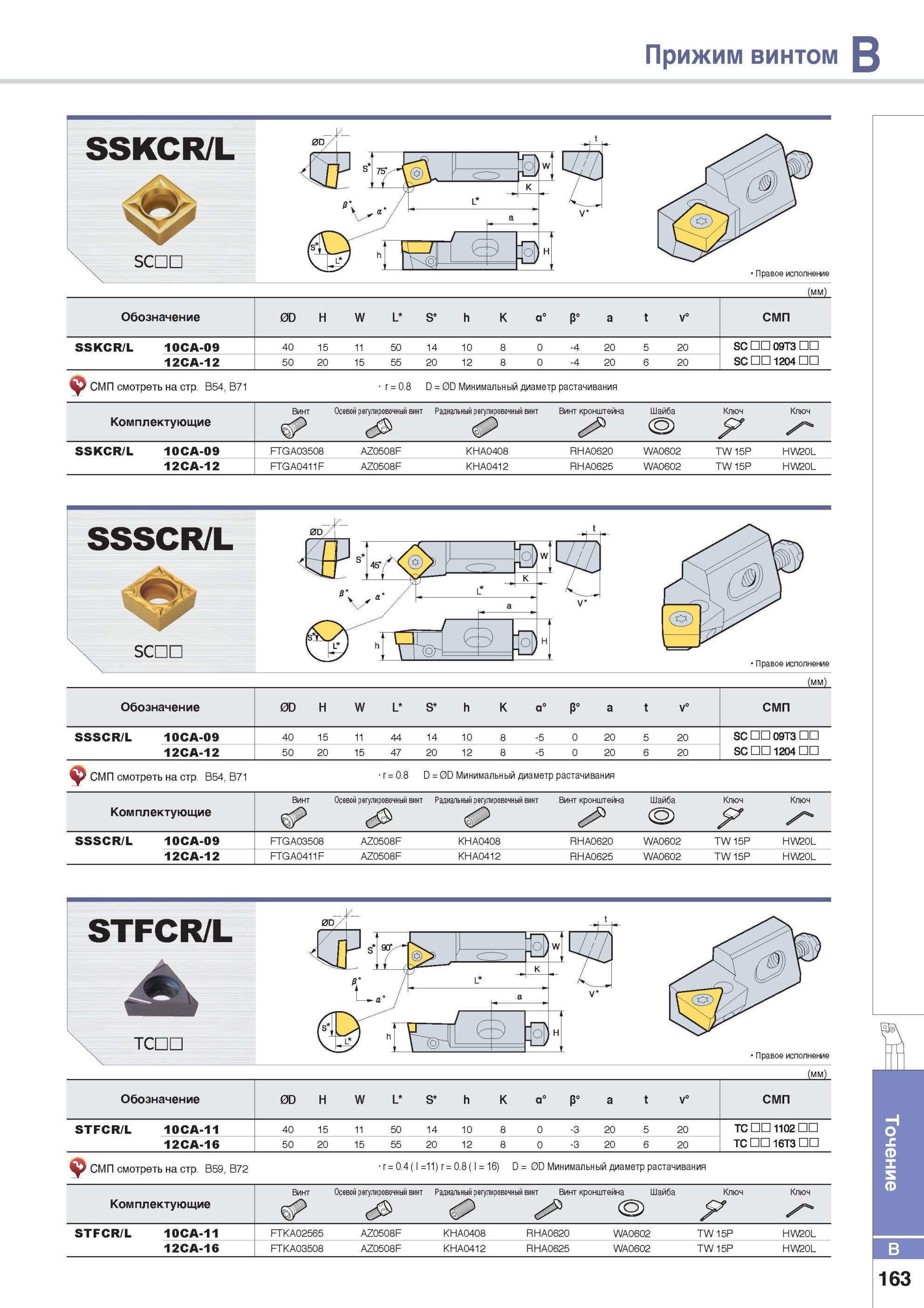

Прижим винтом Токарные резцы Korloy сменными режущими пластинами SSKCR/L Минимальный диаметр растачивания Комплектующие _ Винт Осевой регулировочный винт Радиальный регулировочный винт Винт кронштейна Шайба Ключ Правое исполнение (мм) Обозначение 0D H W L S h K а° р° a t v° СМП SSKCR/L 10CA-09 40 15 11 50 14 10 8 0 -4 20 5 20 SC 09T3 12CA-12 50 20 15 55 20 12 8 0 -4 20 6 20 SCDD 1204 СМП смотреть на стр. B54, B71 r = 0.8 D = 0D Ключ У SSKCR/L 10CA-09 FTGA03508 AZ0508F KHA0408 RHA0620 WA0602 TW 15P HW20L 12CA-12 FTGA0411F AZ0508F KHA0412 RHA0625 WA0602 TW 15P HW20L SSSCR/L аоЛ t J OJs- ,/ч s 1 w 1 scan Спг А' d i . -L к t (W у S\ “ а Vе X- УN v y H Правое исполнение (мм) Обозначение 0D H W L S Ci о K h a t v° СМП SSSCR/L 10CA-09 40 15 11 44 14 10 8 - 5 0 20 5 20 SC 09ТЗ 12CA-12 50 20 15 47 20 12 8 - 50 20 6 20 SC 1204 СМП смотреть на стр. B54, B71 r = 0.8 D = 0D Минимальный диаметр растачивания Комплектующие Винт Осевой регулировочный винт Радиальный регулировочный винт Винт кронштейна Шайба Ключ Ключ У SSSCR/L 10CA-09 FTGA03508 AZ0508F KHA0408 RHA0620 WA0602 TW 15P HW20L 12CA-12 FTGA0411F AZ0508F KHA0412 RHA0625 WA0602 TW 15P HW20L STFCR/L i 0 /s D "t1 igP irr V >> S)v J К 4. а Vе Правое исполнение ТСПП 4 y hJ V tp PP i (мм) Обозначение 0D H W L S h K a° р° at v° СМП STFCR/L 10CA-11 40 15 11 50 14 10 8 0 -3 20 5 20 ТС 1102 12CA-16 50 20 15 55 20 12 8 0 -3 20 6 20 ТС 16ТЗ СМП смотреть на стр. B59, B72 = 0.4 ( l =11) r = 0.8 ( l = 16) D = = 0D Минимальный диаметр растачивания Комплектующие Винт Осевой регулировочный винт Радиальный регулировочный винт Винт кронштейна Шайба Ключ Ключ STFCR/L 10CA-11 FTKA02565 AZ0508F KHA0408 RHA0620 WA0602 TW 15P HW20L 12CA-16 FTKA03508 AZ0508F KHA0412 RHA0625 WA0602 TW 15P HW20L 163 Точение
