Точение Сандвик-МКТС Рекомендации по выбору скоростей резания Относятся к обработке с применением СОЖ Рекомендуемые режимы резания

Точение Сандвик-МКТС Рекомендации по выбору скоростей резания Относятся к обработке с применением СОЖ Рекомендуемые режимы резания

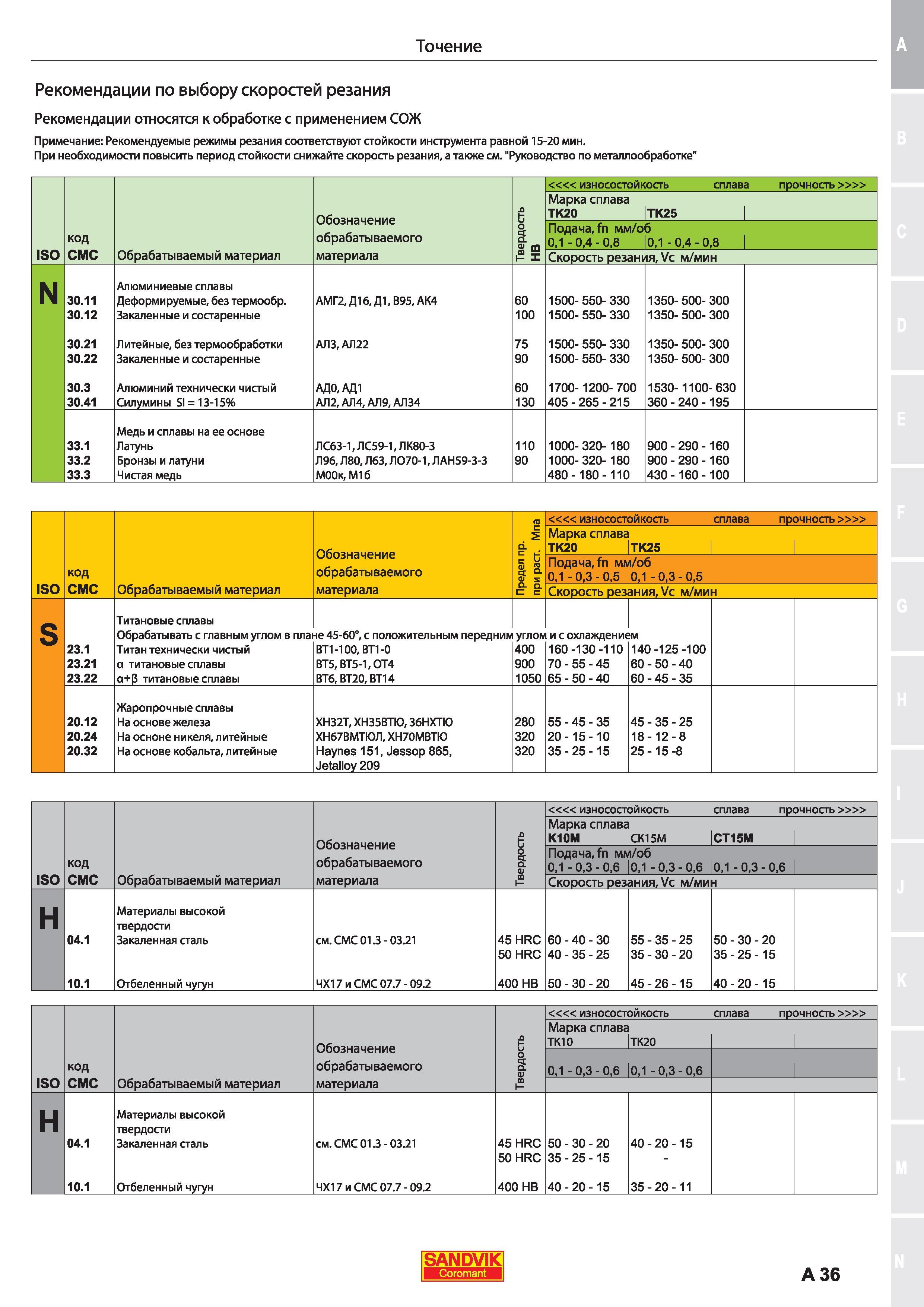

Точение Сандвик-МКТС Рекомендации по выбору скоростей резания Относятся к обработке с применением СОЖ Рекомендуемые режимы резания _ соответствуют стойкости инструмента равной 15-20 мин. При необходимости повысить период стойкости снижайте скорость резания, а также см. "Руководство по металлообработке" износостойкость сплава прочность Обозначение обрабатываемого 6 Марка сплава TK20 TK25 код о 3 Подача, fn мм/об 0,1-0,4-0,8 10,1 - 0,4 - 0,8 ISO СМС Обрабатываемый материал материала Скорость резания, Vc м/мин N 30.11 30.12 Алюминиевые сплавы Деформируемые, без термообр. Закаленные и состаренные АМГ2, Д1 б, Д1, В95, АК4 60 100 1500- 550- 330 1500- 550- 330 1350- 500- 300 1350- 500- 300 30.21 30.22 Литейные, без термообработки Закаленные и состаренные АПЗ, АЛ22 75 90 1500- 550- 330 1500- 550- 330 1350- 500- 300 1350- 500- 300 30.3 30.41 Алюминий технически чистый Силумины Si = 13-15% АД0, АД1 АЛ2, АЛ4, АЛ9, АЛ34 60 130 1700- 1200- 700 405-265-215 1530- 1100- 630 360-240- 195 33.1 33.2 33.3 Медь и сплавы на ее основе Латунь Бронзы и латуни Чистая медь ЛСбЗ-1, ЛС59-1, ЛК80-3 Л9б, Л80, ЛбЗ, Л070-1, АН59-3-3 МООк, М1б 110 90 1000- 320- 180 1000- 320- 180 480- 180- 110 900-290- 160 900-290- 160 430- 160- 100 ISO код СМС Обрабатываемый материал Обозначение обрабатываемого материала Предел пр. при раст. Мпа износостойкость сплава прочность Марка сплава TK20 ТК25 Подача, fn мм/об 0,1-0,3-0,5 0,1-0,3-0,5 Скорость резания, Vc м/мин S 23.1 23.21 23.22 Титановые сплавы Обрабатывать с главным углом в пла Титан технически чистый а титановые сплавы а+3 титановые сплавы не 45-60°, с положительным передним ВТ1-100,ВТ1-0 ВТ5, ВТ5-1, ОТ4 ВТб, ВТ20, ВТ14 углом 400 900 1050 и с охлаждение 160-130-110 70 - 55 - 45 65 - 50 - 40 ‘М 140-125-100 60 - 50 - 40 60 - 45 - 35 20.12 20.24 20.32 Жаропрочные сплавы На основе железа На осноне никеля, литейные На основе кобальта, литейные ХН32Т, ХН35ВТЮ, ЗбНХТЮ ХН67ВМТЮЛ, ХН70МВТЮ Haynes 151, Jessop 865, Jetalloy 209 280 320 320 55 - 45 - 35 20-15-10 35-25-15 45 - 35 - 25 18-12-8 25-15-8 износостойкость сплава прочность Обозначение обрабатываемого .0 Марка сплава кюм СК15М СТ15М код 0 3 01 Подача, fn мм/об 0,1 -0,3-0,6 0,1 -0,3-0,6 0,1 - 0,3 - 0,6 ISO СМС Обрабатываемый материал материала 1- Скорость резания, Vc м/мин 04.1 Материалы высокой твердости Закаленная сталь см. СМС 01.3-03.21 45 HRC 50HRC 60 - 40 - 30 40 - 35 - 25 55 - 35 - 25 35 - 30 - 20 50 - 30 - 20 35-25-15 10.1 Отбеленный чугун ЧХ17 и СМС 07.7-09.2 400 НВ 50 - 30 - 20 45-26-15 40-20-15 износостойкость сплава прочность Обозначение обрабатываемого .0 С Марка сплава ТКЮ ТК20 I код 0 3 01 0,1 - 0,3 - 0,6 0 1 0 со 1 о О) ISO СМС Обрабатываемый материал материала 1- 04.1 Материалы высокой твердости Закаленная сталь см. СМС 01.3-03.21 45 HRC 50HRC 50 - 30 - 20 35-25-15 40-20-15 10.1 Отбеленный чугун ЧХ17 и СМС 07.7-09.2 400 НВ 40-20-15 35 - 20 -11 SANDVIK Coromant А 36
