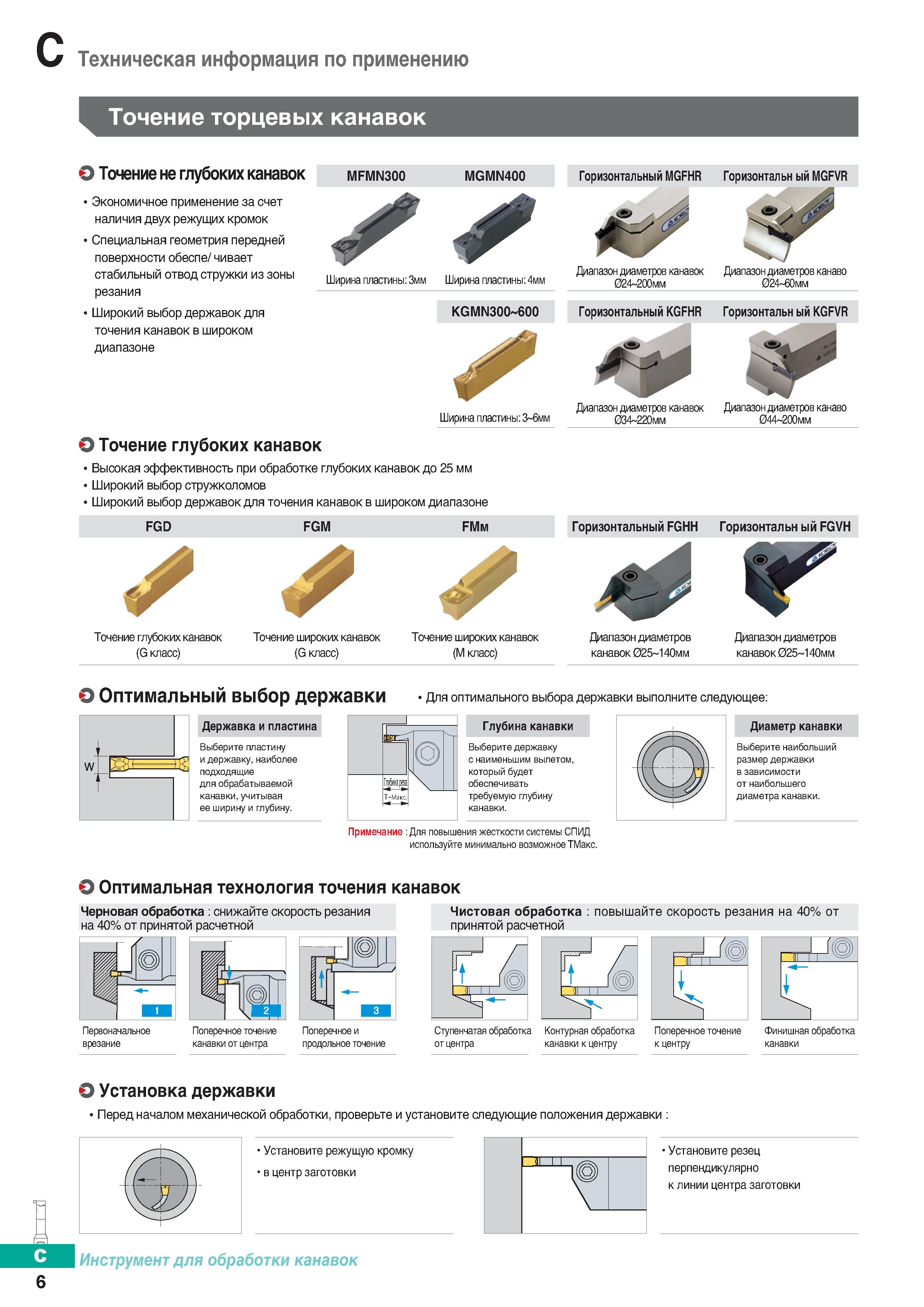

Точение глубоких торцевых канавок на металлорежущих токарных станках Основные приемы и оптимальные технологии при мехобработке _ Точение неглубоких канавок Экономичное применение за счет наличия двух режущих кромок Специальная геометрия передней поверхности обеспе чивает стабильный отвод стружки из зоны резания Широкий выбор державок для точения канавок в широком диапазоне MFMN300 MGMN400 Ширина пластины: Змм Ширина пластины: 4мм KGMN300-600 Ширина пластины: 3 6мм О Точение глубоких канавок Высокая эффективность при обработке глубоких канавок до 25 мм Широкий выбор стружколомов Широкий выбор державок для точения канавок в широком диапазоне FGD FGM FMm Точение глубоких канавок (G класс) Точение широких канавок (G класс) Точение широких канавок (М класс) Горизонтальный MGFHR Горизонтальн ый MGFVR Диапазон диаметров канавок Диапазон диаметров канавок 024 200мм 024 6Омм Горизонтальный KGFHR Горизонтальн ый KGFVR Диапазон диаметров канавок Диапазон диаметров канаво 034 22Омм 044 2ООмм Горизонтальный FGHH Горизонтальн ый FGVH Диапазон диаметров канавок 025 14Омм Диапазон диаметров канавок 025 14Омм О Оптимальный выбор державки W Державка и пластина Выберите пластину и державку, наиболее подходящие для обрабатываемой канавки, учитывая ее ширину и глубину. Для оптимального выбора державки выполните следующее: Гп нарш Глубина канавки Выберите державку с наименьшим вылетом, который будет обеспечивать требуемую глубину канавки. Примечание : Для повышения жесткости системы СПИД используйте минимально возможное ТМакс. Диаметр канавки Выберите наибольший размер державки в зависимости от наибольшего диаметра канавки. О Оптимальная технология точения канавок Черновая обработка: снижайте скорость резания на 40% от принятой расчетной , врезание Поперечное точение Поперечное и канавки от центра продольное точение Чистовая обработка : повышайте скорость резания на 40% от принятой расчетной от центра канавки к центру к центру О Установка державки Перед началом механической обработки, проверьте и установите следующие положения державки : Установите режущую кромку в центр заготовки и Установите резец перпендикулярно к линии центра заготовки Инструмент для обработки канавок Техническая информация по применению 6
