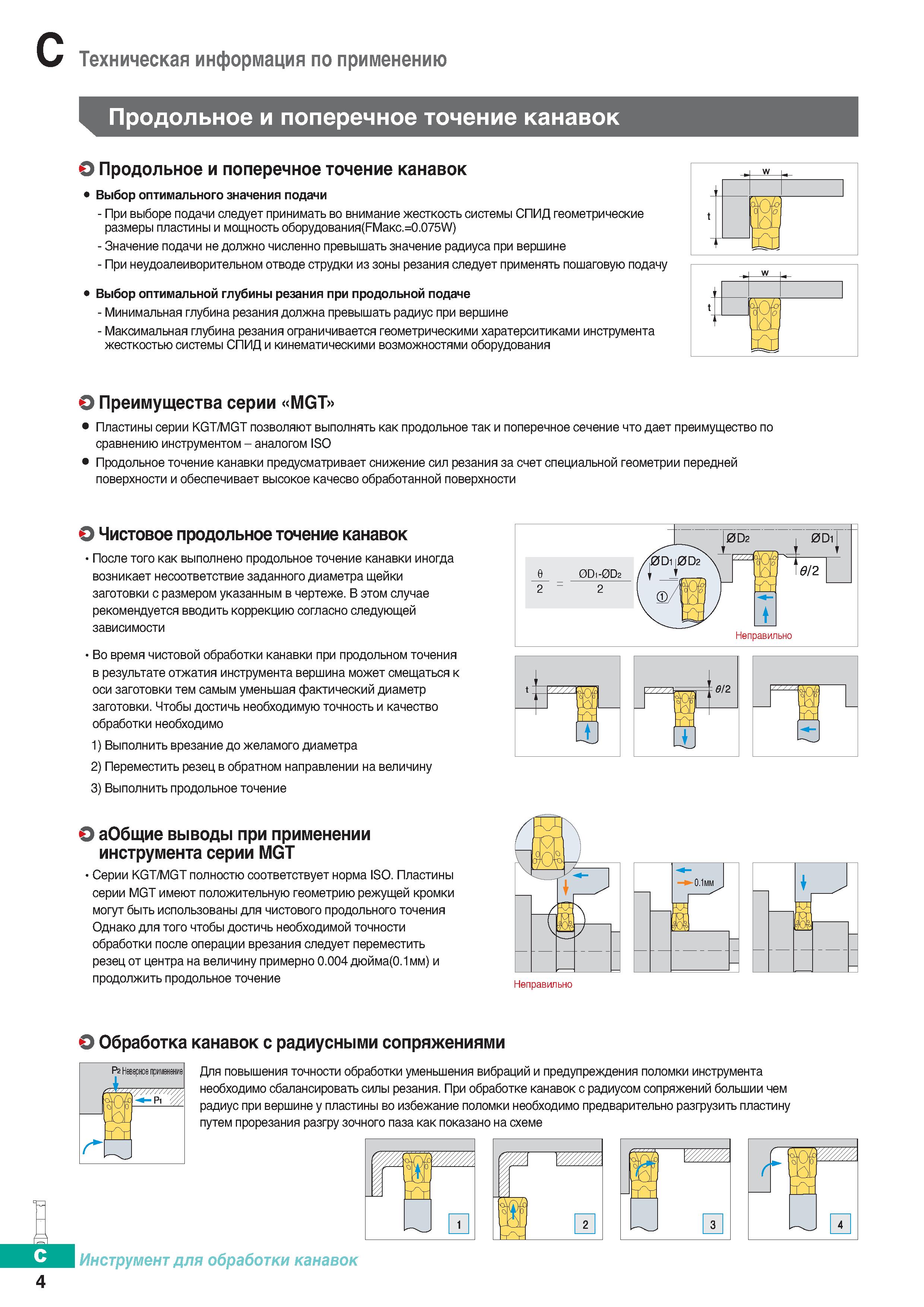

Продольное и поперечное точение канавок на металлорежущих станках Выбор оптимального значения подачи Рекомендации производителя _ При выборе подачи следует принимать во внимание жесткость системы СПИД геометрические размеры пластины и мощность o6opyflOBaHHa(FMaKc.=0.075W) - Значение подачи не должно численно превышать значение радиуса при вершине - При неудоапеиворительном отводе струдки из зоны резания следует применять пошаговую подачу Выбор оптимальной глубины резания при продольной подаче - Минимальная глубина резания должна превышать радиус при вершине - Максимальная глубина резания ограничивается геометрическими харатерситиками инструмента жесткостью системы СПИД и кинематическими возможностями оборудования О Преимущества серии MGT Пластины серии KGT MGT позволяют выполнять как продольное так и поперечное сечение что дает преимущество по сравнению инструментом - аналогом ISO Продольное точение канавки предусматривает снижение сил резания за счет специальной геометрии передней поверхности и обеспечивает высокое качесво обработанной поверхности О Чистовое продольное точение канавок После того как выполнено продольное точение канавки иногда возникает несоответствие заданного диаметра щейки заготовки с размером указанным в чертеже. В этом случае рекомендуется вводить коррекцию согласно следующей зависимости Во время чистовой обработки канавки при продольном точения в результате отжатия инструмента вершина может смещаться к оси заготовки тем самым уменьшая фактический диаметр заготовки. Чтобы достичь необходимую точность и качество обработки необходимо 1) Выполнить врезание до желамого диаметра 2) Переместить резец в обратном направлении на величину 3) Выполнить продольное точение О аОбщие выводы при применении инструмента серии MGT Серии KGT MGT полностю соответствует норма ISO. Пластины серии MGT имеют положительную геометрию режущей кромки могут быть использованы для чистового продольного точения Однако для того чтобы достичь необходимой точности обработки после операции врезания следует переместить резец от центра на величину примерно 0.004 дюйма(0.1мм) и продолжить продольное точение И YY L О Обработка канавок с радиусными сопряжениями шт Для повышения точности обработки уменьшения вибраций и предупреждения поломки инструмента необходимо сбалансировать силы резания. При обработке канавок с радиусом сопряжений большии чем радиус при вершине у пластины во избежание поломки необходимо предварительно разгрузить пластину путем прорезания разгру зочного паза как показано на схеме 0 TZ И Инструмент для обработки канавок 4 И Техническая информация по применению Продольное и поперечное точение канавок О
