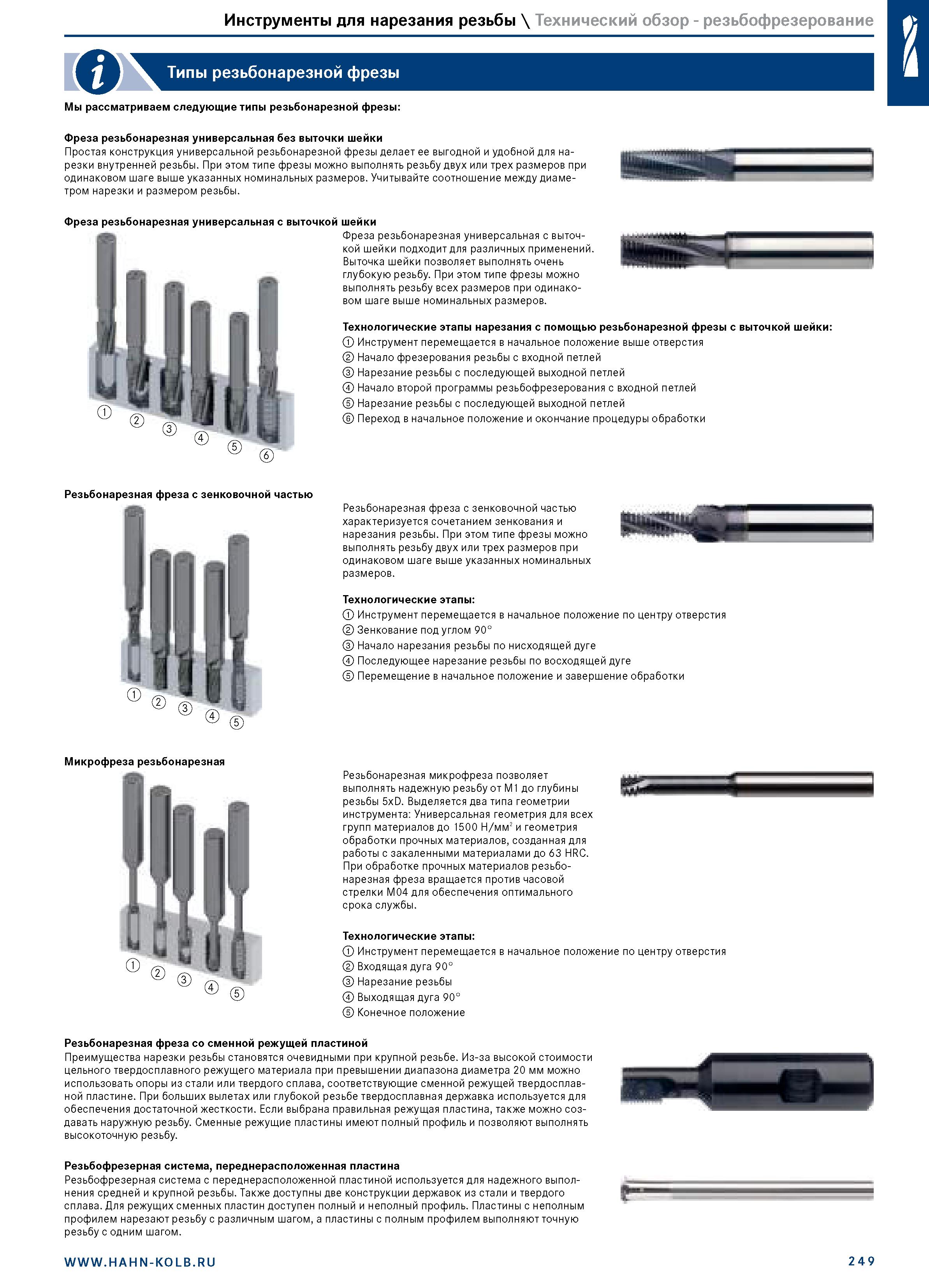

Типы резьбовых фрез для фрезерования резьбы на станках с ЧПУ Резьбофрезы универсальные без выточки и с выточкой шейки Фрезы с зенковочной частью _ Простая конструкция универсальной резьбонарезной фрезы делает ее выгодной и удобной для нарезки внутренней резьбы. При этом типе фрезы можно выполнять резьбу двух или трех размеров при одинаковом шаге выше указанных номинальных размеров. Учитывайте соотношение между диаметром нарезки и размером резьбы. Фреза резьбонарезная универсальная с выточкой шейки Фреза резьбонарезная универсальная с выточкой шейки подходит для различных применений. Выточка шейки позволяет выполнять очень глубокую резьбу. При этом типе фрезы можно выполнять резьбу всех размеров при одинаковом шаге выше номинальных размеров. Технологические этапы нарезания с помощью резьбонарезной фрезы с выточкой шейки: 0 Инструмент перемещается в начальное положение выше отверстия Начало фрезерования резьбы с входной петлей Нарезание резьбы с последующей выходной петлей Начало второй программы резьбофрезерования с входной петлей Нарезание резьбы с последующей выходной петлей Переход в начальное положение и окончание процедуры обработки Резьбонарезная фреза с зенковочной частью Резьбонарезная фреза с зенковочной частью характеризуется сочетанием зенкования и нарезания резьбы. При этом типе фрезы можно выполнять резьбу двух или трех размеров при одинаковом шаге выше указанных номинальных размеров. Технологические этапы: 0 Инструмент перемещается в начальное положение по центру отверстия Зенкование под углом 90° Начало нарезания резьбы по нисходящей дуге Последующее нарезание резьбы по восходящей дуге Перемещение в начальное положение и завершение обработки Микрофреза резьбонарезная Резьбонарезная микрофреза позволяет выполнять надежную резьбу от М1 до глубины резьбы 5xD. Выделяется два типа геометрии инструмента: Универсальная геометрия для всех групп материалов до 1500 Н/мм2 и геометрия обработки прочных материалов, созданная для работы с закаленными материалами до 63 HRC. При обработке прочных материалов резьбонарезная фреза вращается против часовой стрелки M04 для обеспечения оптимального срока службы. Технологические этапы: 0 Инструмент перемещается в начальное положение по центру отверстия Входящая дуга 90° Нарезание резьбы Выходящая дуга 90° Конечное положение Резьбонарезная фреза со сменной режущей пластиной Преимущества нарезки резьбы становятся очевидными при крупной резьбе. Из-за высокой стоимости цельного твердосплавного режущего материала при превышении диапазона диаметра 20 мм можно использовать опоры из стали или твердого сплава, соответствующие сменной режущей твердосплавной пластине. При больших вылетах или глубокой резьбе твердосплавная державка используется для обеспечения достаточной жесткости. Если выбрана правильная режущая пластина, также можно создавать наружную резьбу. Сменные режущие пластины имеют полный профиль и позволяют выполнять высокоточную резьбу. Резьбофрезерная система, переднерасположенная пластина Резьбофрезерная система с переднерасположенной пластиной используется для надежного выполнения средней и крупной резьбы. Также доступны две конструкции державок из стали и твердого сплава. Для режущих сменных пластин доступен полный и неполный профиль. Пластины с неполным профилем нарезают резьбу с различным шагом, а пластины с полным профилем выполняют точную резьбу с одним шагом. 249 Инструменты для нарезания резьбы \ Технический обзор - резьбофрезерование Типы резьбонарезной фрезы Мы рассматриваем следующие типы резьбонарезной фрезы: Фреза резьбонарезная
