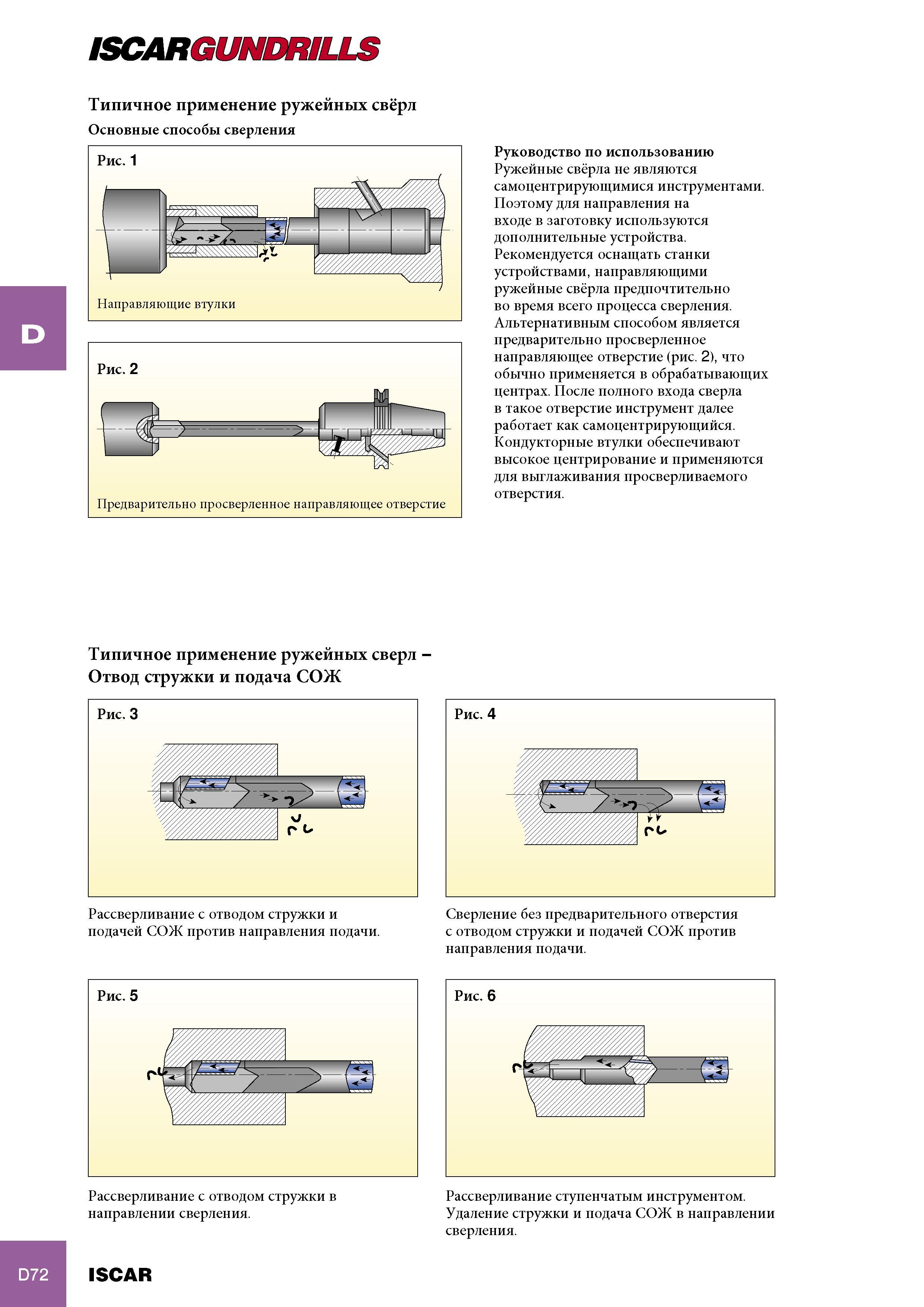

Типичное применение ружейных свёрл Iscar для глубокого сверления отверстий Основные технологии Предварительно просверленное направляющее отверстие Ружейные с 926 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.D72
Типичное применение ружейных свёрл Iscar для глубокого сверления отверстий Основные технологии Предварительно просверленное направляющее отверстие Ружейные с Типичное применение ружейных свёрл Iscar для глубокого сверления отверстий Основные технологии Предварительно просверленное направляющее отверстие Ружейные свёрла не являются самоцентрирующимися инструментами. Поэтому для направления на входе в заготовку используются дополнительные устройства. Рекомендуется оснащать станки устройствами, направляющими ружейные свёрла предпочтительно во время всего процесса сверления. Альтернативным способом является предварительно просверленное направляющее отверстие (рис. 2), что обычно применяется в обрабатывающих центрах. После полного входа сверла в такое отверстие инструмент далее работает как самоцентрирующийся. Кондукторные втулки обеспечивают высокое центрирование и применяются для выглаживания просверливаемого отверстия. rpi о Типичное применение ружейных сверл -Отвод стружки и подача СОЖ Рассверливание с отводом стружки и подачей СОЖ против направления подачи. Сверление без предварительного отверстия с отводом стружки и подачей СОЖ против направления подачи. Рассверливание с отводом стружки в направлении сверления. ISCAR Рассверливание ступенчатым инструментом. Удаление стружки и подача СОЖ в направлении сверления. ISCARGUNDRILLS Руководство по использованию
