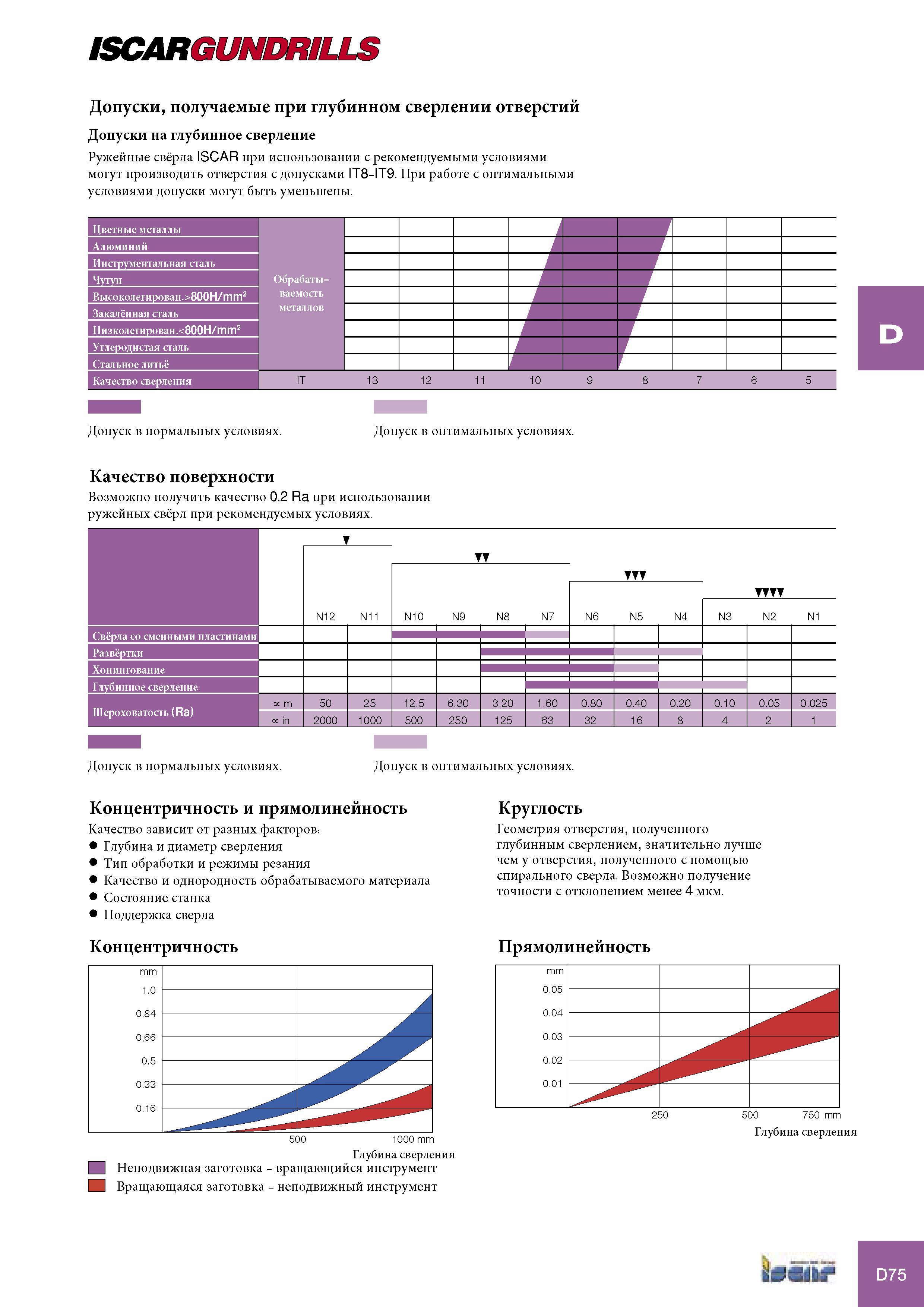

Специализированные ружейные свёрла ISCAR при использовании с рекомендуемыми условиями могут производить отверстия с допусками IT8-IT9 При работе с оптимальными технологическими условиями допуски могут быть уменьшены. Допуски, получаемые при глубинном сверлении отверстий Качество сверления 13 12 11 10 Допуск в нормальных условиях. Допуск в оптимальных условиях. Качество поверхности Возможно получить качество 0.2 Ra при использовании ружейных свёрл при рекомендуемых условиях. Свёрла со сменными пластинами Развёртки Хонингование Глубинное сверление Шероховатость (Ra) тт N12 N11 N10 N9 N8 N7 N6 TT N5 N4 TTTT N3 N2 N1 1 х m 50 25 12.5 6.30 3.20 1.60 0.80 0.40 0.20 0.10 0.05 0.025 х in 2000 1000 500 250 125 63 32 16 8 4 2 1 Допуск в нормальных условиях. Допуск в оптимальных условиях. Концентричность и прямолинейность Качество зависит от разных факторов Глубина и диаметр сверления Тип обработки и режимы резания Качество и однородность обрабатываемого материала Состояние станка Поддержка сверла Концентричность 500 1000 mm Глубина сверления Неподвижная заготовка - вращающийся инструмент Вращающаяся заготовка - неподвижный инструмент Круглость Геометрия отверстия, полученного глубинным сверлением, значительно лучше чем у отверстия, полученного с помощью спирального сверла. Возможно получение точности с отклонением менее 4 мкм. Прямолинейность mm 0.05 0.04 0.03 0.02 0.01 500 750 mm Глубина сверления IT 9 8 7 6 5 250 D75 ISCARGUNDRILLS Допуски на глубинное сверление
