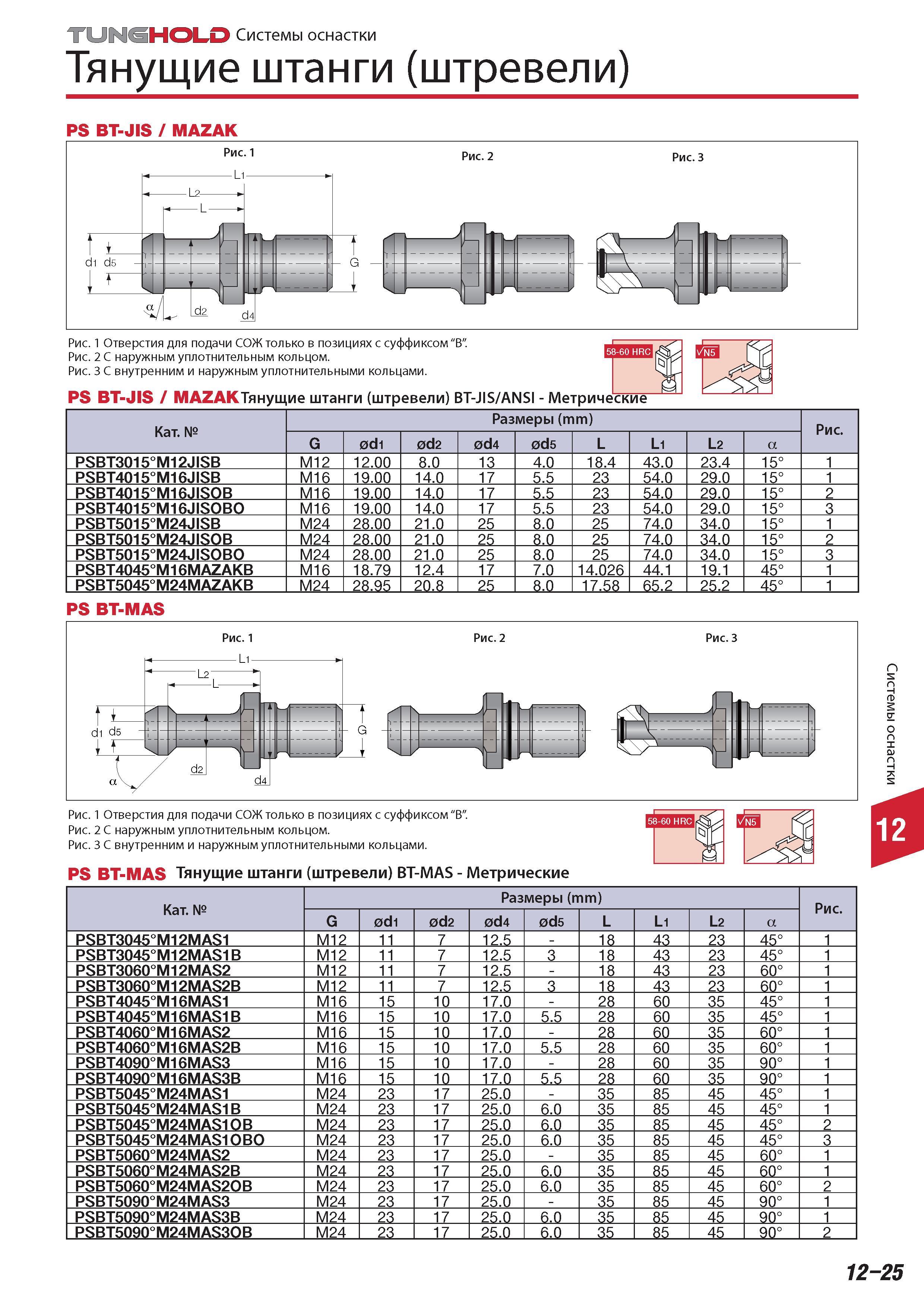

Тянущие штанги штревели Tungaloy PS BT-JIS MAZAK Рис 1 Рис 2 Рис 3 Рис 1 Отверстия для подачи СОЖ только в позициях с суффиксом Рис 2 С наружным уплотните

Тянущие штанги штревели Tungaloy PS BT-JIS MAZAK Рис. 1 Рис. 2 Рис. 3 Рис. 1 Отверстия для подачи СОЖ только в позициях с суффиксом Рис. 2 С наружным уплотнительным кольцом. Рис. 3 С внутренним и наружным уплотнительными кольцами. PS BT-JIS MAZAK Тянущие штанги (штревели) BT-JIS ANSI - Метрические 58-60 HRC Категория Размеры (mm) Рис. G 0d1 0d2 0d4 0d5 L L1 L2 a PSBT3015M12JISB M12 12.00 8.0 13 4.0 18.4 43.0 23.4 15 1 PSBT4015M16JISB M16 19.00 14.0 17 5.5 23 54.0 29.0 15 1 PSBT4015M16JISOB M16 19.00 14.0 17 5.5 23 54.0 29.0 15 2 PSBT4015M16JISOBO M16 19.00 14.0 17 5.5 23 54.0 29.0 15 3 PSBT5015M24JISB M24 28.00 21.0 25 8.0 25 74.0 34.0 15 1 PSBT5015M24JISOB M24 28.00 21.0 25 8.0 25 74.0 34.0 15 2 PSBT5015M24JISOBO M24 28.00 21.0 25 8.0 25 74.0 34.0 15 3 PSBT4045M16MAZAKB M16 18.79 12.4 17 7.0 14.026 44.1 19.1 45 1 PSBT5045M24MAZAKB M24 28.95 20.8 25 8.0 17.58 65.2 25.2 45 1 PS BT-MAS Рис. 1 Рис. 2 Рис. 3 Рис. 1 Отверстия для подачи СОЖ только в позициях с суффиксом "В". Рис. 2 С наружным уплотнительным кольцом. Рис. 3 С внутренним и наружным уплотнительными кольцами. PS BT-MAS Тянущие штанги (штревели) BT-MAS - Метрические 58-60 HRC Категория Размеры (mm) Рис. G 0d1 0d2 0d4 0d5 L L1 L2 a PSBT3045M12MAS1 M12 11 7 12.5 18 43 23 45 1 PSBT3045M12MAS1B M12 11 7 12.5 3 18 43 23 45 1 PSBT3060M12MAS2 M12 11 7 12.5 - 18 43 23 6 1 PSBT3060M12MAS2B M12 11 7 12.5 3 18 43 23 60 1 PSBT4045M16MAS1 M16 15 10 17.0 28 60 35 45 1 PSBT4045M16MAS1B M16 15 10 17.0 5.5 28 60 35 45 1 PSBT4060M16MAS2 M16 15 10 17.0 - 28 60 35 60 1 PSBT4060M16MAS2B M16 15 10 17.0 5.5 28 60 35 60 1 PSBT4090M16MAS3 M16 15 10 17.0 - 28 60 35 9 1 PSBT4090M16MAS3B M16 15 10 17.0 5.5 28 60 35 90 1 PSBT5045M24MAS1 M24 23 17 25.0 35 85 45 45 1 PSBT5045M24MAS1B M24 23 17 25.0 6.0 35 85 45 45 1 PSBT5045M24MAS1OB M24 23 17 25.0 6.0 35 85 45 45 PSBT5045M24MAS1OBO M24 23 17 25.0 6.0 35 85 45 45 PSBT5060M24MAS2 M24 23 17 25.0 - 35 85 45 6 1 PSBT5060M24MAS2B M24 23 17 25.0 6.0 35 85 45 60 1 PSBT5060M24MAS2OB M24 23 17 25.0 6.0 35 85 45 60 PSBT5090M24MAS3 M24 23 17 25.0 - 35 85 45 9 1 PSBT5090M24MAS3B M24 23 17 25.0 6.0 35 85 45 90 1 PSBT5090M24MAS3OB M24 23 17 25.0 6.0 35 85 45 90 2 12-25 Системы оснастки TUNGHOLD Системы оснастки
