Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|

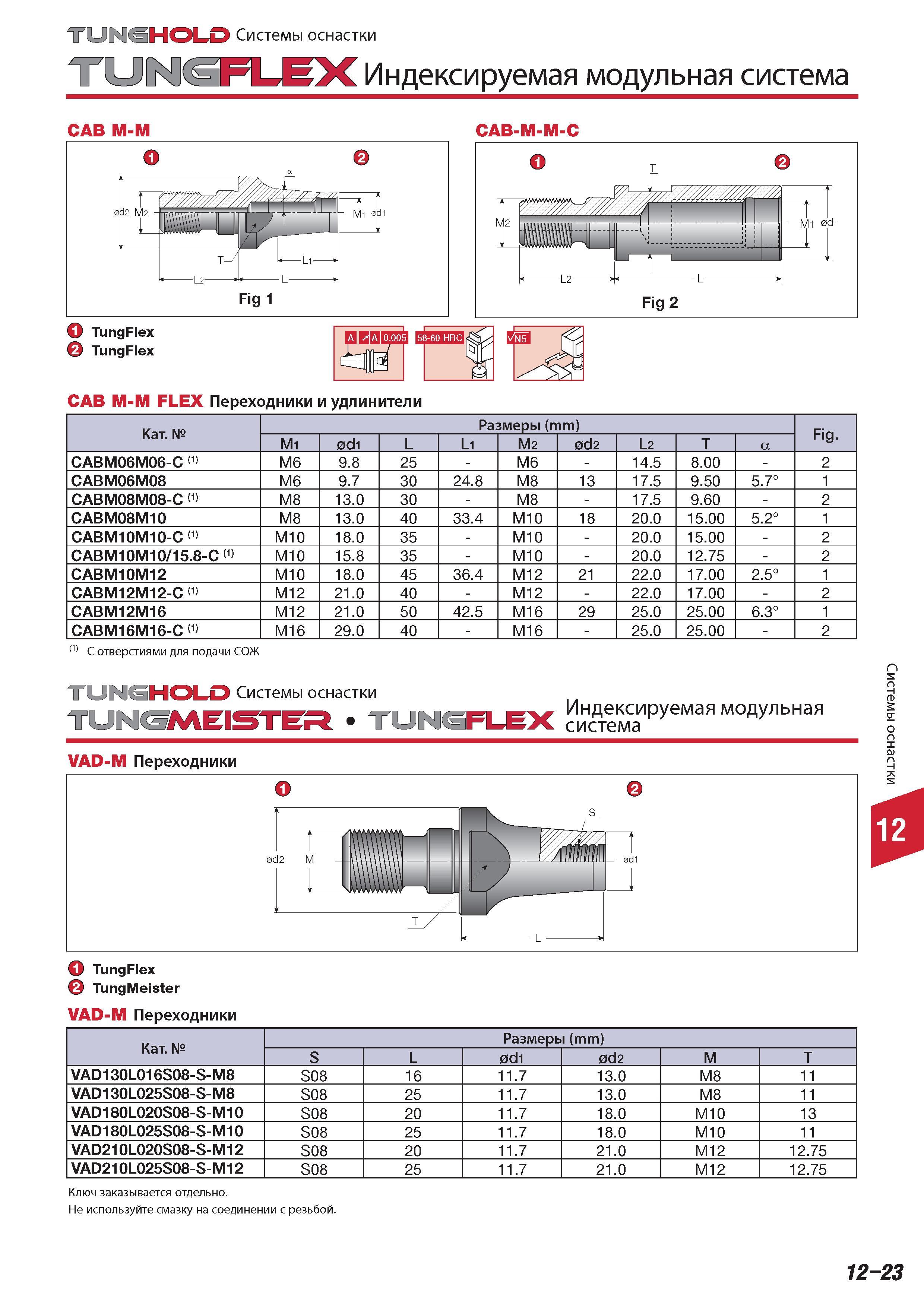

835 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.12-23 |
|||||
Индексируемая модульная система Tungaloy CAB M-M CAB-M-M-C О TungFlex 2 TungFlex CAB M-M FLEX Переходники и удлинители С отверстиями для подачи СОЖ Ключ зИндексируемая модульная система Tungaloy CAB M-M CAB-M-M-C О TungFlex 2 TungFlex CAB M-M FLEX Переходники и удлинители С отверстиями для подачи СОЖ Ключ заказывается отдельно Категория Размеры (mm) Fig. M1 0d1 L L1 M2 0d2 L2 T a CABM06M06-C (1) M6 9.8 25 - M6 - 14.5 8.00 - 2 CABM06M08 M6 9.7 30 24.8 M8 13 17.5 9.50 5.7 1 CABM08M08-C (1) M8 13.0 30 - M8 - 17.5 9.60 - 2 CABM08M10 M8 13.0 40 33.4 M10 18 20.0 15.00 5.2 1 CABM10M10-C (1) M10 18.0 35 - M10 - 20.0 15.00 - 2 CABM10M10 15.8-C (1) M10 15.8 35 - M10 - 20.0 12.75 - 2 CABM10M12 M10 18.0 45 36.4 M12 21 22.0 17.00 2.5 1 CABM12M12-C (1) M12 21.0 40 - M12 - 22.0 17.00 - 2 CABM12M16 M12 21.0 50 42.5 M16 29 25.0 25.00 6.3 1 CABM16M16-C (1) M16 29.0 40 - M16 - 25.0 25.00 - 2 (1) С отверстиями для подачи СОЖ TUNGHOLD Системы оснастки TOagFlEX сИинсдтекмсаируемая модульная VAD-M Переходники 1L О TungFlex TungMeister VAD-M Переходники Категория Размеры (mm) S L 0d1 0d2 M T VAD130L016S08-S-M8 S08 16 11.7 13.0 M8 11 VAD130L025S08-S-M8 S08 25 11.7 13.0 M8 11 VAD180L020S08-S-M10 S08 20 11.7 18.0 M10 13 VAD180L025S08-S-M10 S08 25 11.7 18.0 M10 11 VAD210L020S08-S-M12 S08 20 11.7 21.0 M12 12.75 VAD210L025S08-S-M12 S08 25 11.7 21.0 M12 12.75 Ключ заказывается отдельно. Не используйте смазку на соединении с резьбой. 12-23 Системы оснастки TUNGHOLD Системы оснастки |
|||||
