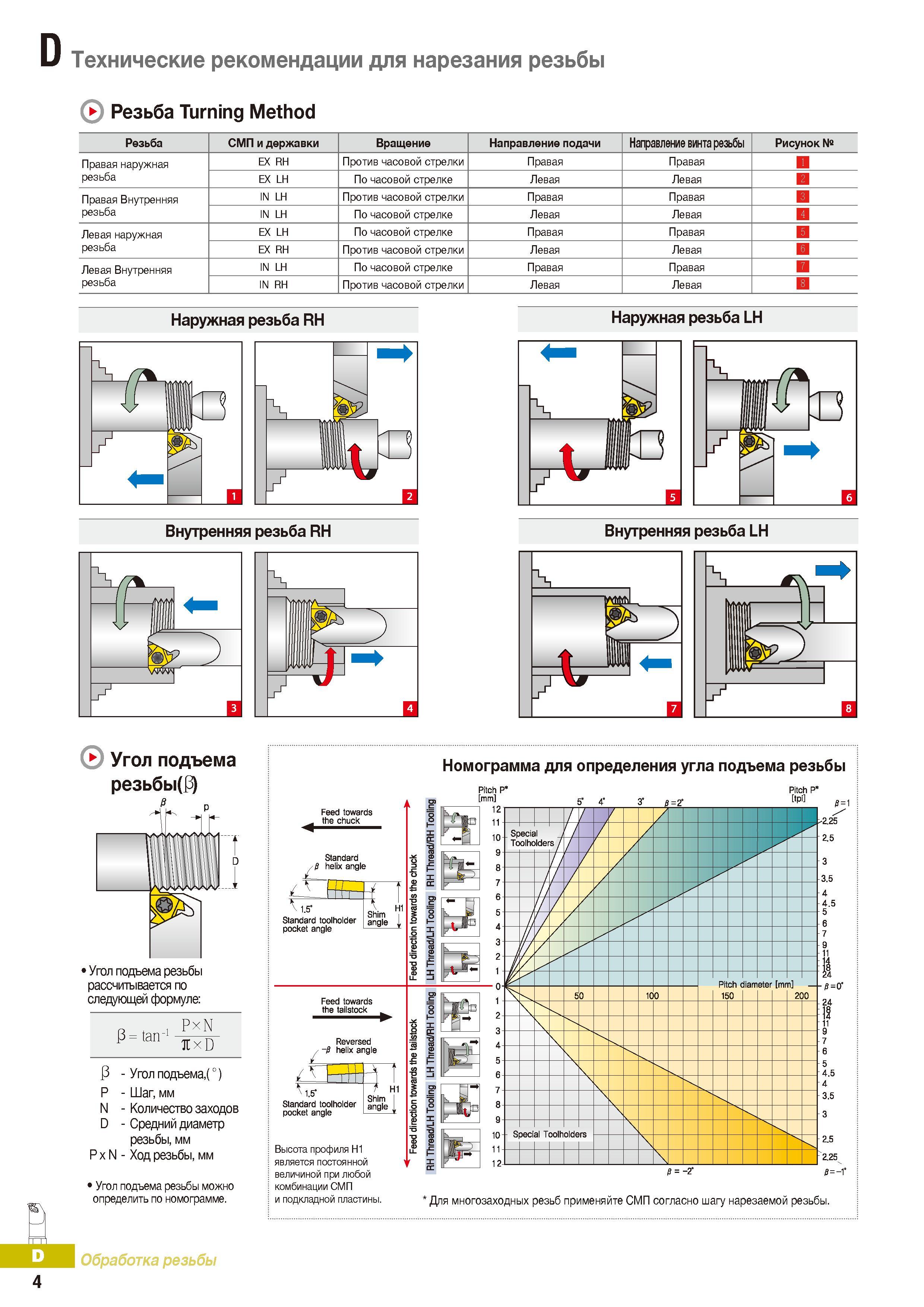

Технология нарезания наружной и внутренней резьбы на токарном станке Справочная номограмма для определения угла подъема резьбы Технические рекомендации _ Korloy для нарезания резьбы Резьба Turning Method Резьба СМП и державки Вращение Направление подачи Направление винта резьбы Рисунок № Правая наружная резьба EX RH Против часовой стрелки Правая Правая 0 EX LH По часовой стрелке Левая Левая Правая Внутренняя резьба IN LH Против часовой стрелки Правая Правая 0 IN LH По часовой стрелке Левая Левая 0 Левая наружная резьба EX LH По часовой стрелке Правая Правая 0 EX RH Против часовой стрелки Левая Левая 0 Левая Внутренняя резьба IN LH По часовой стрелке Правая Правая 0 IN RH Против часовой стрелки Левая Левая 0 Наружная резьба RH Внутренняя резьба RH Наружная резьба LH Внутренняя резьба LH - V Угол подъема резьбы(в) Угол подъема резьбы рассчитывается по следующей формуле: в = tan- P xN П xD D в - Угол подъема,( ) Р - Шаг, мм N - Количество заходов D - Средний диаметр резьбы, мм PxN - Ход резьбы, мм Угол подъема резьбы можно определить по номограмме. Обработка резьбы Номограмма для определения угла подъема резьбы Pitch Р и подкладной пластины. Для многозаходных резьб применяйте СМП согласно шагу нарезаемой резьбы.
