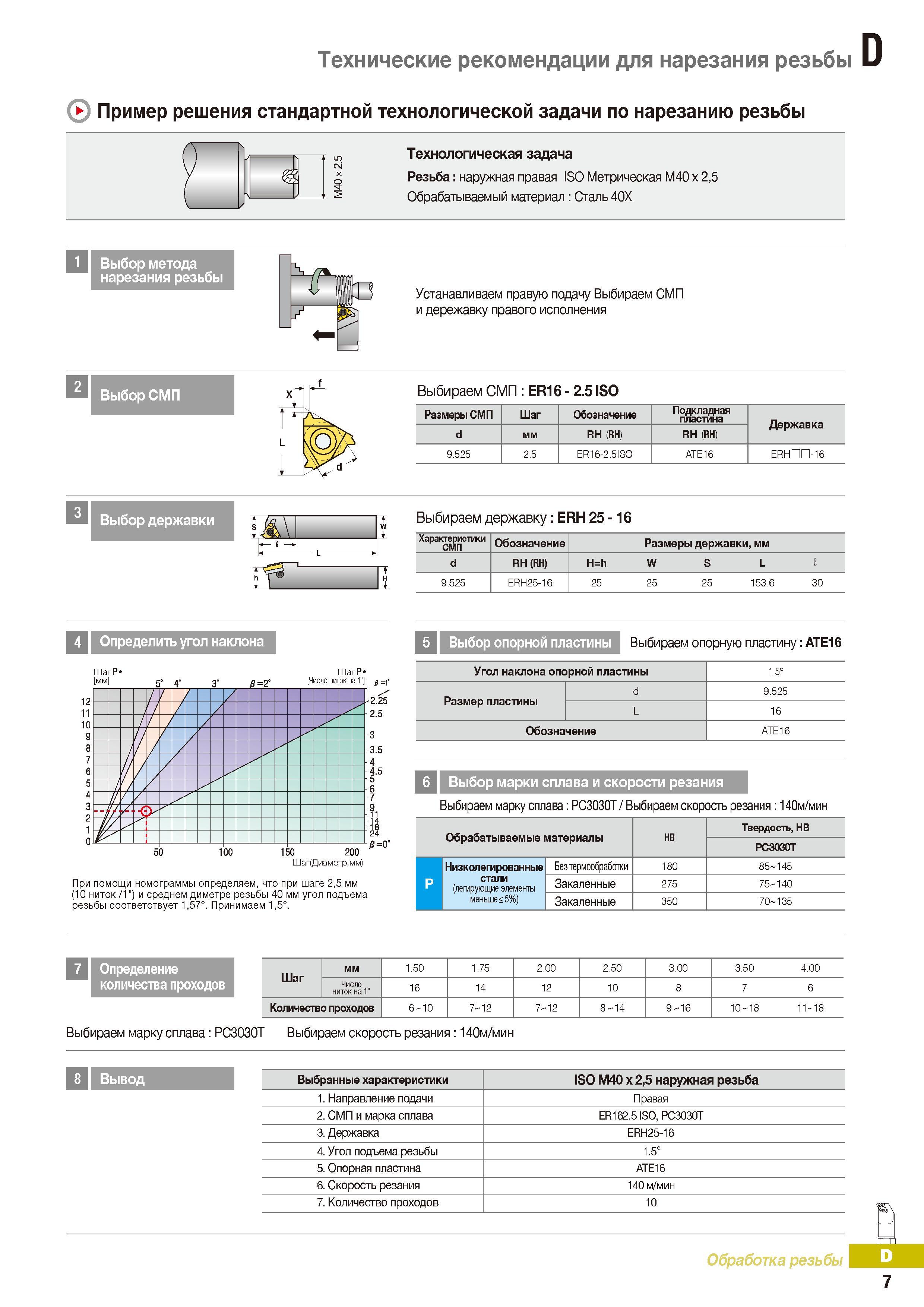

Пример решения стандартной технологической задачи по нарезанию резьбы на токарном станке Выбор метода Выбор СМП и державки Определение угла наклона _ Технологическая задача Резьба: наружная правая ISO Метрическая М40 х 2,5 Обрабатываемый материал Сталь 40Х Выбор метода нарезания резьбы Устанавливаем правую подачу Выбираем СМП и дережавку правого исполнения Выбор СМП Выбираем СМП ER16 - 2.5 ISO Размеры СМП Шаг Обозначение Подкладная пластина Державка d мм RH (RH) RH (RH) 9.525 2.5 ER16-2.5ISO ATE16 ERHHO-16 Выбор державки t Выбираем державку: ERH 25-16 Характеристики Обозначение Размеры державки, мм d RH (RH) H=h W S L 9.525 ERH25-16 25 25 25 153.6 30 4 Определить угол наклона 5 Выбор опорной пластины Выбираем опорную пластину: АТЕ16 При помощи номограммы определяем, что при шаге 2,5 мм (10 ниток /1") и среднем диметре резьбы 40 мм угол подъема резьбы соответствует 1,57°. Принимаем 1,5°. Угол наклона опорной пластины 1.5° Размер пластины d 9.525 L 16 Обозначение ATE16 з Выбор марки сплава и скорости резания Выбираем марку сплава: РС3030Т / Выбираем скорость резания: 140м/мин нв Твердость, НВ РС3030Т Низколегированные Без термообработки 180 85 145 р стали U 1 ПРП/1П\/Ю11 IMP ЭПРМеНТЬ Закаленные 275 75 140 меньше<5%) Закаленные 350 70 135 Определение количества проходов Шаг мм 1.50 1.75 2.00 2.50 3.00 3.50 4.00 Число ниток на 1" 16 14 12 10 8 7 6 Количество проходов 6 10 7 12 7 12 8 14 9 16 10 18 11 18 Выбираем марку сплава: РС3030Т Выбираем скорость резания: 140м/мин Вывод Выбранные характеристики ISO М40 х 2,5 наружная резьба 1. Направление подачи Правая 2. СМП и марка сплава ER162.5 ISO, РС3030Т 3. Державка ERH25-16 4. Угол подъема резьбы 1.5° 5. Опорная пластина АТЕ16 6. Скорость резания 140 м/мин 7. Количество проходов 10 J. Обработка резьбы ПагР Технические рекомендации Korloy для нарезания резьбы
