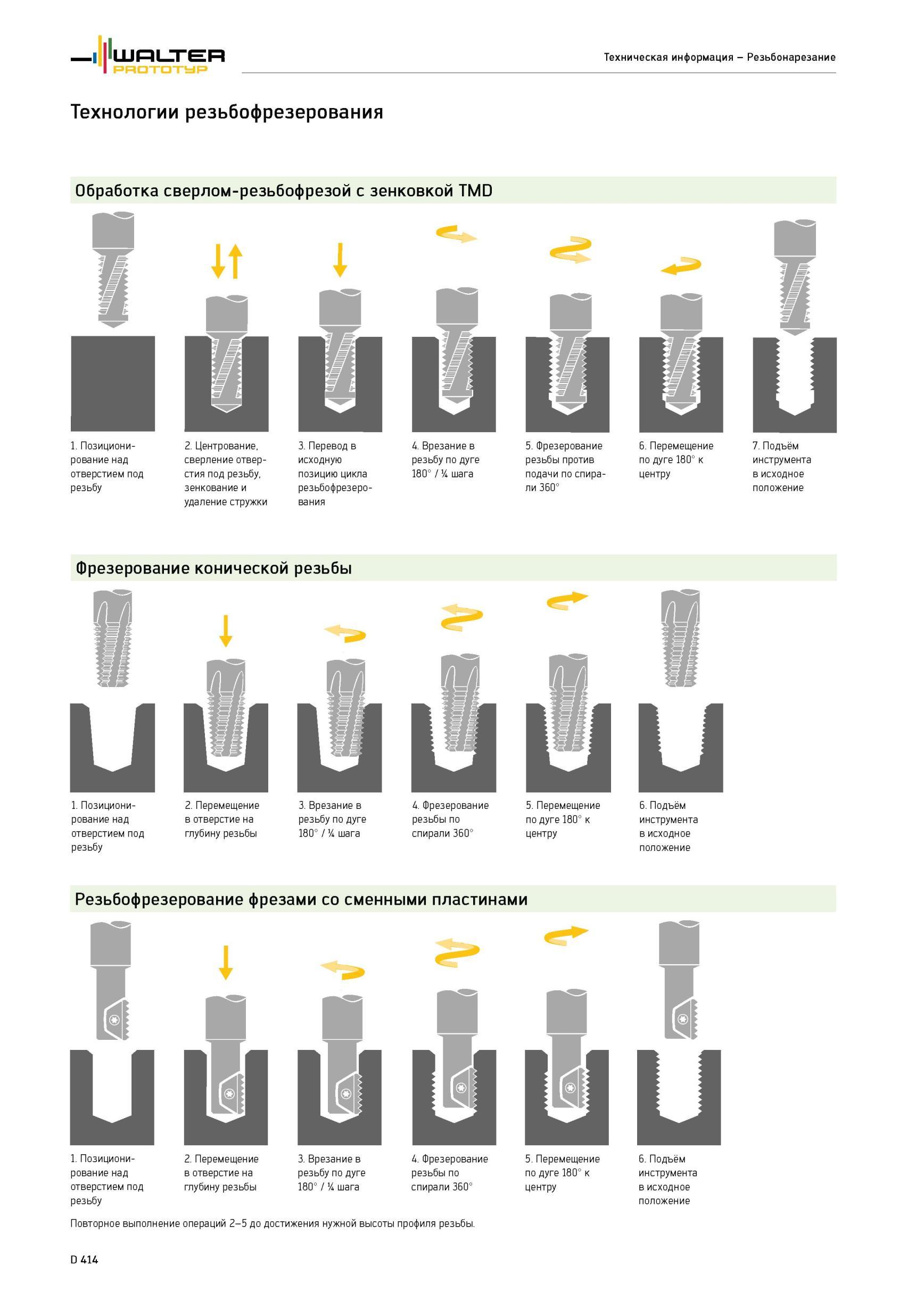

Технологии резьбофрезерования Обработка сверлом-резьбофрезой с зенковкой TMD Позиционирование над отверстием под резьбу Центрование, сверление отверстия под резьбу, зенкование и удаление стружки Перевод в исходную позицию цикла резьбофрезеро- 4. Врезание в резьбу по дуге 180° / У шага 5. Фрезерование резьбы против подачи по спирали 360° 6. Перемещение по дуге 180° к центру 7. Подъём инструмента в исходное положение Фрезерование конической резьбы 1. Позиционирование над отверстием под резьбу 2. Перемещение в отверстие на глубину резьбы 3. Врезание в резьбу по дуге 180° / У шага 4. Фрезерование резьбы по спирали 360° 5. Перемещение по дуге 180° к центру 6. Подъём инструмента в исходное положение Резьбофрезерование фрезами со сменными пластинами 1. Позиционирование над отверстием под резьбу 2. Перемещение в отверстие на глубину резьбы 3. Врезание в резьбу по дуге 180° / У шага 4. Фрезерование резьбы по спирали 360° 5. Перемещение по дуге 180° к центру 6. Подъём инструмента в исходное положение Повторное выполнение операций 2-5 до достижения нужной высоты профиля резьбы. вания D 414 Техническая информация - Резьбонарезание
