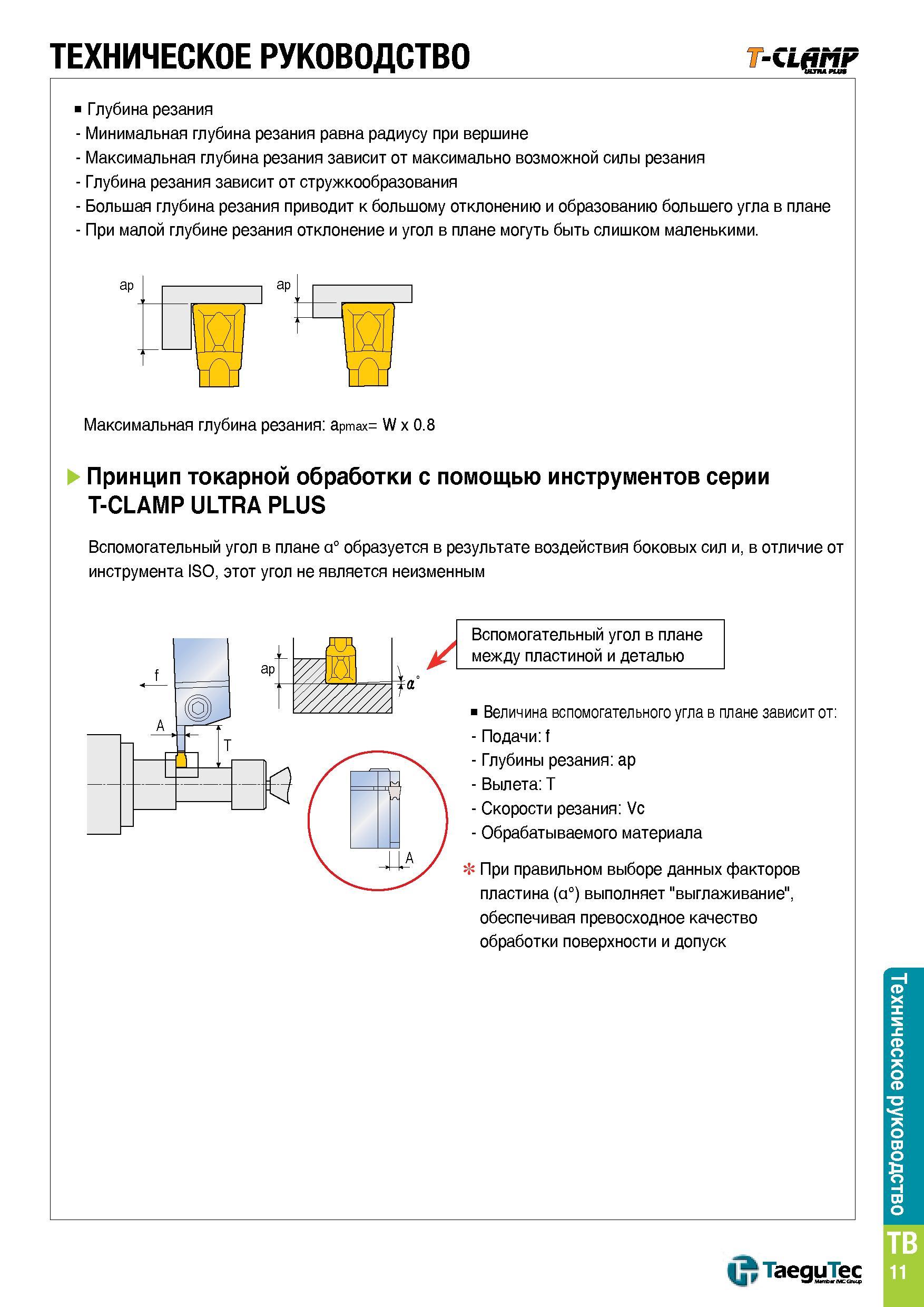

Технологические особенности продольного точения прорезными токарными пластинами Минимальная глубина резания равна радиусу при вершине Максимальная глубина резания зависит от максимально возможной силы резания - Глубина резания зависит от стружкообразования - Большая глубина резания приводит к большому отклонению и образованию большего угла в плане - При малой глубине резания отклонение и угол в плане могуть быть слишком маленькими. Принцип токарной обработки с помощью инструментов серии T-CLAMP ULTRA PLUS Вспомогательный угол в плане а° образуется в результате воздействия боковых сил и, в отличие от инструмента ISO, этот угол не является неизменным Максимальная глубина резания apmax= W x 0.8 Вспомогательный угол в плане между пластиной и деталью A T (3 Величина вспомогательного угла в плане зависит от - Подачи f - Глубины резания ap - Вылета T - Скорости резания Vc - Обрабатываемого материала При правильном выборе данных факторов пластина (а°) выполняет "выглаживание", обеспечивая превосходное качество обработки поверхности и допуск (Jj TaeguTec Техническое руководство ТЕХНИЧЕСКОЕ РУКОВОДСТВО -Ctpnp Глубина резания -
