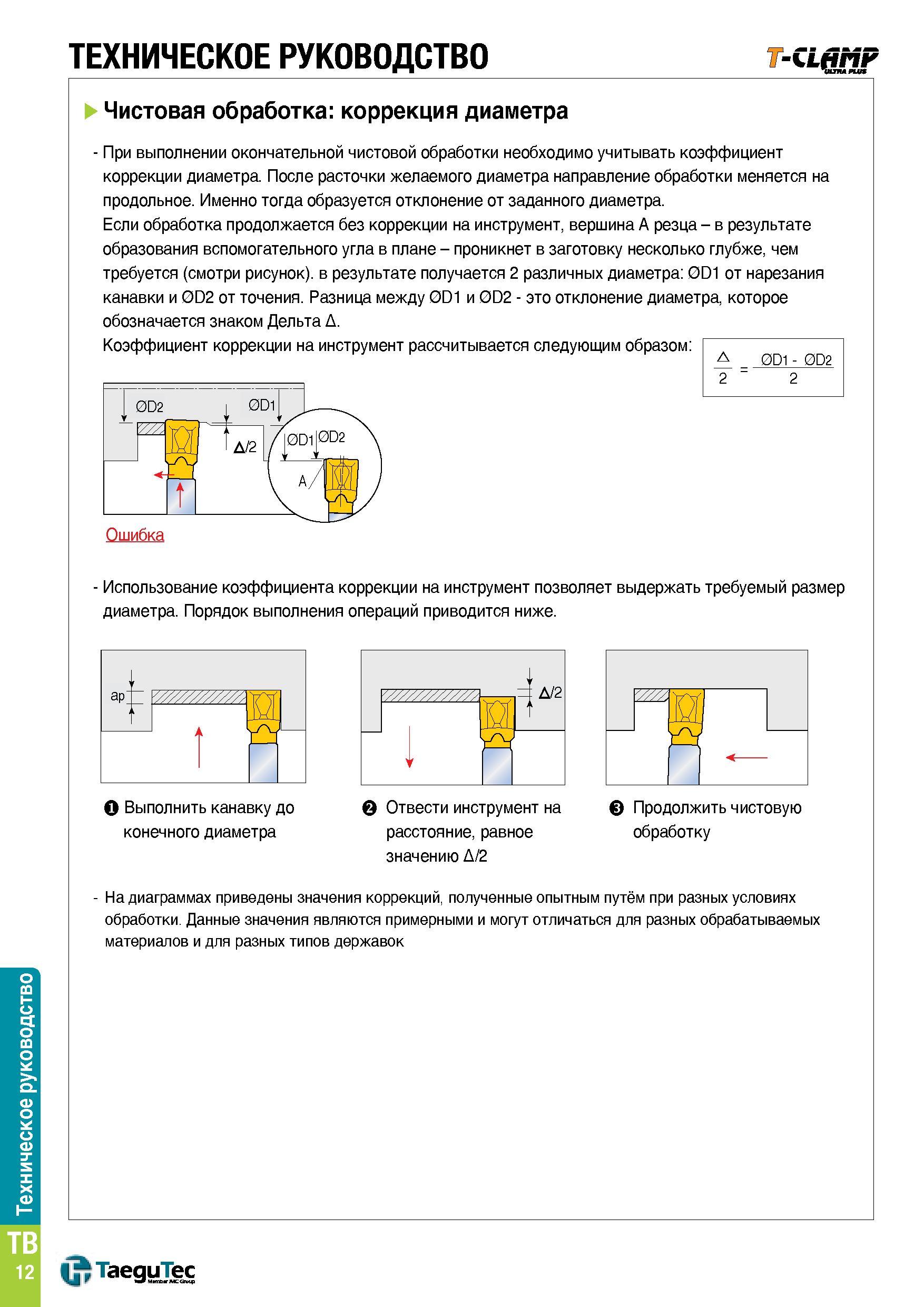

При выполнении окончательной чистовой обработки канавочной режущей пластиной необходимо учитывать коэффициент коррекции диаметра. После расточки желаемого диаметра направление обработки меняется на продольное. Именно тогда образуется отклонение от заданного диаметра. Если обработка продолжается без коррекции на инструмент, вершина А резца - в результате образования вспомогательного угла в плане - проникнет в заготовку несколько глубже, чем требуется (смотри рисунок). в результате получается 2 различных диаметра 0D1 от нарезания канавки и 0D2 от точения. Разница между 0D1 и 0D2 - это отклонение диаметра, которое обозначается знаком Дельта Д. Коэффициент коррекции на инструмент рассчитывается следующим образом А 2 0D1 - 0D2 2 - Использование коэффициента коррекции на инструмент позволяет выдержать требуемый размер диаметра. Порядок выполнения операций приводится ниже. О Выполнить канавку до 0 Отвести инструмент на Продолжить чистовую конечного диаметра расстояние, равное обработку значению Д/2 - На диаграммах приведены значения коррекций, полученные опытным путём при разных условиях обработки. Данные значения являются примерными и могут отличаться для разных обрабатываемых материалов и для разных типов державок U TaeguTec TB 12 Техническое руководство ТЕХНИЧЕСКОЕ РУКОВОДСТВО т-аццг чистовая обработка коррекция диаметра -
