Техническое описание WPDC Схема сборки сверл Korloy серии WPDC и NPDC

Техническое описание WPDC Схема сборки сверл Korloy серии WPDC и NPDC

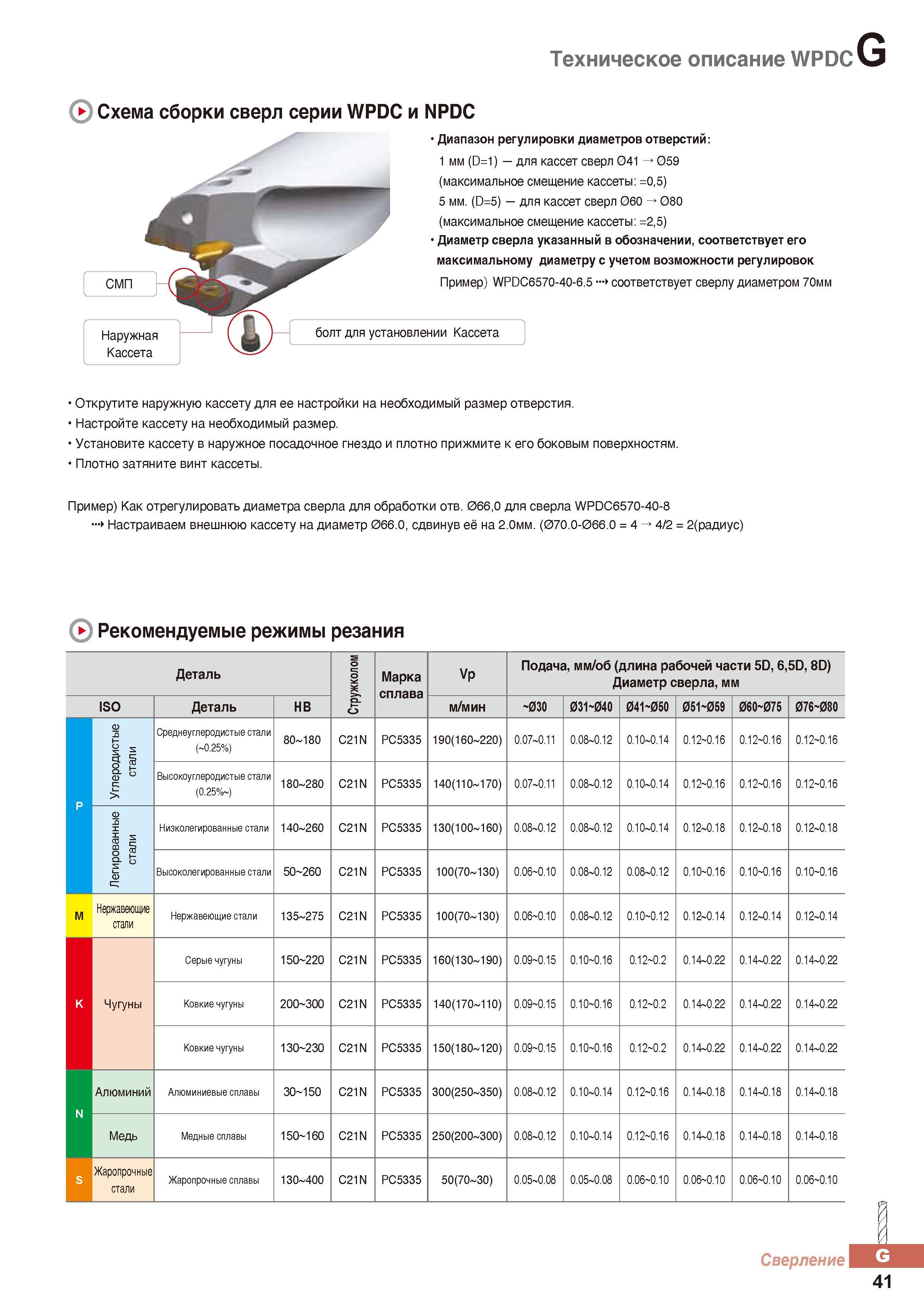

Техническое описание WPDC Схема сборки сверл Korloy серии WPDC и NPDC _ Диапазон регулировки диаметров отверстий: 1 мм (D=1) для кассет сверл 041 059 (максимальное смещение кассеты: =0,5) 5 мм. (D=5) для кассет сверл 060 080 (максимальное смещение кассеты: =2,5) Диаметр сверла указанный в обозначении, соответствует его максимальному диаметру с учетом возможности регулировок Пример) WPDC6570-40-6.5-> соответствует сверлу диаметром 70мм болт для установлении Кассета Открутите наружную кассету для ее настройки на необходимый размер отверстия. Настройте кассету на необходимый размер. Установите кассету в наружное посадочное гнездо и плотно прижмите к его боковым поверхностям. Плотно затяните винт кассеты. Пример) Как отрегулировать диаметра сверла для обработки отв. 066,0 для сверла WPDC6570-40-8 Настраиваем внешнюю кассету на диаметр 066.0, сдвинув её на 2.0мм. (070.0-066.0 = 4 4/2 = 2(радиус) ( Рекомендуемые режимы резания Деталь Стружколом Марка сплава Vp Подача, мм/об (длина рабочей части 5D, 6,5D, 8D) Диаметр сверла, мм ISO Деталь HB м/мин 03О 031 04О 041 05О 051 059 06О 075 076 08О Углеродистые стали Среднеуглеродистые стали (-0.25%) 80-180 C21N РС5335 190(160-220) 0.07-0.11 0.08-0.12 0.10-0.14 0.12 0.16 0.12 0.16 0.12 0.16 Высокоуглеродистые стали (0.25%-) 180-280 C21N РС5335 140(110-170) 0.07-0.11 0.08-0.12 0.10-0.14 0.12 0.16 0.12 0.16 0.12 0.16 p P Легированные стали Низколегированные стали 140-260 C21N РС5335 130(100-160) 0.08-0.12 0.08-0.12 0.10-0.14 0.12-0.18 0.12-0.18 0.12-0.18 Высоколегированные стали 50 260 C21N РС5335 100(70-130) 0.06 0.10 0.08-0.12 0.08-0.12 0.10 0.16 0.10 0.16 0.10 0.16 M Нержавеющие стали Нержавеющие стали 135-275 C21N РС5335 100(70-130) 0.06 0.10 0.08-0.12 0.10 0.12 0.12-0.14 0.12-0.14 0.12-0.14 Серые чугуны 150 220 C21N РС5335 160(130-190) 0.09 0.15 0.10 0.16 0.12 0.2 0.14-0.22 0.14-0.22 0.14-0.22 K Чугуны Ковкие чугуны 200 300 C21N РС5335 140(170-110) 0.09 0.15 0.10 0.16 0.12 0.2 0.14-0.22 0.14-0.22 0.14-0.22 Ковкие чугуны 130 230 C21N РС5335 150(180-120) 0.09 0.15 0.10 0.16 0.12 0.2 0.14-0.22 0.14-0.22 0.14-0.22 N Алюминий Алюминиевые сплавы 30 150 C21N РС5335 300(250-350) 0.08-0.12 0.10-0.14 0.12 0.16 0.14-0.18 0.14-0.18 0.14-0.18 Медь Медные сплавы 150 160 C21N РС5335 250(200-300) 0.08-0.12 0.10-0.14 0.12 0.16 0.14-0.18 0.14-0.18 0.14-0.18 S Жаропрочные стали Жаропрочные сплавы 130-400 C21N РС5335 50(70-30) 0.05-0.08 0.05-0.08 0.06 0.10 0.06 0.10 0.06 0.10 0.06 0.10 Сверление J. 41
