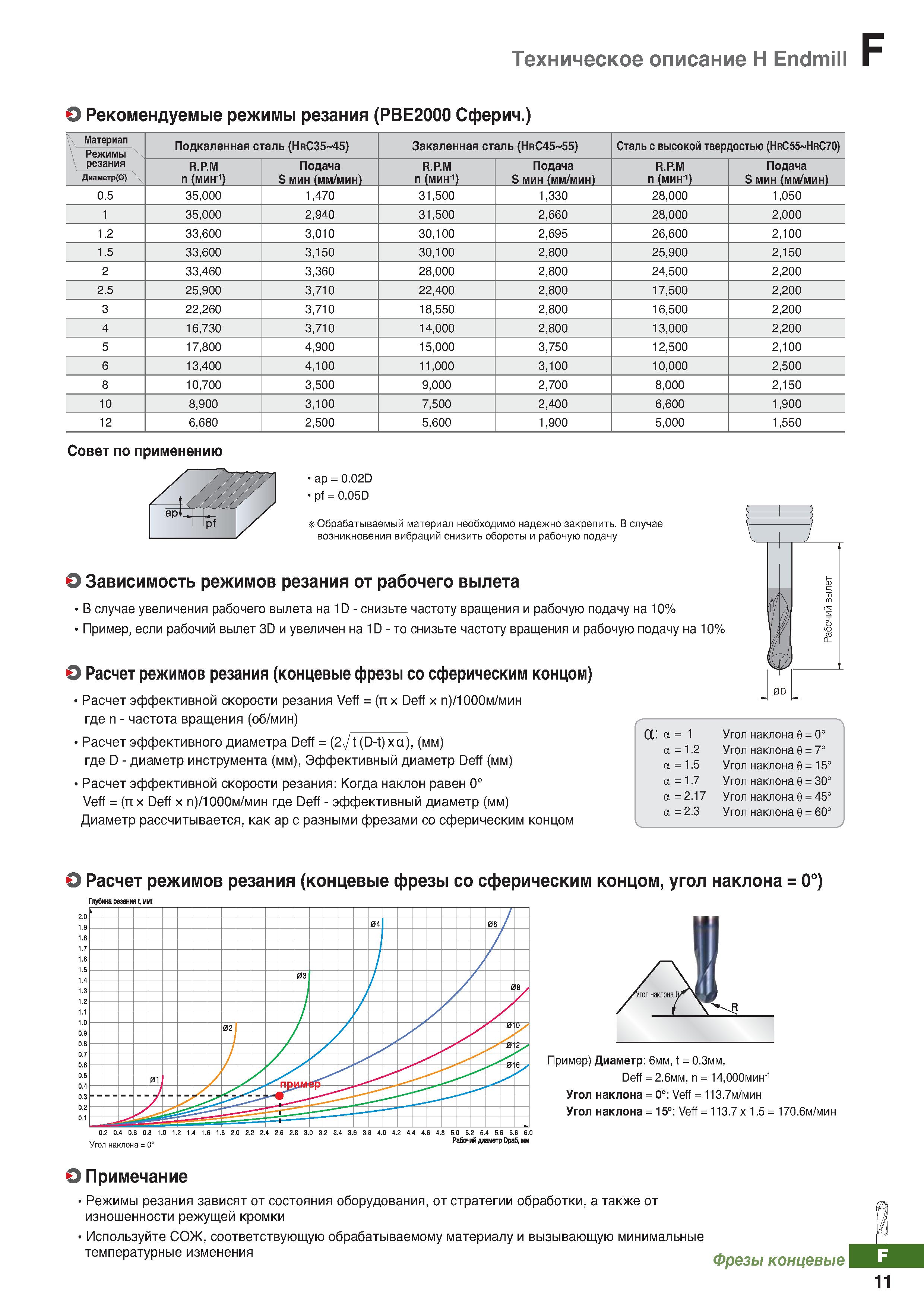

Техническое описание Твердосплавные фрезы Korloy по металлу Endmill Рекомендуемые режимы резания _ (РВЕ2000 Сферич.) Материал Режимы резания Диаметр (0) Подкаленная сталь (HrC35 45) Закаленная сталь (HrC45 55) Сталь с высокой твердостью (HrC55 HrC70) R.P.M (мин1) Подача S мин (мм/мин) R.P.M (мин1) Подача S мин (мм/мин) R.P.M (мин1) Подача S мин (мм/мин) 0.5 35,000 1,470 31,500 1,330 28,000 1,050 1 35,000 2,940 31,500 2,660 28,000 2,000 1.2 33,600 3,010 30,100 2,695 26,600 2,100 1.5 33,600 3,150 30,100 2,800 25,900 2,150 2 33,460 3,360 28,000 2,800 24,500 2,200 2.5 25,900 3,710 22,400 2,800 17,500 2,200 3 22,260 3,710 18,550 2,800 16,500 2,200 4 16,730 3,710 14,000 2,800 13,000 2,200 5 17,800 4,900 15,000 3,750 12,500 2,100 6 13,400 4,100 11,000 3,100 10,000 2,500 8 10,700 3,500 9,000 2,700 8,000 2,150 10 8,900 3,100 7,500 2,400 6,600 1,900 12 6,680 2,500 5,600 1,900 5,000 1,550 Совет по применению ар = 0.02D pf = 0.05D Обрабатываемый материал необходимо надежно закрепить. В случае возникновения вибраций снизить обороты и рабочую подачу О Зависимость режимов резания от рабочего вылета В случае увеличения рабочего вылета наЮ- снизьте частоту вращения и рабочую подачу на 10% Пример, если рабочий вылет 3D и увеличен наЮ-то снизьте частоту вращения и рабочую подачу на 10% О Расчет режимов резания (концевые фрезы со сферическим концом) Расчет эффективной скорости резания Veff = (пх Deff х п) 1000 м/мин где - частота вращения (об/мин) Расчет эффективного диаметра Deff: 0D : (2, t(D-t)ха), (мм) где D - диаметр инструмента (мм), Эффективный диаметр Deff (мм) Расчет эффективной скорости резания: Когда наклон равен 0° Veff = (пх Deff х п) 1000 м/мин где Deff - эффективный диаметр (мм) Диаметр рассчитывается, как ар с разными фрезами со сферическим концом а: а =1 Угол наклона 0 = 0° а = 1.2 Угол наклона 0 = 7° а = 1.5 Угол наклона 0 = 15° а = 1.7 Угол наклона 0 = 30° а =2.17 Угол наклона 0 = 45° СО (N II а Угол наклона 0 = 60° V О Расчет режимов резания (концевые фрезы со сферическим концом, угол наклона = 0°) Пример) Диаметр : 6мм, t = 0.3мм, Deff = 2.6мм, = 14,000мин 1 Угол наклона = 0°: Veff = 113.7 м/мин Угол наклона = 15°: Veff = 113.7 х1.5 = 170.6 м/мин 0,2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0 2.2 2.4 2.6 2.8 3.0 3.2 3.4 3.6 3.8 4.0 4.2 4.4 4.6 4.8 5.0 5.2 5.4 5.6 5.8 6.0 ч, по Рабочий диаметр Dpa6, ми Угол наклона = 0° О Примечание Режимы резания зависят от состояния оборудования, от стратегии обработки, а также от изношенности режущей кромки Используйте СОЖ, соответствующую обрабатываемому материалу и вызывающую минимальные температурные изменения Фрезы концевые J. 11
