Техническое описание сверлильного инструмента по металлу Mach Long Solid Drill Plus Область применения PC215G Отличный результат

Техническое описание сверлильного инструмента по металлу Mach Long Solid Drill Plus Область применения PC215G Отличный результат

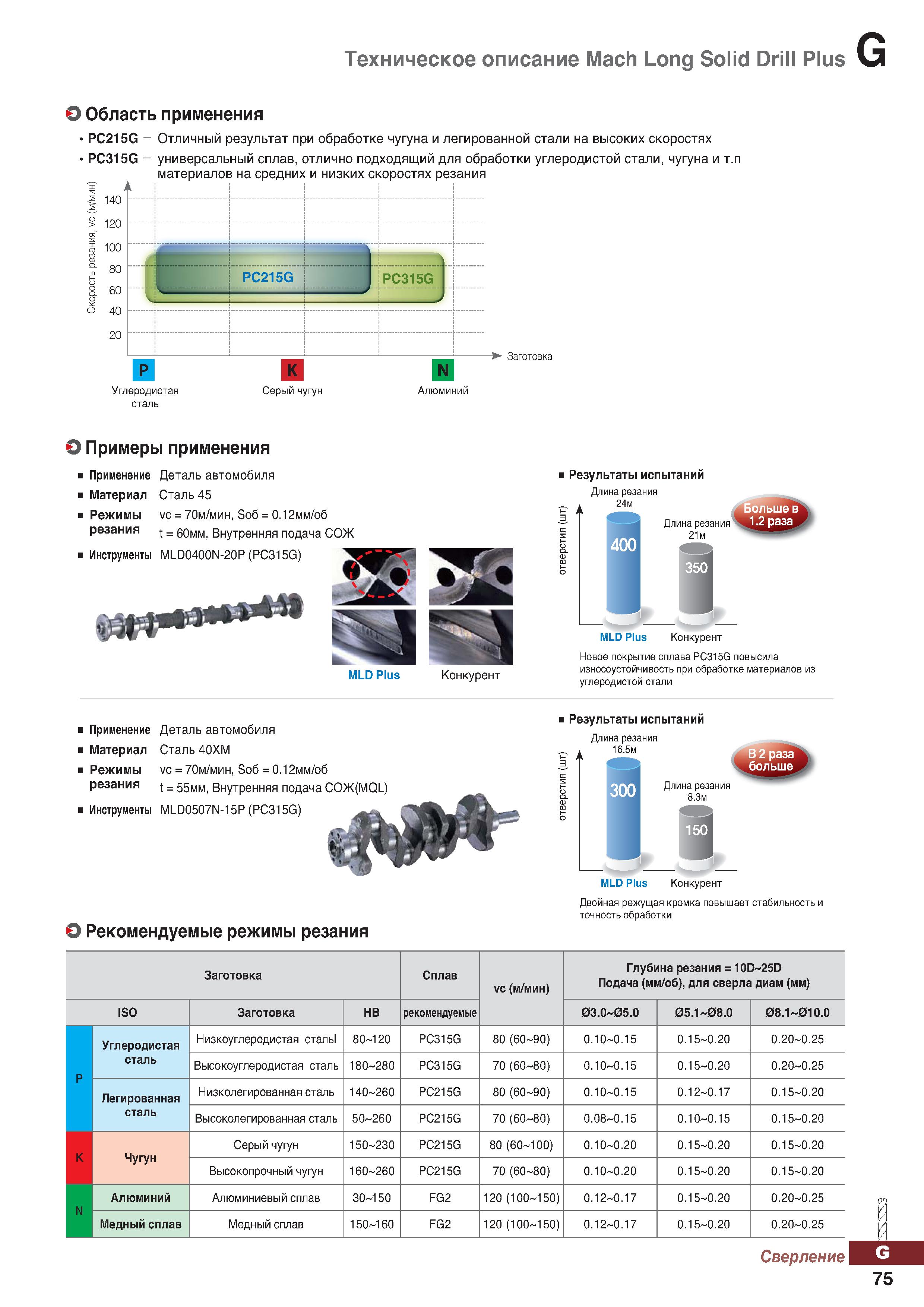

Техническое описание сверлильного инструмента по металлу Mach Long Solid Drill Plus Область применения PC215G Отличный результат _ при обработке чугуна и легированной стали на высоких скоростях PC315G - универсальный сплав, отлично подходящий для обработки углеродистой стали, чугуна и т.п сталь О Примеры применения Применение Деталь автомобиля Материал Сталь 45 Режимы vc = 70m mhh,So6 = 0.12mm o6 резания домм, Внутренняя подача СОЖ Инструменты MLD0400N-20P (PC315G) MLD Plus Конкурент Результаты испытаний Длина резания MLD Plus Конкурент Новое покрытие сплава PC315G повысила износоустойчивость при обработке материалов из углеродистой стали Применение Деталь автомобиля Материал Сталь 40ХМ Режимы vc = 70m mhh,So6 = 0.12mm o6 резания 55ММ, внутренняя подача COX(MQL) Инструменты MLD0507N-15P (PC315G) Результаты испытаний Длина резания 16.5м Рекомендуемые режимы резания Конкурент Двойная режущая кромка повышает стабильность и точность обработки Заготовка Сплав vc (м/мин) Глубина резания = 10D 25D Подача ( мм/об ), для сверла диам (мм) ISO Заготовка НВ рекомендуемые 03.0-05.0 05.1-08.0 08.1-010.0 Углеродистая Низкоуглеродистая сталь 80-120 PC315G 80 (60-90) 0.10-0.15 0.15-0.20 0.20-0.25 P сталь Высокоуглеродистая сталь 180-280 PC315G 70 (60-80) 0.10-0.15 0.15-0.20 0.20-0.25 Легированная Низколегированная сталь 140-260 PC215G 80 (60-90) 0.10-0.15 0.12-0.17 0.15-0.20 сталь Высоколегированная сталь 50-260 PC215G 70 (60-80) 0.08-0.15 0.10-0.15 0.15-0.20 K Чугун Серый чугун 150-230 PC215G 80 (60-100) 0.10-0.20 0.15-0.20 0.15-0.20 Высокопрочный чугун 160-260 PC215G 70 (60-80) 0.10-0.20 0.15-0.20 0.15-0.20 N Алюминий Алюминиевый сплав 30-150 FG2 120 (100-150) 0.12-0.17 0.15-0.20 0.20-0.25 Медный сплав Медный сплав 150-160 FG2 120 (100-150) 0.12-0.17 0.15-0.20 0.20-0.25 Сверление J. 75
