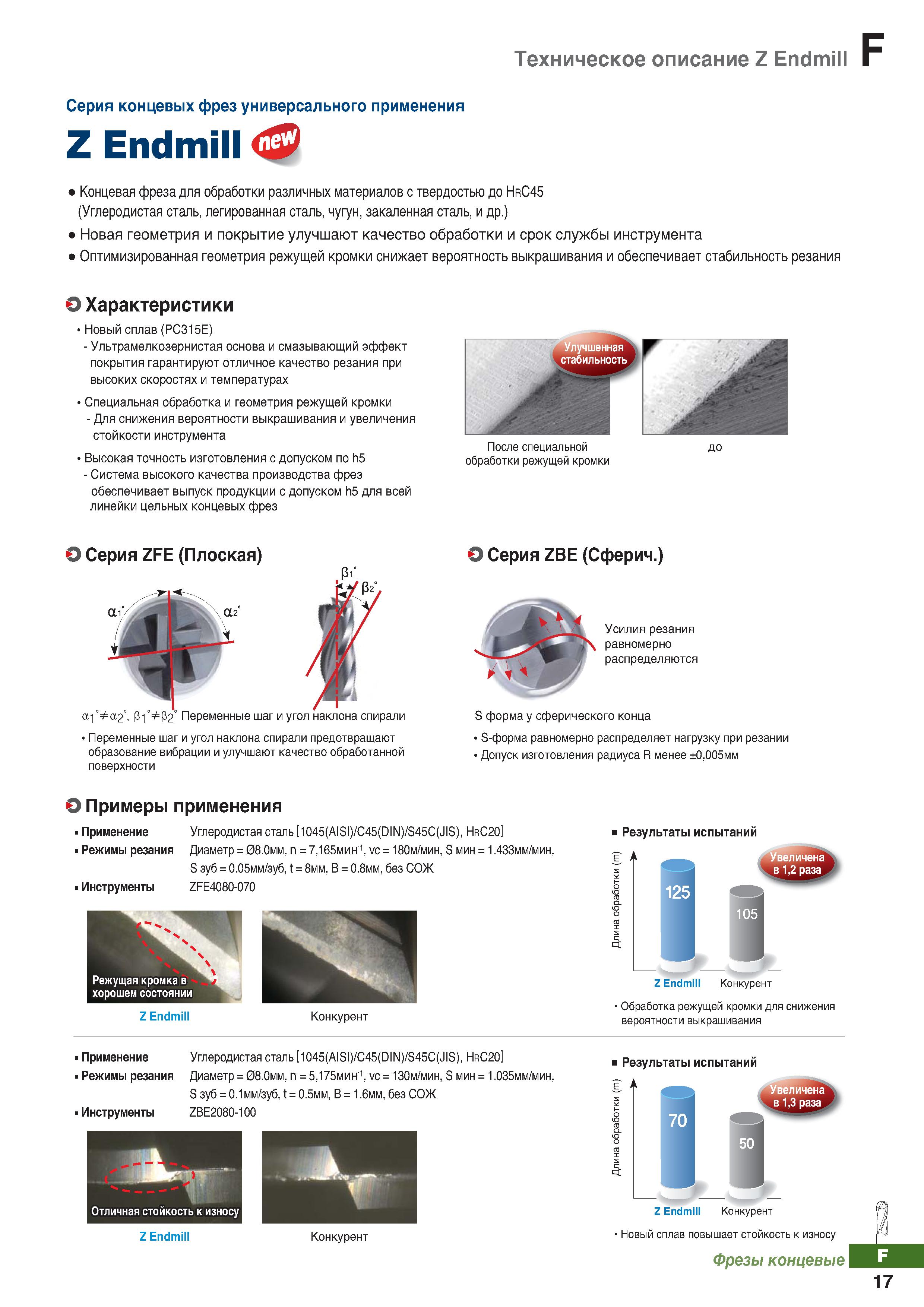

Техническое описание монолитных твердосплавных фрез Korloy Z Endmill Серия концевых фрез универсального применения _ Z Endmill Концевая фрезадля обработки различных материалов с твердостью до HrC45 (Углеродистая сталь, легированная сталь, чугун, закаленная сталь, и др.) Новая геометрия и покрытие улучшают качество обработки и срок службы инструмента Оптимизированная геометрия режущей кромки снижает вероятность выкрашивания и обеспечивает стабильность резания О Характеристики Новый сплав (РС315Е) - Ультрамелкозернистая основа и смазывающий эффект покрытия гарантируют отличное качество резания при высоких скоростях и температурах Специальная обработка и геометрия режущей кромки - Для снижения вероятности выкрашивания и увеличения стойкости инструмента Высокая точность изготовления с допуском по h5 - Система высокого качества производства фрез обеспечивает выпуск продукции с допуском h5 для всей линейки цельных концевых фрез После специальной до обработки режущей кромки О Серия ZFE (Плоская) pi- а- а2°, р1° р2° Переменные шаг и угол наклона спирали Переменные шаг и угол наклона спирали предотвращают образование вибрации и улучшают качество обработанной поверхности О Серия ZBE (Сферич.) Усилия резания равномерно распределяются S форма у сферического конца S-форма равномерно распределяет нагрузку при резании Допуск изготовления радиуса R менее ±0,005мм О Примеры применения Применение Углеродистая сталь 1045(AISI) C45(DIN) S45C(JIS), HrC20 Режимы резания Диаметр = 08.0мм, = 7,165мин'1, vc = 180 м/мин , S мин = 1.433мм/мин , S зуб = 0.05мм/зуб, t = 8мм, В = 0.8мм, без СОЖ Инструменты ZFE4080-070 Режущая кромка в хорошем состоянии Z Endmill Конкурент Результаты испытаний Е А Z Endmill Конкурент Обработка режущей кромки для снижения вероятности выкрашивания Применение Углеродистая сталь 1045(AISI) C45(DIN) S45C(JIS), HrC20 Режимы резания Диаметр = 08.Омм, = 5,175мин'1, тс = 130 м/мин , S мин = 1.035мм/мин , S зуб = 0.1мм/зуб, t = 0.5мм, В = 1.6мм, без СОЖ Инструменты ZBE2080-100 ,.д Z Endmill Конкурент Результаты испытаний Е А Z Endmill Конкурент Новый сплав повышает стойкость к износу Фрезы концевые J. 17
