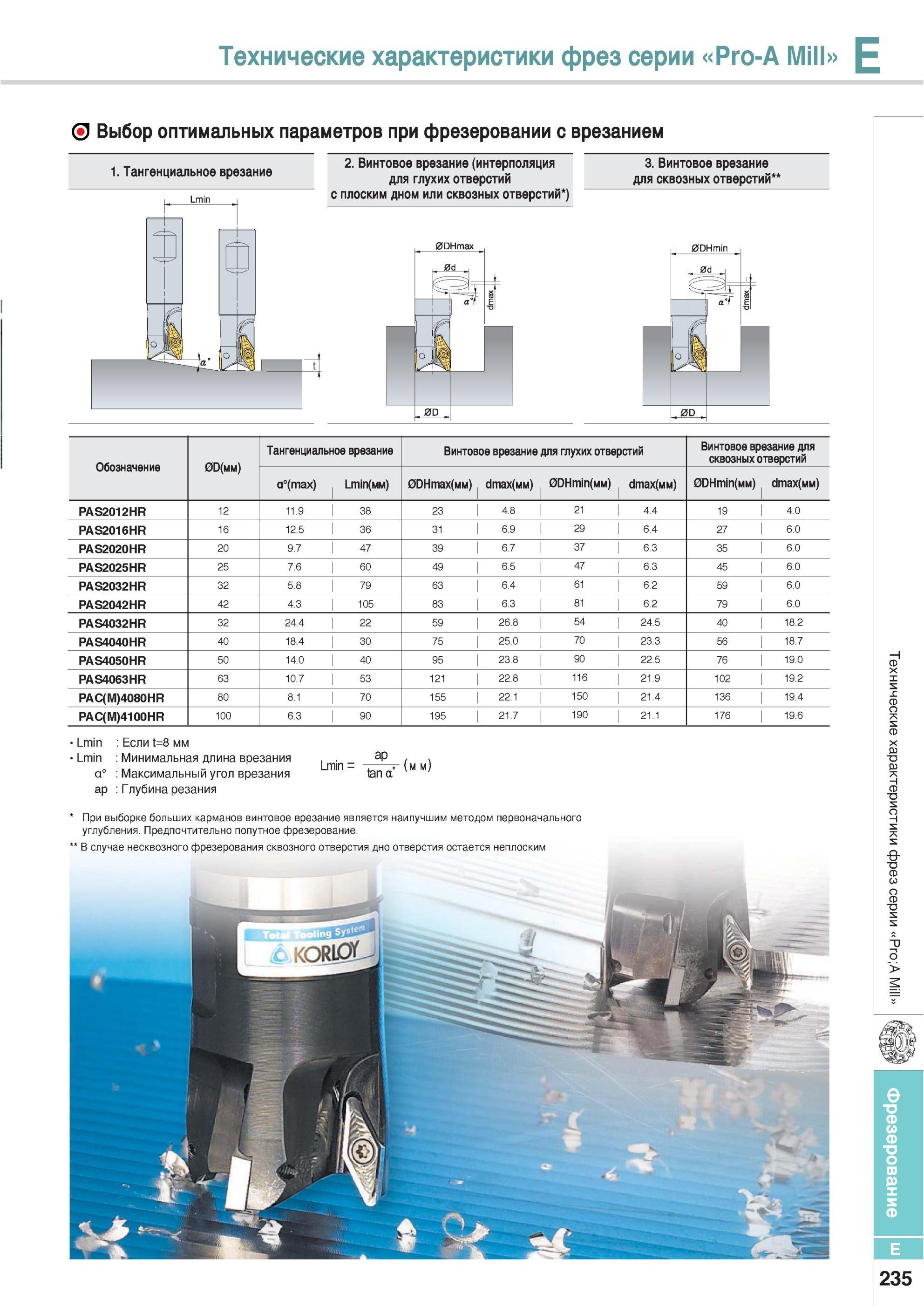

Технические характеристики фрез Korloy серии Pro-A Mill Выбор оптимальных параметров при фрезеровании с врезанием Тангенциальное врезание Lmin Интерполяция

Технические характеристики фрез Korloy серии Pro-A Mill Выбор оптимальных параметров при фрезеровании с врезанием Тангенциальное врезание Lmin Интерполяция для глухих отверстий с плоским дном или сквозных отверстий 3. Винтовое врезание для сквозных отверстий 0DHmax Гffl 0DHmin 0D rffln 0D Обозначение 0D(mm) Тангенциальное врезание Винтовое врезание для глухих отверстий Винтовое врезание для сквозных отверстий a°(max) Lmin(MM) ODHmax(MM) dmax(MM) ODHmin(MM) dmax(MM) ODHmin(MM) dmax(MM) PAS2012HR 12 11.9 38 23 4.8 21 19 4.0 PAS2016HR 16 12.5 36 31 6.9 2 06 4 27 6.0 PAS2020HR 20 9.7 47 39 6.7 CO c 7 35 6.0 PAS2025HR 25 6 6 4 5 CO c 47 45 PAS2032HR 32 8 7 63 6.4 CO 61 5 0 PAS2042HR 42 5 0 СО 8 CO 81 7 О) 0 PAS4032HR 32 24.4 22 59 26.8 54 24.5 40 18.2 PAS4040HR 40 18.4 30 75 25.0 70 23.3 56 18.7 PAS4050HR 50 14.0 40 95 23.8 90 22.5 76 19.0 PAS4063HR 63 10.7 53 121 22.8 116 21.9 102 19.2 PAC(M)4080HR 80 7 о 155 22.1 150 21.4 136 19.4 PAC(M)4100HR 100 6.3 90 195 21.7 190 21.1 176 19.6 Lmin Если t=8 мм Lmin Минимальная длина врезания a° Максимальный угол врезания ар Глубина резания Lmin = ap tan а При выборке больших карманов винтовое врезание является наилучшим методом первоначального углубления. Предпочтительно попутное фрезерование. В случае несквозного фрезерования сквозного отверстия дно отверстия остается неплоским E 235 Винтовое врезание (
