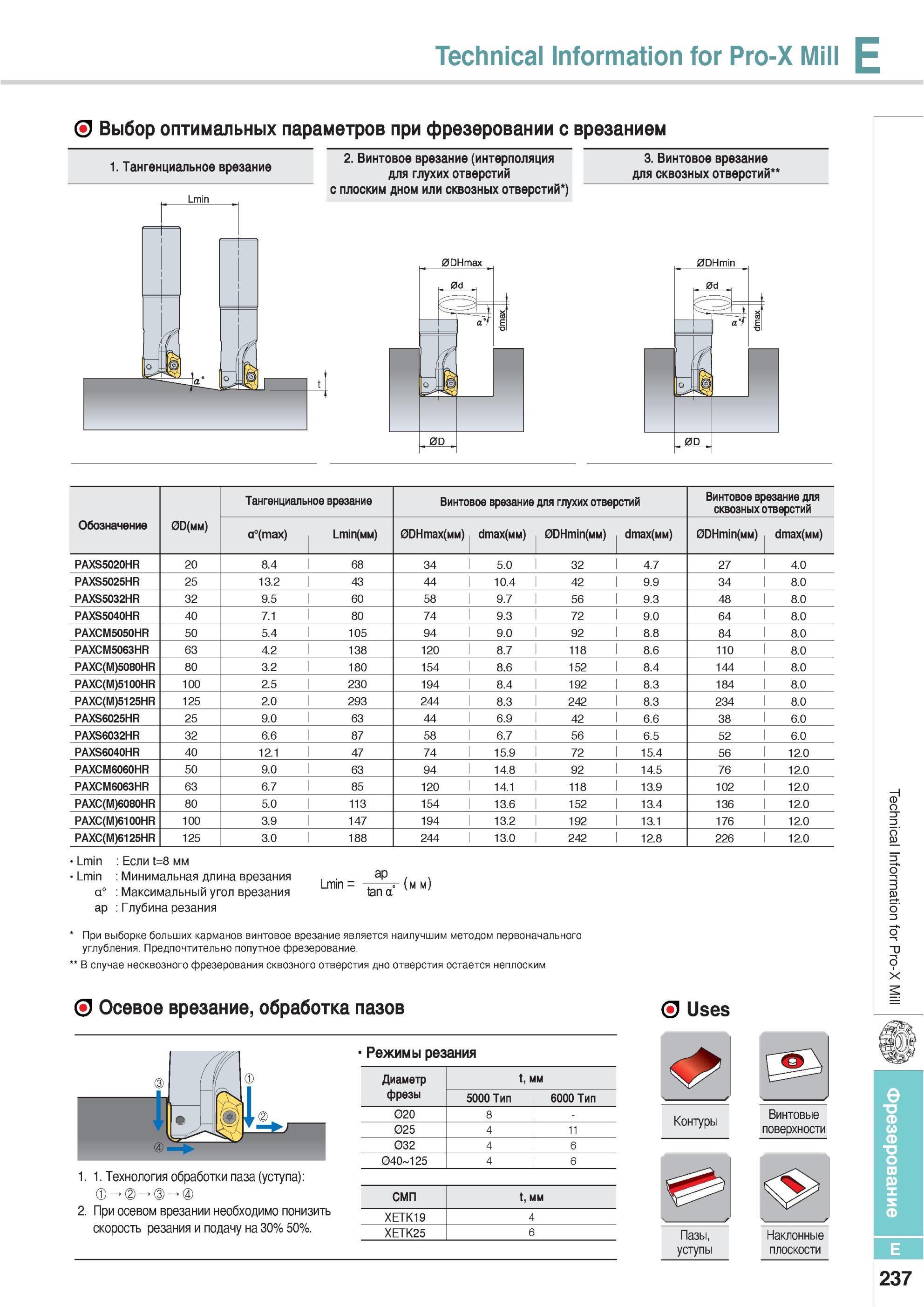

Режущий инструмент Korloy Выбор оптимальных параметров при фрезеровании с врезанием Винтовое врезание интерполяция для глухих отверстий с плоским дном или

Режущий инструмент Korloy Выбор оптимальных параметров при фрезеровании с врезанием Винтовое врезание интерполяция для глухих отверстий с плоским дном или сквозных отверстий Максимальный угол врезания ap Глубина резания Lmin = ap tan а При выборке больших карманов винтовое врезание является наилучшим методом первоначального углубления. Предпочтительно попутное фрезерование. В случае несквозного фрезерования сквозного отверстия дно отверстия остается неплоским Осевое врезание обработка пазов Uses Режимы резания 1. 1. Технология обработки паза (уступа) 2. При осевом врезании необходимо понизить скорость резания и подачу на 30% 50%. Диаметр t мм фрезы 5000 Тип 6000 Тип 020 8 1 025 4 11 032 4 6 040 125 4 6 Контуры Винтовые поверхности СМП t мм XETK19 4 XETK25 6 E 237 Technical Information for Pro-X Mill 1. Тангенциальное врезание 2. Винтовое врезание для сквозных отверстий Обозначение 0D(mm) Тангенциальное врезание Винтовое врезание для глухих отверстий Винтовое врезание для сквозных отверстий a°(max) Lmin(MM) 0DHmax(MM) dmax(MM) 0DHmin(MM) dmax(MM) 0DHmin(MM) dmax(MM) PAXS5020HR 20 8.4 68 34 1 5.0 32 1 4.7 27 1 4.0 PAXS5025HR 25 13.2 43 44 10.4 42 1 9.9 34 1 8.0 PAXS5032HR 32 9.5 60 58 1 9.7 56 1 9.3 48 1 8.0 PAXS5040HR 40 7.1 80 74 1 9.3 72 1 9.0 64 1 8.0 PAXCM5050HR 50 5.4 105 94 1 9.0 92 1 8.8 84 1 8.0 PAXCM5063HR 63 4.2 138 120 1 8.7 118 1 8.6 110 1 8.0 PAXC(M)5080HR 80 3.2 180 154 1 8.6 152 1 8.4 144 1 8.0 PAXC(M)5100HR 100 2.5 230 194 1 8.4 192 1 8.3 184 1 8.0 PAXC(M)5125HR 125 2.0 293 244 1 8.3 242 1 8.3 234 1 8.0 PAXS6025HR 25 9.0 63 44 1 6.9 42 1 6.6 38 1 6.0 PAXS6032HR 32 6.6 87 58 1 6.7 56 6.5 52 1 6.0 PAXS6040HR 40 12.1 47 74 1 15.9 72 1 15.4 56 1 12.0 PAXCM6060HR 50 9.0 63 94 1 14.8 92 1 14.5 76 1 12.0 PAXCM6063HR 63 6.7 85 120 1 14.1 118 1 13.9 102 1 12.0 PAXC(M)6080HR 80 5.0 113 154 13.6 152 1 13.4 136 1 12.0 PAXC(M)6100HR 100 3.9 147 194 1 13.2 192 1 13.1 176 1 12.0 PAXC(M)6125HR 125 3.0 188 244 1 13.0 242 1 12.8 226 1 12.0 Lmin Если t=8 мм Lmin Минимальная длина врезания а°
