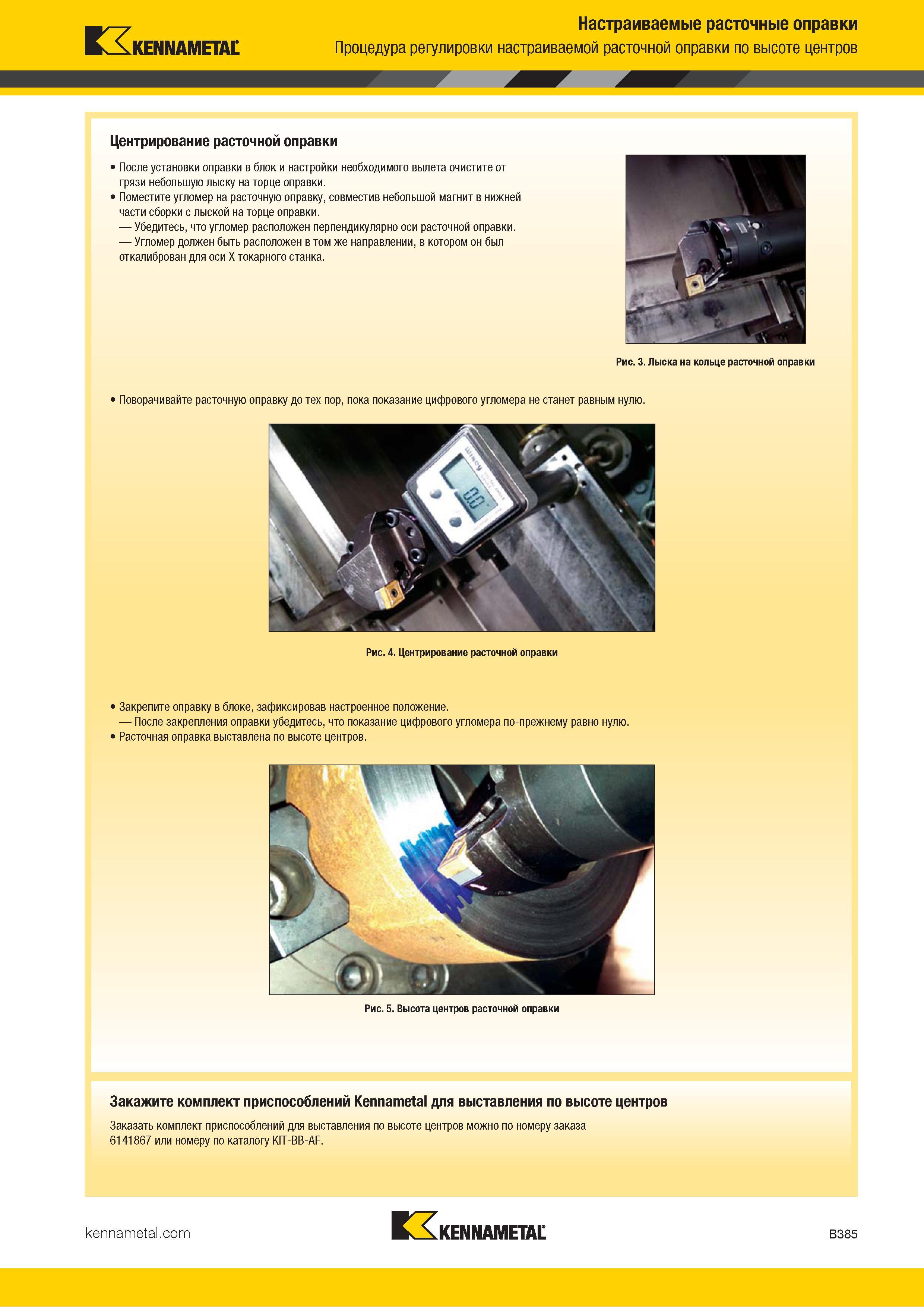

Центрирование расточной оправки на металлорежущем токарном станке После установки оправки в блок и настройки необходимого вылета очистите от грязи небольшую лыску на торце оправки. Поместите угломер на расточную оправку, совместив небольшой магнит в нижней части сборки с лыской на торце оправки. Убедитесь, что угломер расположен перпендикулярно оси расточной оправки. Угломер должен быть расположен в том же направлении, в котором он был откалиброван для оси X токарного станка. Рис. 3. Лыска на кольце расточной оправки Закрепите оправку в блоке, зафиксировав настроенное положение. После закрепления оправки убедитесь, что показание цифрового угломера по-прежнему равно нулю. Расточная оправка выставлена по высоте центров. Рис. 5. Высота центров расточной оправки Закажите комплект приспособлений Kennametal для выставления по высоте центров Заказать комплект приспособлений для выставления по высоте центров можно по номеру заказа 6141867 или номеру по каталогу KIT-BB-AF. Kennametal B385 Kennametal Настраиваемые расточные оправки Процедура регулировки настраиваемой расточной оправки по высоте центров
