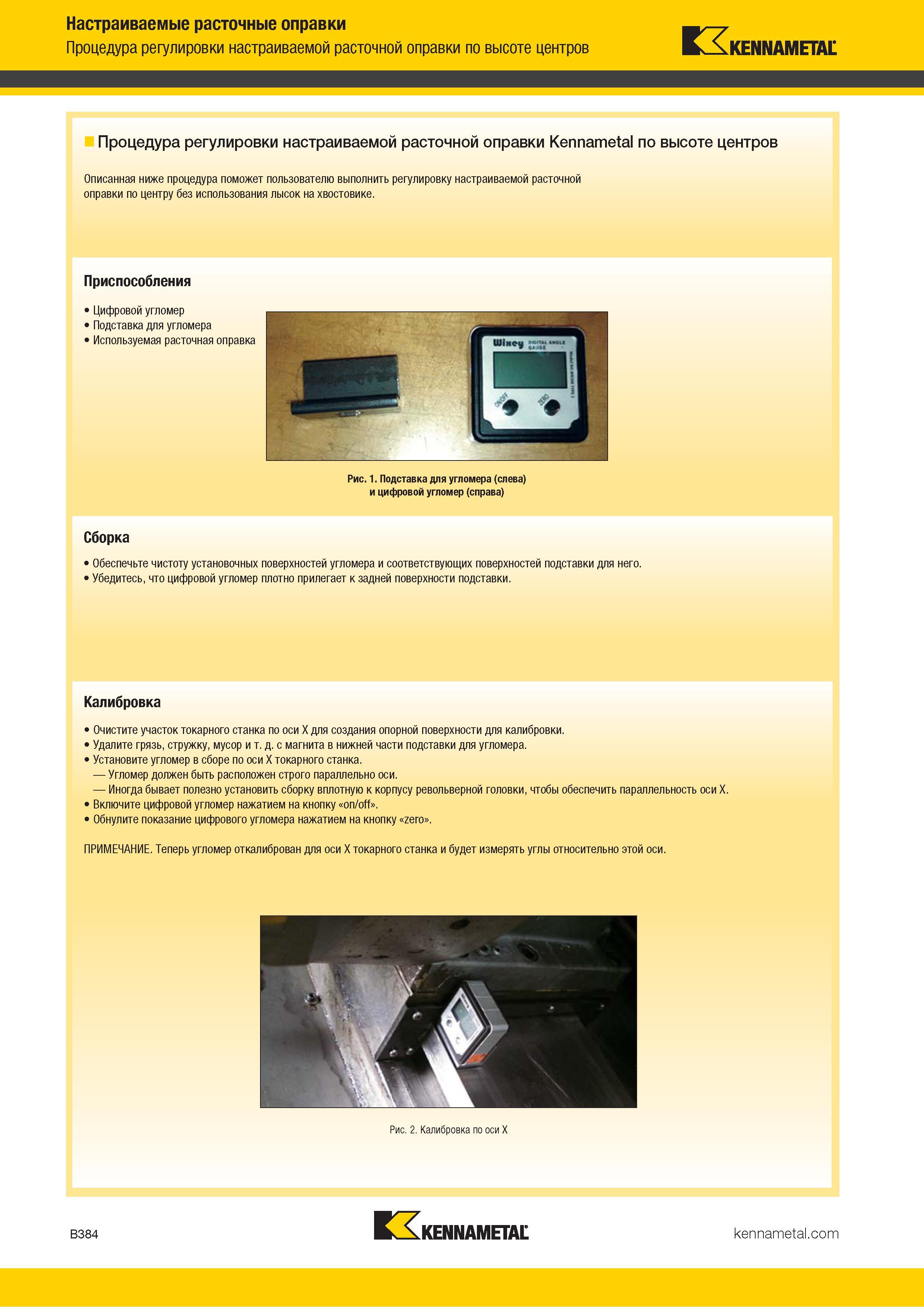

Процедура регулировки настраиваемой расточной оправки Kennametal по высоте центров Приспособления Сборка Калибровка406 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.B384 |
|||||
Процедура регулировки настраиваемой расточной оправки Kennametal по высоте центров Приспособления Сборка Калибровка Процедура регулировки настраиваемой расточной оправки Kennametal по высоте центров Приспособления Сборка Калибровка _ Описанная ниже процедура поможет пользователю выполнить регулировку настраиваемой расточной оправки по центру без использования лысок на хвостовике. Сборка Обеспечьте чистоту установочных поверхностей угломера и соответствующих поверхностей подставки для него. Убедитесь, что цифровой угломер плотно прилегает к задней поверхности подставки. Калибровка Очистите участок токарного станка по оси X для создания опорной поверхности для калибровки. Удалите грязь, стружку, мусор и т. д. с магнита в нижней части подставки для угломера. Установите угломер в сборе по оси X токарного станка. Угломер должен быть расположен строго параллельно оси. Иногда бывает полезно установить сборку вплотную к корпусу револьверной головки, чтобы обеспечить параллельность оси X. Включите цифровой угломер нажатием на кнопку on/off . Обнулите показание цифрового угломера нажатием на кнопку zero . ПРИМЕЧАНИЕ. Теперь угломер откалиброван для оси X токарного станка и будет измерять углы относительно этой оси. B384 Kennametal Процедура регулировки настраиваемой расточной оправки по высоте центров K4A.KENNAMETAL |
|||||
