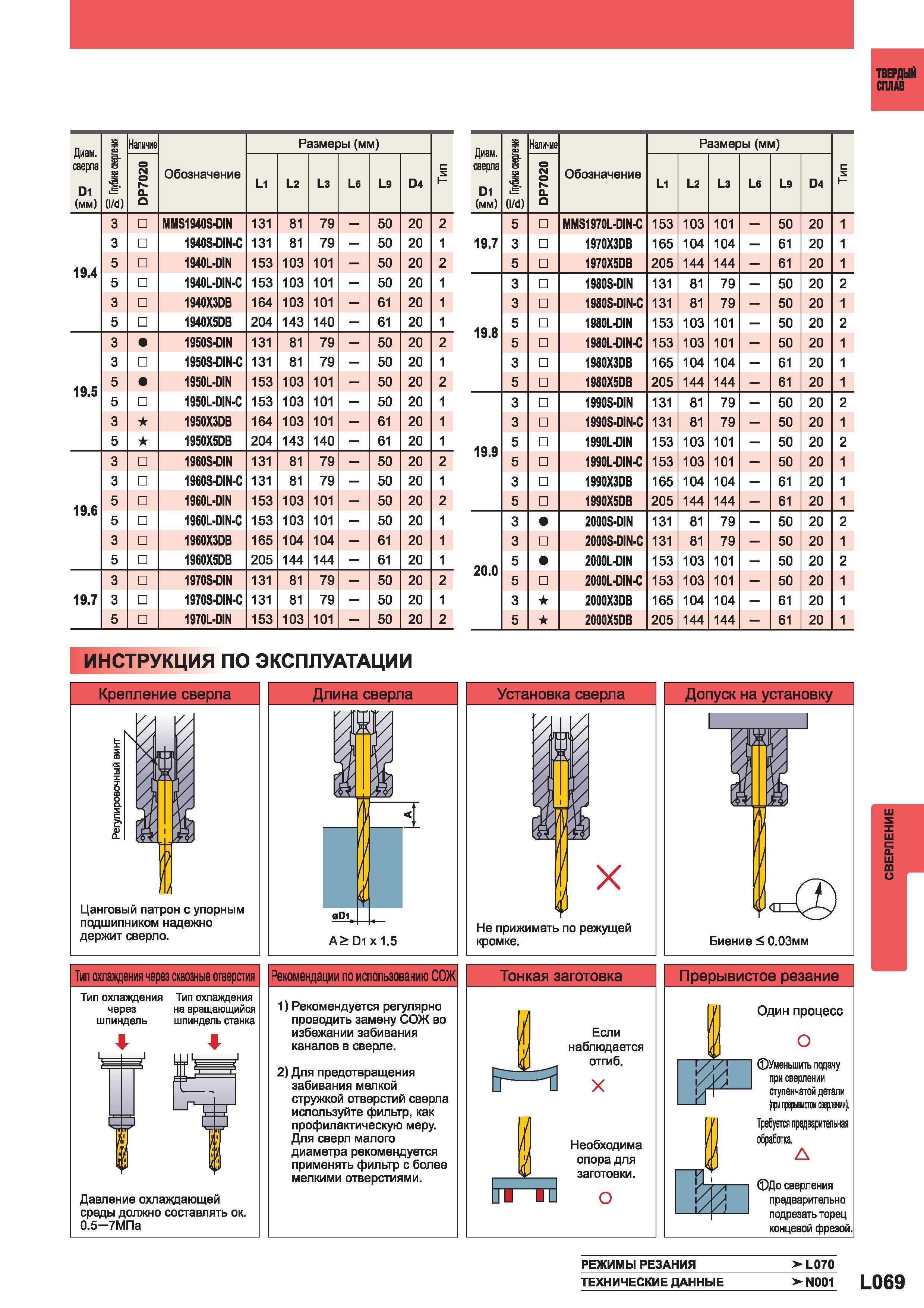

Цельные твердосплавные сверла Mitsubishi Твердый сплав Диаметр сверла D1 (мм) S i (I d) Наличие Обозначение Размеры (мм)H DP7020 L1 L2 L3 Ls L9 D

Цельные твердосплавные сверла Mitsubishi Твердый сплав Диаметр сверла D1 (мм) S. i (I d) Наличие Обозначение Размеры (мм)H DP7020 L1 L2 L3 Ls L9 D4 3 MMS1940S-DIN 131 81 79 50 20 2 3 1940S-DIN-C 131 81 79 50 20 1 19.4 5 1940L-DIN 153 103 101 - 50 20 2 5 1940L-DIN-C 153 103 101 - 50 20 1 3 1940X3DB 164 103 101 - 61 20 1 5 1940X5DB 204 143 140 - 61 20 1 3 1950S-DIN 131 81 79 50 20 2 3 1950S-DIN-C 131 81 79 50 20 1 19.5 5 1950L-DIN 153 103 101 50 20 2 5 1950L-DIN-C 153 103 101 50 20 1 3 1950X3DB 164 103 101 - 61 20 1 5 1950X5DB 204 143 140 - 61 20 1 3 1960S-DIN 131 81 79 50 20 2 3 1960S-DIN-C 131 81 79 50 20 1 19.6 5 1960L-DIN 153 103 101 50 20 2 5 1960L-DIN-C 153 103 101 50 20 1 3 19G0X3DB 165 104 104 - 61 20 1 5 1960X5DB 205 144 144 - 61 20 1 3 1970S-DIN 131 81 79 50 20 2 19.7 3 1970S-DIN-C 131 81 79 - 50 20 1 5 1970L-DIN 153 103 101 - 50 20 2 Диаметр сверла D1 (мм) g Глубина сверления Наличие Обозначение Размеры (мм)H Р7020 L1 L2 L3 Ls L9 D4 5 MMS1970L-DIN-C 153 103 101 - 50 20 1 19.7 3 1970X3DB 165 104 104 61 20 1 5 1970X5DB 205 144 144 61 20 1 3 1980S-DIN 131 81 79 50 20 2 3 1980S-DIN-C 131 81 79 - 50 20 1 19.8 5 1980L-DIN 153 103 101 - 50 20 2 5 1980L-DIN-C 153 103 101 - 50 20 1 3 1980X3DB 165 104 104 - 61 20 1 5 1980X5DB 205 144 144 61 20 1 3 1990S-DIN 131 81 79 50 20 2 3 1990S-DIN-C 131 81 79 - 50 20 1 19.9 5 1990L-DIN 153 103 101 - 50 20 2 5 1990L-DIN-C 153 103 101 - 50 20 1 3 1990X3DB 165 104 104 - 61 20 1 5 1990X5DB 205 144 144 61 20 1 3 2000S-DIN 131 81 79 50 20 2 3 2000S-DIN-C 131 81 79 50 20 1 20.0 5 2000L-DIN 153 103 101 50 20 2 5 2000L-DIN-C 153 103 101 - 50 20 1 3 2000X3DB 165 104 104 - 61 20 1 5 2000X5DB 205 144 144 - 61 20 1 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Крепление сверла Цанговый патрон с упорным подшипником надежно держит сверло. Тип охлаждения через сквозные отверстия Тип охлавдения Тип охлаждения через на вращающийся шпиндель шпиндель станка Давление охлаждающей среды должно составлять ок. 0.5 7МПа Длина сверла w И 0D1 A D1 x 1.5 Рекомендации по использованию СОЖ 1) Рекомендуется регулярно проводить замену СОЖ во избежании забивания каналов в сверле. 2) Для предотвращения забивания мелкой стружкой отверстий сверла используйте фильтр как профилактическую меру. Для сверл малого диаметра рекомендуется применять фильтр с более мелкими отверстиями. Установка сверла Не прижимать по режущей кромке. Тонкая заготовка Прерывистое резание s И1 Один процесс О Уменьшить подачу при сверлении ступенчатой детали при прерывискн сверлении До сверления предварительно подрезать торец концевой фрезой Режимы резания L070 ТЕХНИЧЕСКИЕ ДАННЫЕ -N001 L069 Сверление
