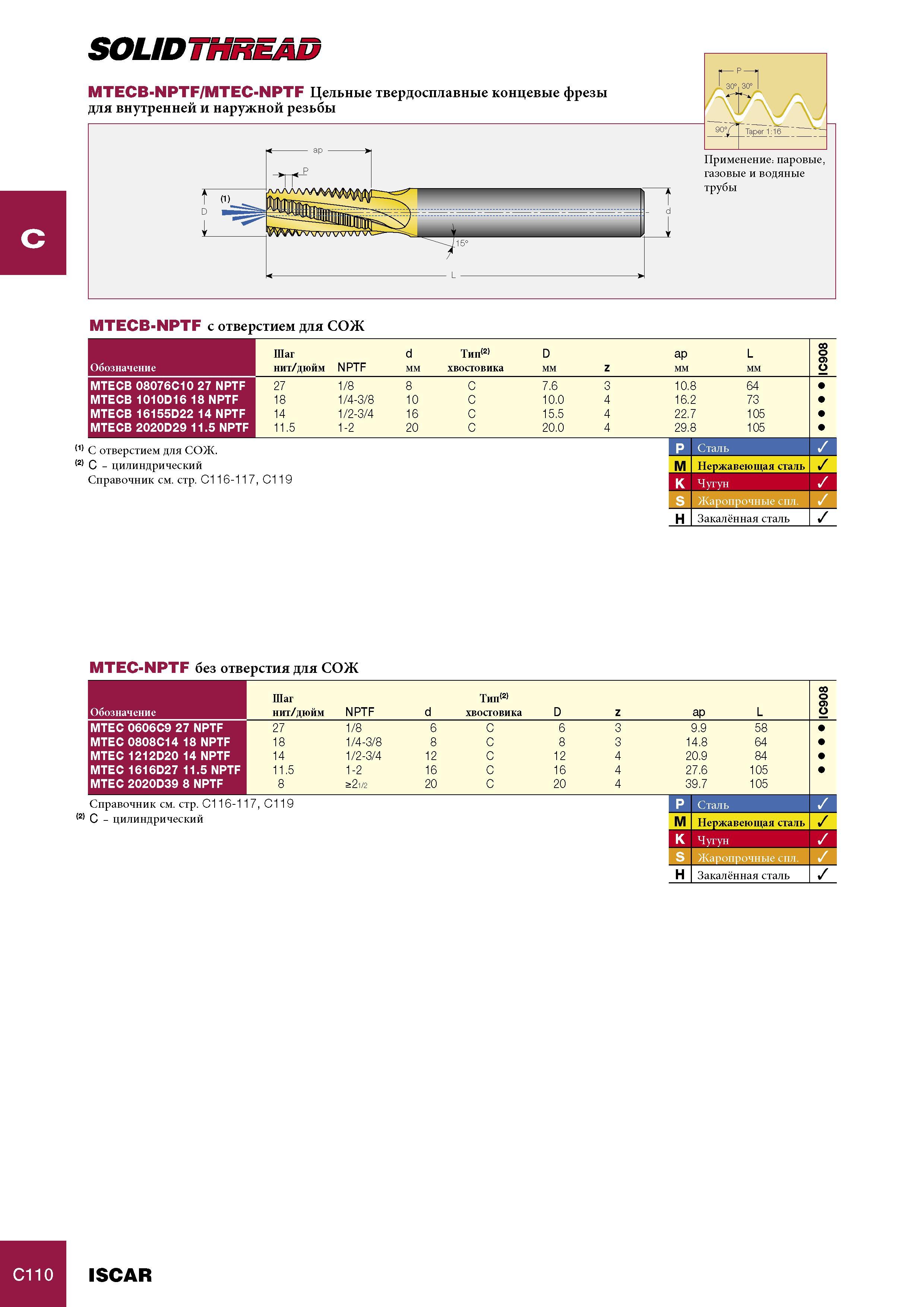

530 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.C110
Цельные твердосплавные концевые фрезы Iscar MTECB-NPTF/MTEC-NPTF для внутренней и наружной резьбы Применение паровые, газовые и водяные трубы MTECB-NPTF с от Цельные твердосплавные концевые фрезы Iscar MTECB-NPTF/MTEC-NPTF для внутренней и наружной резьбы Применение паровые, газовые и водяные трубы MTECB-NPTF с отверстием для СОЖ Обозначение Шаг нит/дюйм NPTF d мм Тип(2) хвостовика D мм z ap мм L мм 8 0 9 IC MTECB 08076C10 27 NPTF 27 1/8 8 C 7.6 3 10.8 64 MTECB 1010D16 18 NPTF 18 1/4-3/8 10 C 10.0 4 16.2 73 MTECB 16155D22 14 NPTF 14 1/2-3/4 16 C 15.5 4 22.7 105 MTECB 2020D29 11.5 NPTF 11.5 1-2 20 C 20.0 4 29.8 105 (1) С отверстием для СОЖ. (2) C - цилиндрический Справочник см. стр. C116-117, C119 P Сталь м1 Нержавеющая сталь K Чугун S Жаропрочные спл. Закалённая сталь MTEC-NPTF без отверстия для СОЖ Шаг Тип(2) 8 0 9 Обозначение нит/дюйм NPTF d хвостовика D z ap L IC MTEC 0606C9 27 NPTF 27 1/8 6 C 6 3 9.9 58 MTEC 0808C14 18 NPTF 18 1/4-3/8 8 C 8 3 14.8 64 MTEC 1212D20 14 NPTF 14 1/2-3/4 12 C 12 4 20.9 84 MTEC 1616D27 11.5 NPTF 11.5 1-2 16 C 16 4 27.6 105 MTEC 2020D39 8 NPTF 8 >21/2 20 C 20 4 39.7 105 Справочник см. стр. C116-117, C119 (2) C - цилиндрический P Сталь М Нержавеющая сталь K Чугун S Жаропрочные спл. Закалённая сталь C110 ISCAR
