Сборные резьбонарезные концевые фрезы Iscar MTSR с многолезвийными сменными резьбовыми пластинами из твердого сплава Общий вид фрезерного инструмента Обознач

Сборные резьбонарезные концевые фрезы Iscar MTSR с многолезвийными сменными резьбовыми пластинами из твердого сплава Общий вид фрезерного инструмента Обознач

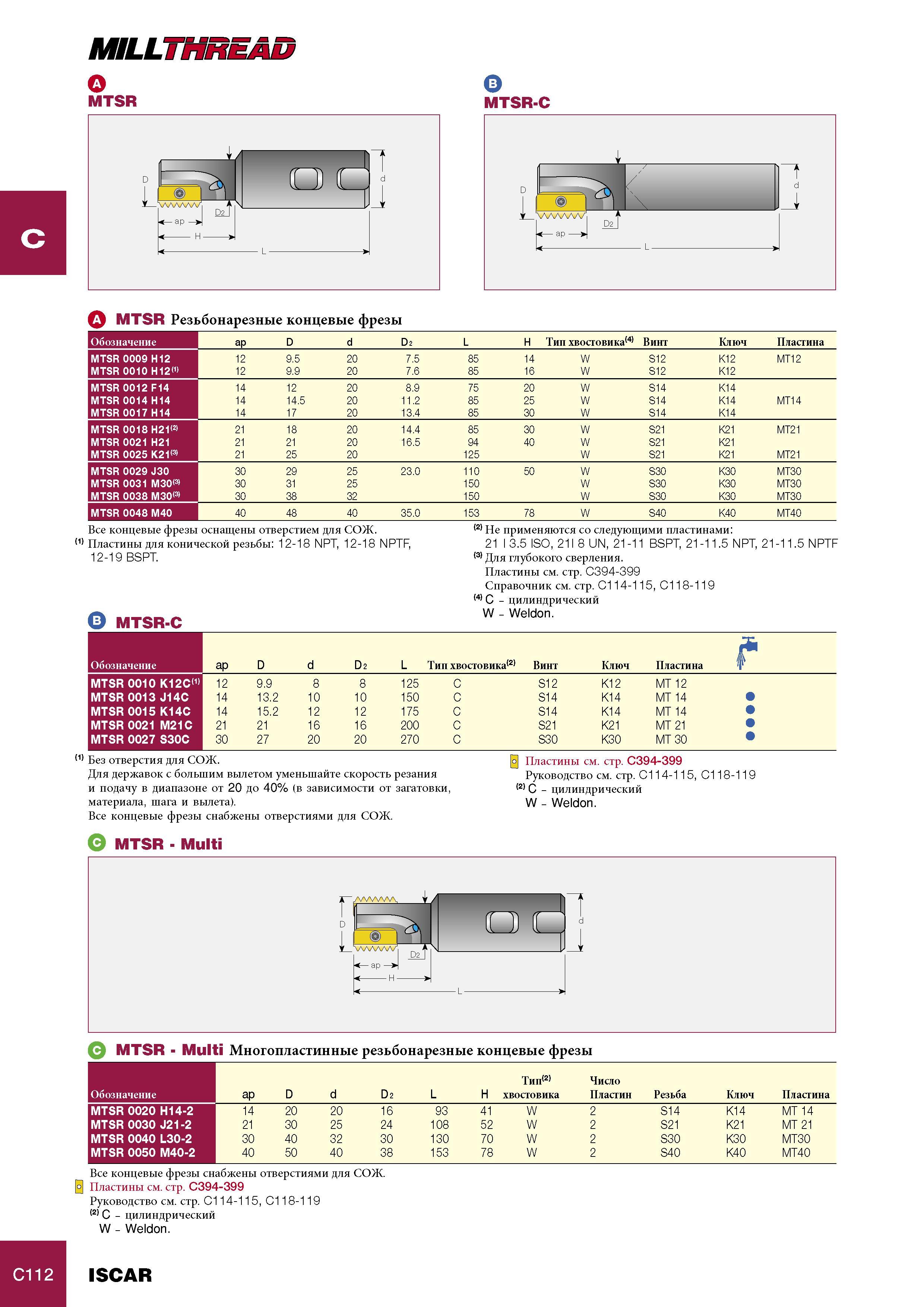

Сборные резьбонарезные концевые фрезы Iscar MTSR с многолезвийными сменными резьбовыми пластинами из твердого сплава Общий вид фрезерного инструмента Обозначение ap D d D 2 L H Тип хвостовика(4) Винт Ключ Пластина MTSR 0009 H12 12 9.5 20 7.5 85 14 W S12 K12 MT12 MTSR 0010 H12(1) 12 9.9 20 7.6 85 16 W S12 K12 MTSR 0012 F14 14 12 20 8.9 75 20 W S14 K14 MTSR 0014 H14 14 14.5 20 11.2 85 25 W S14 K14 MT14 MTSR 0017 H14 14 17 20 13.4 85 30 W S14 K14 MTSR 0018 H21(2) 21 18 20 14.4 85 30 W S21 K21 MT21 MTSR 0021 H21 21 21 20 16.5 94 40 W S21 K21 MTSR 0025 K21(3) 21 25 20 125 W S21 K21 MT21 MTSR 0029 J30 30 29 25 23.0 110 50 W S30 K30 MT30 MTSR 0031 M30<3> 30 31 25 150 W S30 K30 MT30 MTSR 0038 M30<3> 30 38 32 150 W S30 K30 MT30 MTSR 0048 M40 40 48 40 35.0 153 78 W S40 K40 MT40 Все концевые фрезы оснащены отверстием для СОЖ. (1) Пластины для конической резьбы 12-18 NPT, 12-18 NPTF, 12-19 BSPT. (2) Не применяются со следующими пластинами 21 3.5 ISO, 21I 8 UN, 21-11 BSPT, 21-11.5 NPT, 21-11.5 NPTF (3) Для глубокого сверления. Пластины см. стр. C394-399 Справочник см. стр. C114-115, C118-119 (4) C - цилиндрический W - Weldon. Обозначение ap D d D 2 L Тип хвостовика(2) Винт Ключ Пластина f1 MTSR 0010 K12C111 j 12 9.9 8 8 125 C S12 K12 MT 12 MTSR 0013 J14C 14 13.2 10 10 150 C S14 K14 MT 14 MTSR 0015 K14C 14 15.2 12 12 175 C S14 K14 MT 14 MTSR 0021 M21C 21 21 16 16 200 C S21 K21 MT 21 MTSR 0027 S30C 30 27 20 20 270 C S30 K30 MT 30 (1) Без отверстия для СОЖ. Для державок с большим вылетом уменьшайте скорость резания и подачу в диапазоне от 20 до 40% (в зависимости от загатовки, материала, шага и вылета). Все концевые фрезы снабжены отверстиями для СОЖ. MTSR - Multi Пластины см. стр. C394-399 Руководство см. стр. C114-115, C118-119 (2) C - цилиндрический W - Weldon. Обозначение ap D d D2 L H Тип(2) хвостовика Число Пластин Резьба Ключ Пластина MTSR 0020 H14-2 14 20 20 16 93 41 W 2 S14 K14 MT 14 MTSR 0030 J21-2 21 30 25 24 108 52 W 2 S21 K21 MT 21 MTSR 0040 L30-2 30 40 32 30 130 70 W 2 S30 K30 MT30 MTSR 0050 M40-2 40 50 40 38 153 78 W 2 S40 K40 MT40 Все концевые фрезы снабжены отверстиями для СОЖ. \°\ Пластины см. стр. C394-399 Руководство см. стр. C114-115, C118-119 (2) C - цилиндрический W - Weldon. C112 ISCAR
