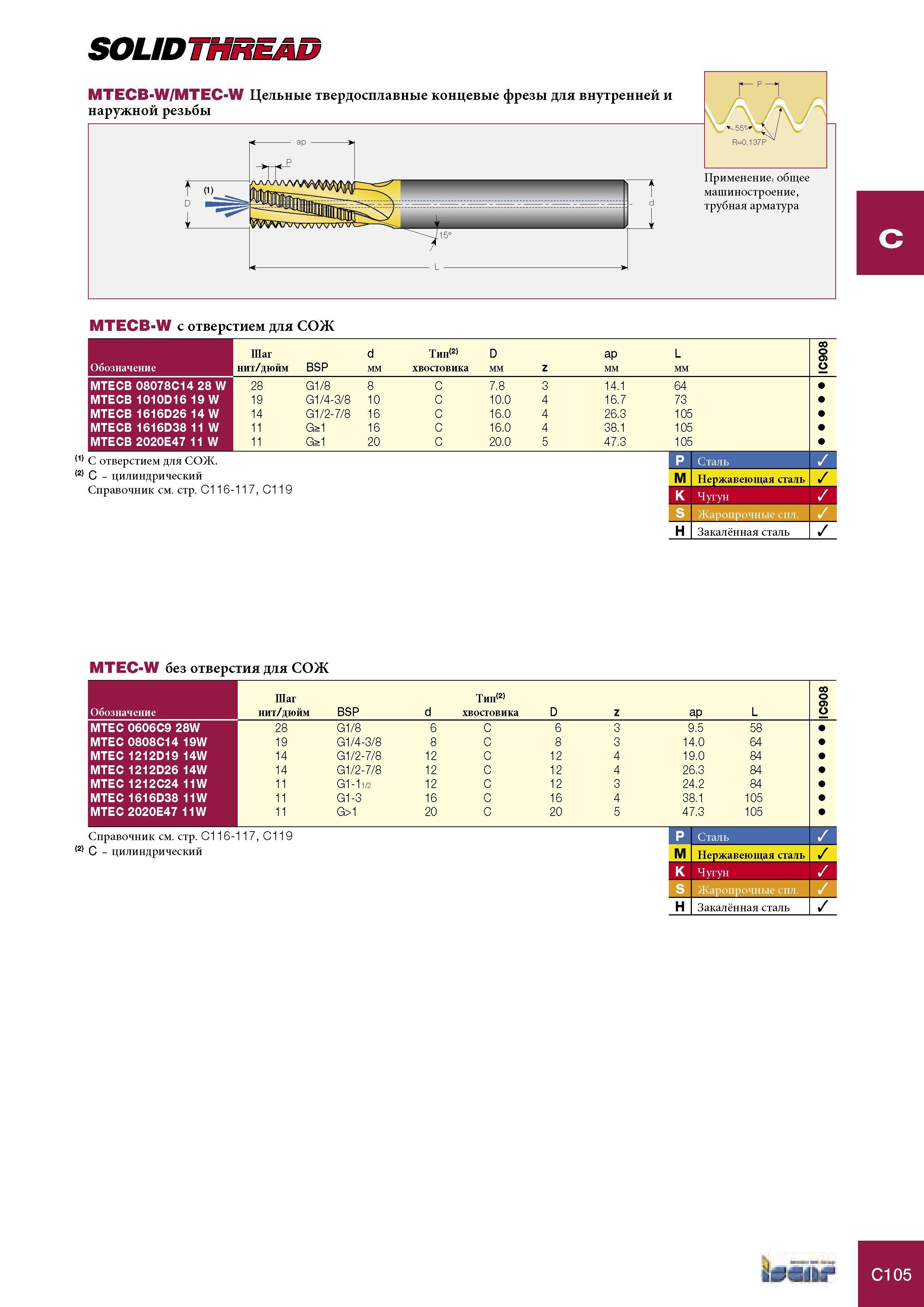

Цельные твердосплавные концевые фрезы Iscar для внутренней и наружной резьбы MTECB-W/MTEC-W Применение общее машиностроение, трубная арматура MTECB-W с отвер

Цельные твердосплавные концевые фрезы Iscar для внутренней и наружной резьбы MTECB-W/MTEC-W Применение общее машиностроение, трубная арматура MTECB-W с отверстием для СОЖ Обозначение Шаг 1нит/дюйм BSP d мм Тип(2) хвостовика D мм z ap мм L мм 8 0 9 IC MTECB 08078C14 28 W 28 G1/8 8 C 7.8 3 14.1 64 MTECB 1010D1619W 19 G1/4-3/8 10 C 10.0 4 16.7 73 MTECB 1616D2614W 14 G1/2-7/8 16 C 16.0 4 26.3 105 MTECB 1616D3811W 11 G>1 16 C 16.0 4 38.1 105 MTECB 2020E47 11 W 11 G>1 20 C 20.0 5 47.3 105 (1) С отверстием для СОЖ. (2) C - цилиндрический Справочник см. стр. C116-117, C119 P Сталь m Нержавеющая сталь k Чугун S Жаропрочные спл. h Закалённая сталь MTEC-W без отверстия для СОЖ Обозначение Шаг нит/дюйм BSP d Тип(2) хвостовика D z ap L 8 0 9 IC MTEC 0606C9 28W 28 G1/8 6 C 6 3 9.5 58 MTEC 0808C14 19W 19 G1/4-3/8 8 C 8 3 14.0 64 MTEC 1212D19 14W 14 G1/2-7/8 12 C 12 4 19.0 84 MTEC 1212D26 14W 14 G1/2-7/8 12 C 12 4 26.3 84 MTEC 1212C2411W 11 G1-11/2 12 C 12 3 24.2 84 MTEC 1616D38 11W 11 G1-3 16 C 16 4 38.1 105 MTEC 2020E47 11W 11 G>1 20 C 20 5 47.3 105 Справочник см. стр. C116-117, C119 P Сталь (2) C - цилиндрический M Нержавеющая сталь K Чугун S Жаропрочные спл. Закалённая сталь C105
