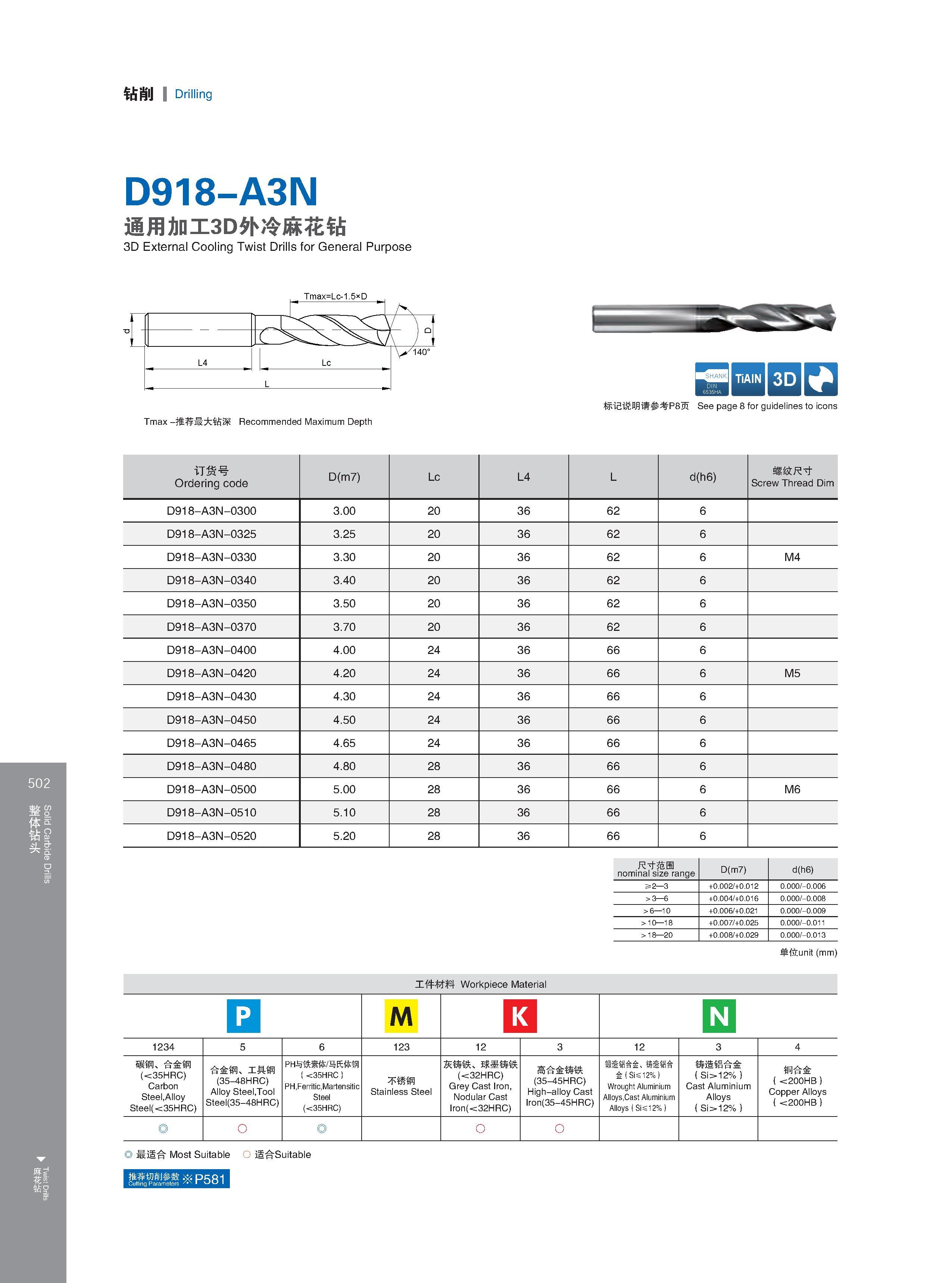

Цельные спиральные сверла GESAC D918-A3N из твердого сплава С гладким цилиндрическим хвостовиком (ц/х) без внутренних каналов для подвода СОЖ508 Каталог GESAC 2015 Станочный металлорежущий инструмент Сборный с СРП и монолитный Стр.502 |
|||||
Цельные спиральные сверла GESAC D918-A3N из твердого сплава С гладким цилиндрическим хвостовиком (ц/х) без внутренних каналов для подвода СОЖ Цельные спиральные сверла GESAC D918-A3N из твердого сплава С гладким цилиндрическим хвостовиком (ц/х) без внутренних каналов для подвода СОЖ _ в зону обработки Solid Carbide Twist Drills 钻削 Drilling 通用加工3D外冷麻花钻 3D External Cooling Twist Drills for General Purpose 标记说明请参考P8页 See page 8 for guidelines to icons Расшифровку графических символов каталога см. на стр. 8 Tmax -推荐最大钻深 Recommended Maximum Depth Максимальная глубина сверления отверстий в металле (рекомендованная) 订货号 Ordering code D(m7) Lc L4 L d(h6) 螺纹尺寸 Screw Thread Dim D918-A3N-0300 3.00 20 36 62 6 D918-A3N-0325 3.25 20 36 62 6 D918-A3N-0330 3.30 20 36 62 6 M4 D918-A3N-0340 3.40 20 36 62 6 D918-A3N-0350 3.50 20 36 62 6 D918-A3N-0370 3.70 20 36 62 6 D918-A3N-0400 4.00 24 36 66 6 D918-A3N-0420 4.20 24 36 66 6 M5 D918-A3N-0430 4.30 24 36 66 6 D918-A3N-0450 4.50 24 36 66 6 D918-A3N-0465 4.65 24 36 66 6 D918-A3N-0480 4.80 28 36 66 6 D918-A3N-0500 5.00 28 36 66 6 M6 D918-A3N-0510 5.10 28 36 66 6 D918-A3N-0520 5.20 28 36 66 6 尺寸范围 nominal size range D(m7) d(h6) 彡2 3 +0.002/+0.012 0.000/-0.006 >3 6 +0.004/+0.016 0.000/-0.008 >6 10 +0.006/+0.021 0.000/-0.009 >10 18 +0.007/+0.025 0.000/-0.011 >18 20 +0.008/+0.029 0.000/-0.013 单位unit (mm) 工件材料 Workpiece Material Обрабатываемые материалы по ISO M 1234 5 6 123 12 3 12 3 4 碳钢 合金钢 (<35HRC) Carbon Steel,Alloy Steel(<35HRC) 合金钢 工具钢 (35-48HRC) Alloy Steel,Tool Steel(35-48HRC) PH与铁素体/马氏体钢 (<35HRC) PH,Ferritic,Martensitic Steel (<35HRC) 不锈钢 Stainless Steel Нержавеющая сталь 灰铸铁 球墨铸铁 (<32HRC) Grey Cast Iron, Nodular Cast Iron(<32HRC) 高合金铸铁 (35-45HRC) High-alloy Cast Iron(35-45HRC) 锻造铝合金 铸造铝合 金（Sis12%) Wrought Aluminium Alloys,Cast Aluminium Alloys(Sis12%) 铸造铝合金 (Si>12%) Cast Aluminium Alloys Алюминий и алюминиевые сплавы (Si>12%) 铜合金 (<200HB) Copper Alloys Сплавы меди (<200HB) O 最适合 Most Suitable O 适合Suitable 推荐切削参数&PRft1 Cutting Parameters /,x 1 |
|||||
