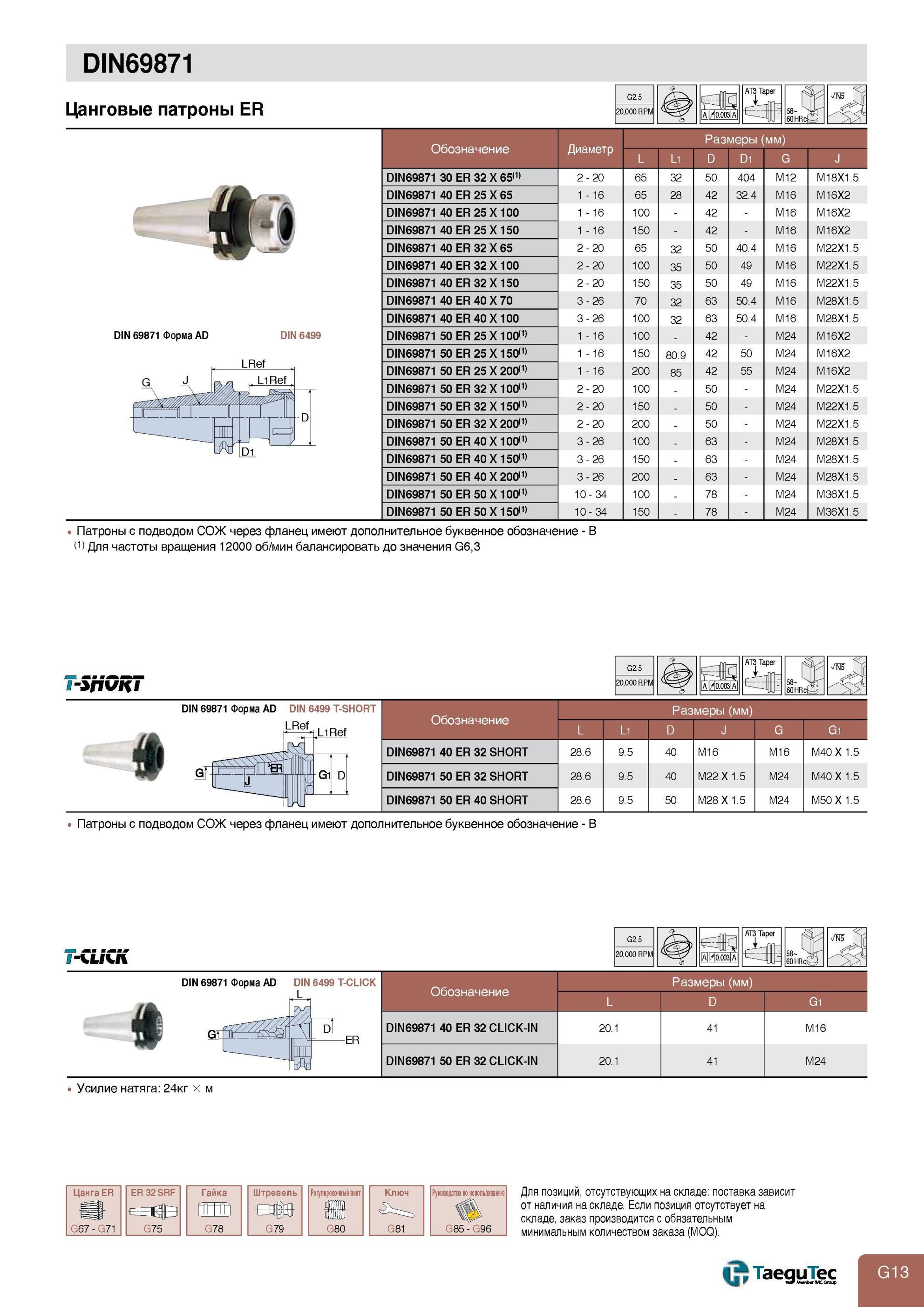

Цанговые патроны ER Taegutec Стандартной и укороченной длины Инструментальная оснастка по стандарту DIN 69871 Таблицы основных размеров DIN69871 Цанговые патроны ER DIN 69871 Форма AD DIN 6499 G2.5 20,000 RPM AT3 Taper Размеры (мм) диаметр L L1 D D1 G DIN69871 30 ER 32 X 65(1) 2 - 20 65 32 50 404 M12 M18X1.5 DIN69871 40 ER 25 X 65 1 - 16 65 28 42 32.4 M16 M16X2 DIN69871 40 ER 25 X 100 1 - 16 100 - 42 - M16 M16X2 DIN69871 40 ER 25 X 150 1 - 16 150 - 42 - M16 M16X2 DIN69871 40 ER 32 X 65 2 - 20 65 32 50 40.4 M16 M22X1.5 DIN69871 40 ER 32 X 100 2 - 20 100 35 50 49 M16 M22X1.5 DIN69871 40 ER 32 X 150 2 - 20 150 35 50 49 M16 M22X1.5 DIN69871 40 ER 40 X 70 3 - 26 70 32 63 50.4 M16 M28X1.5 DIN69871 40 ER 40 X 100 3 - 26 100 32 63 50.4 M16 M28X1.5 DIN69871 50 ER 25 X 100<1) 1 - 16 100 - 42 - M24 M16X2 DIN69871 50 ER 25 X 150<1) 1 - 16 150 80.9 42 50 M24 M16X2 DIN69871 50 ER 25 X 200<1) 1 - 16 200 85 42 55 M24 M16X2 DIN69871 50 ER 32 X 100111 2 2 О 100 - 50 - M24 M22X1.5 DIN69871 50 ER 32 X 150<1) 2 2 о 150 - 50 - M24 M22X1.5 DIN69871 50 ER 32 X 200<1) 2 2 о 200 - 50 - M24 M22X1.5 DIN69871 50 ER 40 X 100<1) 6 2 3 100 - 63 - M24 M28X1.5 DIN69871 50 ER 40 X 150<1) 6 2 3 150 - 63 - M24 M28X1.5 DIN69871 50 ER 40 X 200<1) 6 2 3 200 - 63 - M24 M28X1.5 DIN69871 50 ER 50 X 1003 0 100 - 78 - M24 M36X1.5 DIN69871 50 ER 50 X 150<1) 3 0 150 - 78 - M24 M36X1.5 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В (1) Для частоты вращения 12000 об/мин балансировать до значения G6,3 A / 0.0031 A DIN 69871 Форма AD DIN 6499 T-SHORT LRef L1 Ref Обозначение DIN69871 40 ER 32 SHORT DIN69871 50 ER 32 SHORT DIN69871 50 ER 40 SHORT AT3 Taper Размеры (мм) L L1 D J G G1 28.6 9.5 40 M16 M16 M40 X 1.5 28.6 9.5 40 M22 X 1.5 M24 M40 X 1.5 28.6 9.5 50 M28 X 1.5 M24 M50 X 1.5 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В 20,000 RPM All/10.0031 A DIN 69871 Форма AD /Ж DIN 6499 T-CLICK L Обозначение Размеры (мм) L D Gi 4i 14:11 _D = ER DIN69871 40 ER 32 CLICK-IN 20.1 41 M16 hm Wd DIN69871 50 ER 32 CLICK-IN 20.1 41 M24 Усилие натяга 24кг х м Цанга ER G67 - G71 ER32SRF G75 гайка G78 Штревель G79 Регулировочный винт G80 G81 Руководство по использованию G85 - G96 Ключ Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). TaeguTec w#Member 3
