Инструментальная оснастка Taegutec по стандарту DIN 69871 Стандартные размеры Цанговый патрон с балансировочными кольцами Отверстие для подачи СОЖ Для час

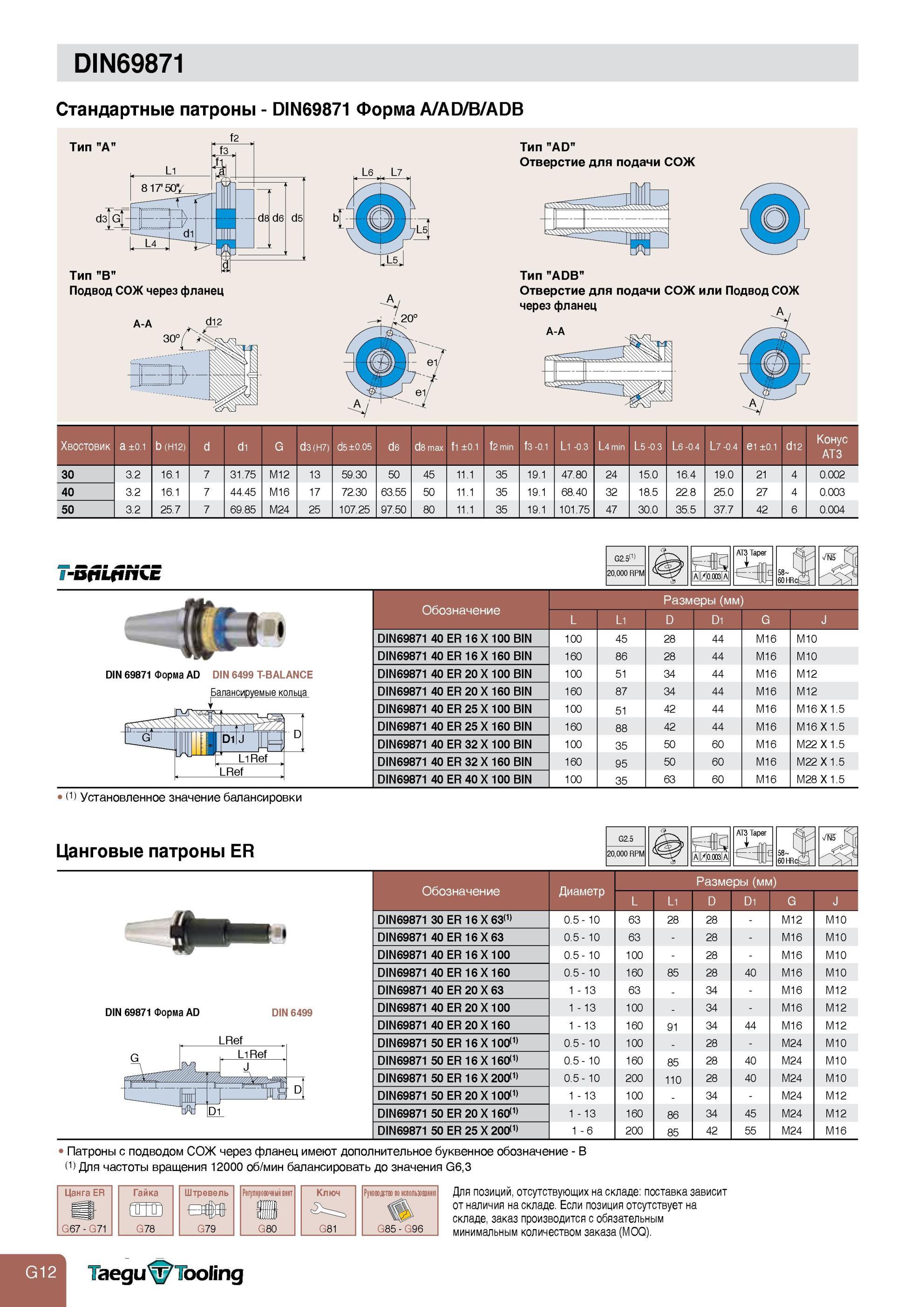

Инструментальная оснастка Taegutec по стандарту DIN 69871 Стандартные размеры Цанговый патрон с балансировочными кольцами Отверстие для подачи СОЖ Для частоты враще DIN69871 Стандартные патроны - DIN69871 Форма A/AD/B/ADB d5 b тип"AD" Отверстие для подачи СОЖ rw- тип"ADB" Отверстие для подачи СОЖ или Подвод СОЖ через фланец A-A Хвостовик a ±o.i Ь(H12) d d1 G d3 (H7)О О +1 О d6 d8 max f1 ±0.1 f2 min f3 -0.1 L1 -0.3 L4 min L5 -0.3 L6 -0.4 L7 -0.4 e1 ±0.1 d12 Конус AT3 30 3.2 16.1 7 31.75 M12 13 59.30 50 45 11.1 35 19.1 47.80 24 15.0 16.4 19.0 21 4 0.002 40 3.2 16.1 7 44.45 M16 17 72.30 63.55 50 11.1 35 19.1 68.40 32 18.5 22.8 25.0 27 4 0.003 50 3.2 25.7 7 69.85 M24 25 107.25 97.50 80 11.1 35 19.1 101.75 47 30.0 35.5 37.7 42 6 0.004 DIN 69871 Форма AD DIN 6499 T-BALANCE Балансируемые кольца Pi LlRef LRef G2.5(1) AT3 Taper Обозначение L L1 Разм D еры (мм D1 G J DIN69871 40 ER 16 X 100 BIN 100 45 28 44 M16 M10 DIN69871 40 ER 16 X 160 BIN 160 86 28 44 M16 M10 DIN69871 40 ER 20 X 100 BIN 100 51 34 44 M16 M12 DIN69871 40 ER 20 X 160 BIN 160 87 34 44 M16 M12 DIN69871 40 ER 25 X 100 BIN 100 51 42 44 M16 M16 X 1.5 DIN69871 40 ER 25 X 160 BIN 160 88 42 44 M16 M16 X 1.5 DIN69871 40 ER 32 X 100 BIN 100 35 50 60 M16 M22 X 1.5 DIN69871 40 ER 32 X 160 BIN 160 95 50 60 M16 M22 X 1.5 DIN69871 40 ER 40 X 100 BIN 100 35 63 60 M16 M28 X 1.5 (1) Установленное значение балансировки Цанговые патроны ER DIN 69871 Форма AD DIN 6499 LRef G2.5 20,000 RPM AT3 Taper У Обозначение Диаметр Размеры (мм) L L1 D D1 G J DIN69871 30 ER 16 X 63(1) 0.5 - 10 63 28 28 - M12 M10 DIN69871 40 ER 16 X 63 10 .5 0. 63 - 28 - M16 M10 DIN69871 40 ER 16 X 100 10 .5 0. 100 - 28 - M16 M10 DIN69871 40 ER 16 X 160 10 .5 0. 160 85 28 40 M16 M10 DIN69871 40 ER 20 X 63 1 - 13 63 - 34 - M16 M12 DIN69871 40 ER 20 X 100 1 - 13 100 - 34 - M16 M12 DIN69871 40 ER 20 X 160 1 - 13 160 91 34 44 M16 M12 DIN69871 50 ER 16 X 100111 10 .5 0. 100 - 28 - M24 M10 DIN69871 50 ER 16 X 160<1) 10 .5 0. 160 85 28 40 M24 M10 DIN69871 50 ER 16 X 200<1) 0.5 - 10 200 110 28 40 M24 M10 DIN69871 50 ER 20 X 100<1) 1 - 13 100 - 34 - M24 M12 DIN69871 50 ER 20 X 160111 1 - 13 160 86 34 45 M24 M12 DIN69871 50 ER 25 X 200<1) 1 - 6 200 85 42 55 M24 M16 Патроны с подводом СОЖ через фланец имеют дополнительное буквенное обозначение - В (1) Для частоты вращения 12000 об/мин балансировать до значения G6,3 Цанга ER G67 - G71 гайка Штревель G79 G78 Рерровочный винт G80 G81 Руководство по использованию G85 - G96 Для позиций, отсутствующих на складе поставка зависит от наличия на складе. Если позиция отсутствует на складе, заказ производится с обязательным минимальным количеством заказа (MOQ). Taegu&Tooling 20,000 RPM Ключ Тип "B" d Подвод СОЖ через фланец Тип "A"
