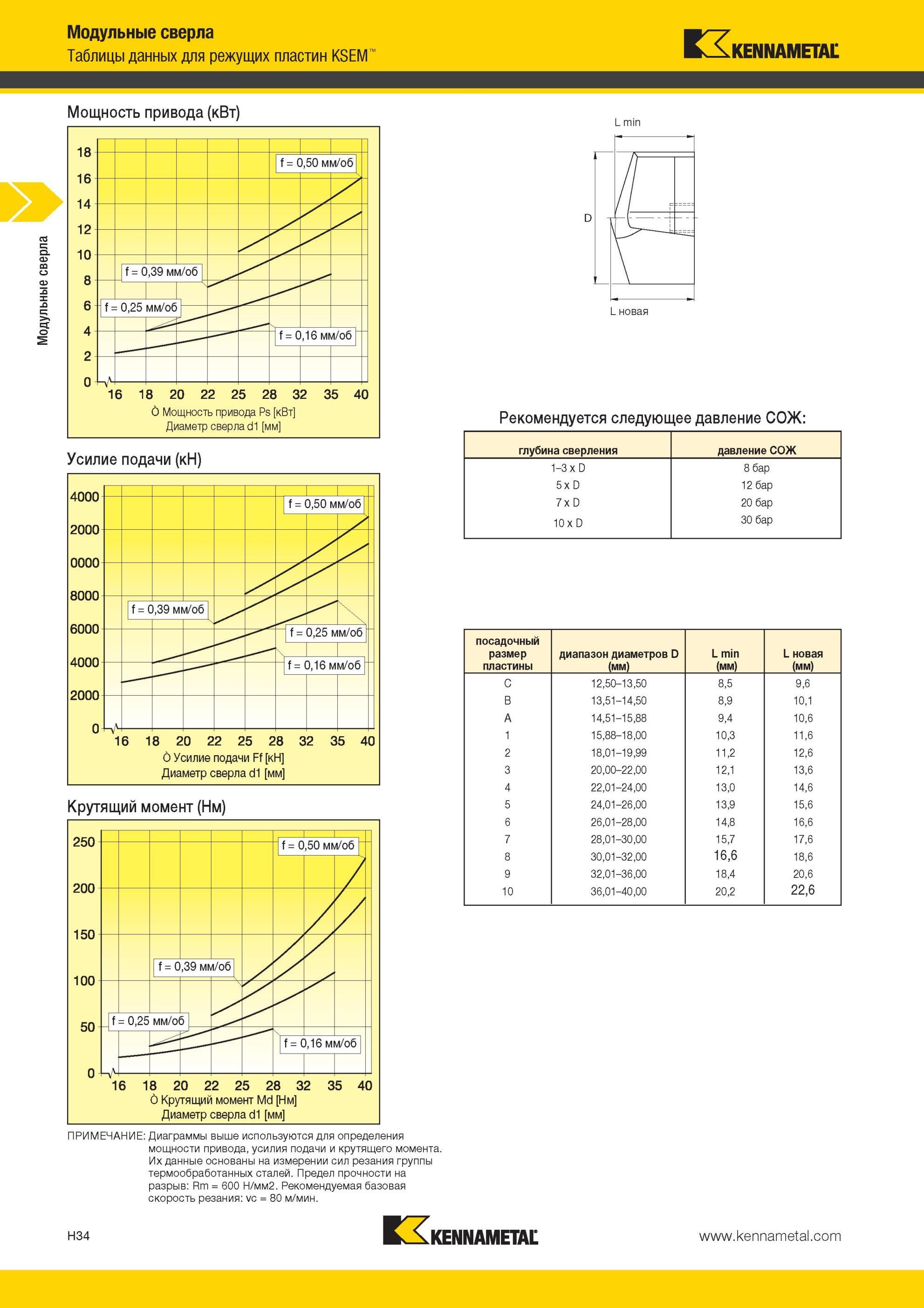

Таблицы данных для режущих пластин Kennametal KSEM Модульные сверла Мощность привода (кВт) f = 0 ),50 б о м/о J f = 0,39 мм/об f = 0,25 мм/об f = 0 ,16 /об 16 18 20 22 25 28 32 35 40 О Мощность привода Ps кВт Диаметр сверла d1 мм L min Усилие подачи (кН) 4000 2000 0000 8000 6000 4000 2000 0 Крутящий момент (Нм) 250 200 150 100 50 0 Рекомендуется следующее давление СОЖ глубина сверления давление СОЖ 1-3 x D 8 бар 5 x D 12 бар 7 x D 20 бар 10 x D 30 бар посадочный размер пластины диапазон диаметров D (мм) L min (мм) L новая (мм) C 12,50-13,50 8,5 9,6 B 13,51-14,50 8,9 10,1 A 14,51-15,88 9,4 10,6 1 15,88-18,00 10,3 11,6 2 18,01-19,99 11,2 12,6 3 20,00-22,00 12,1 13,6 4 22,01-24,00 13,0 14,6 5 24,01-26,00 13,9 15,6 6 26,01-28,00 14,8 16,6 7 28,01-30,00 15,7 17,6 8 30,01-32,00 16,6 18,6 9 32,01-36,00 18,4 20,6 10 36,01-40,00 20,2 22,6 ПРИМЕЧАНИЕ Диаграммы выше используются для определения мощности привода, усилия подачи и крутящего момента. Их данные основаны на измерении сил резания группы термообработанных сталей. Предел прочности на разрыв Rm = 600 Н/мм2. Рекомендуемая базовая скорость резания vc = 80 м/мин . H34 KXxENNAMETAL 16 18 20 22 25 28 32 35 40 О Усилие подачи Ff кН Диаметр сверла d1 мм 16 18 20 22 25 28 32 35 40 О Крутящий момент Md Нм Диаметр сверла d1 мм
