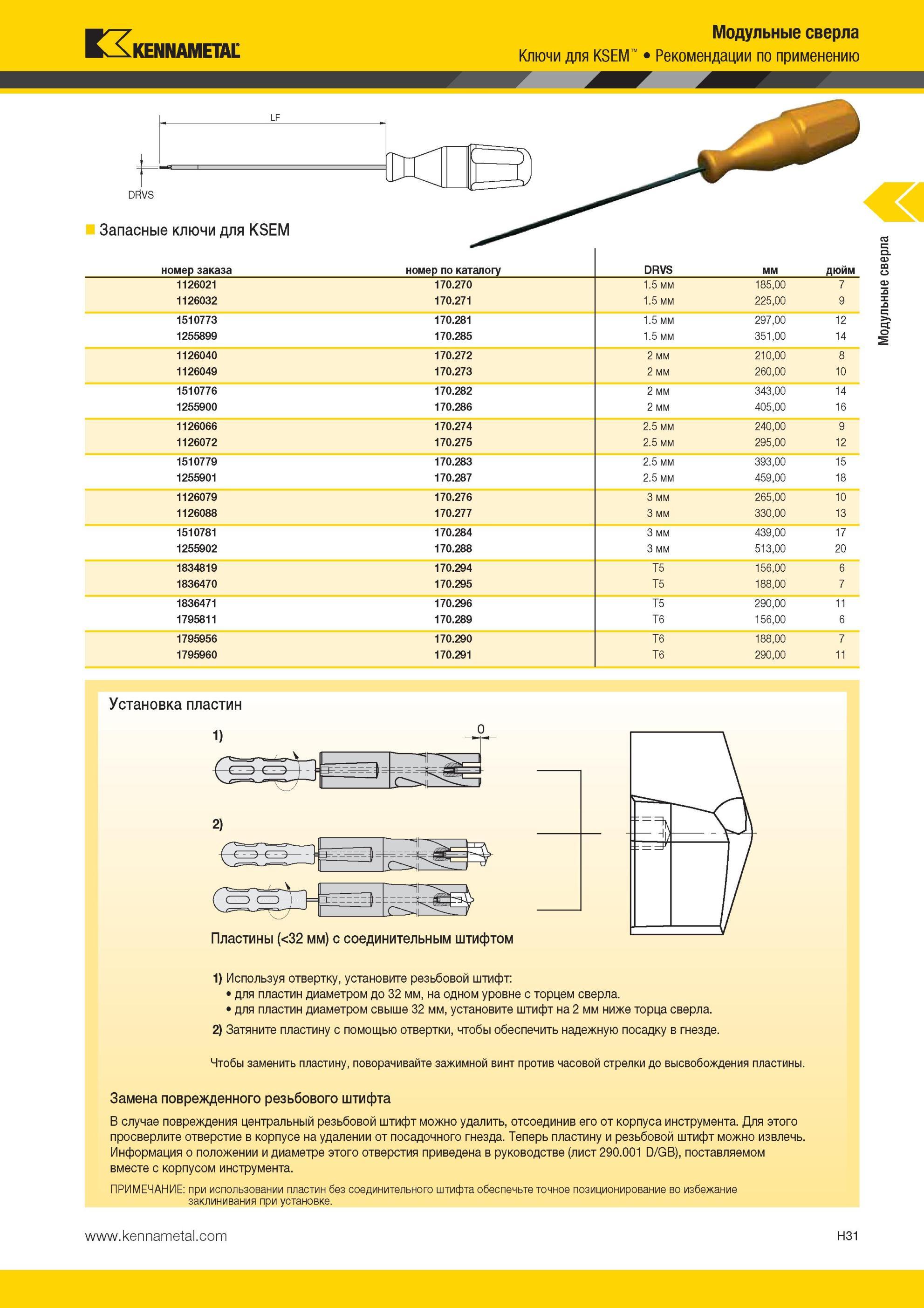

DFVS Запасные ключи Kennametal для KSEM Ключи для KSEM Модульные сверла Рекомендации по применению номер заказа номер по каталогу DRVS мм дюйм 1126021

DFVS Запасные ключи Kennametal для KSEM Ключи для KSEM Модульные сверла Рекомендации по применению номер заказа номер по каталогу DRVS мм дюйм 1126021 170.270 1.5 мм 185,ОО 7 1126032 170.271 1.5 мм 225,ОО 9 1510773 170.281 1.5 мм 297,ОО 12 1255899 170.285 1.5 мм 351,ОО 14 1126040 170.272 2 мм 21О,ОО 8 1126049 170.273 2 мм 26О,ОО 1О 1510776 170.282 2 мм 343,ОО 14 1255900 170.286 2 мм 4О5,ОО 16 1126066 170.274 2.5 мм 24О,ОО 9 1126072 170.275 2.5 мм 295,ОО 12 1510779 170.283 2.5 мм 393,ОО 15 1255901 170.287 2.5 мм 459,ОО 18 1126079 170.276 3 мм 265,ОО 1О 1126088 170.277 3 мм 33О,ОО 13 1510781 170.284 3 мм 439,ОО 17 1255902 170.288 3 мм 513,ОО 2О 1834819 170.294 T5 156,ОО 6 1836470 170.295 T5 188,ОО 7 1836471 170.296 T5 29О,ОО 11 1795811 170.289 T6 156,ОО 6 1795956 170.290 T6 188,ОО 7 1795960 170.291 T6 29О,ОО 11 Установка пластин 1) 2) Пластины (<32 мм) с соединительным штифтом 1) Используя отвертку, установите резьбовой штифт для пластин диаметром до 32 мм, на одном уровне с торцем сверла. для пластин диаметром свыше 32 мм, установите штифт на 2 мм ниже торца сверла. 2) Затяните пластину с помощью отвертки, чтобы обеспечить надежную посадку в гнезде. Чтобы заменить пластину, поворачивайте зажимной винт против часовой стрелки до высвобождения пластины. Замена поврежденного резьбового штифта В случае повреждения центральный резьбовой штифт можно удалить, отсоединив его от корпуса инструмента. Для этого просверлите отверстие в корпусе на удалении от посадочного гнезда. Теперь пластину и резьбовой штифт можно извлечь. Информация о положении и диаметре этого отверстия приведена в руководстве (лист 29О.ОО1 D/GB), поставляемом вместе с корпусом инструмента. ПРИМЕЧАНИЕ при использовании пластин без соединительного штифта обеспечьте точное позиционирование во избежание заклинивания при установке. LF 0 Н31 Модульные сверла
