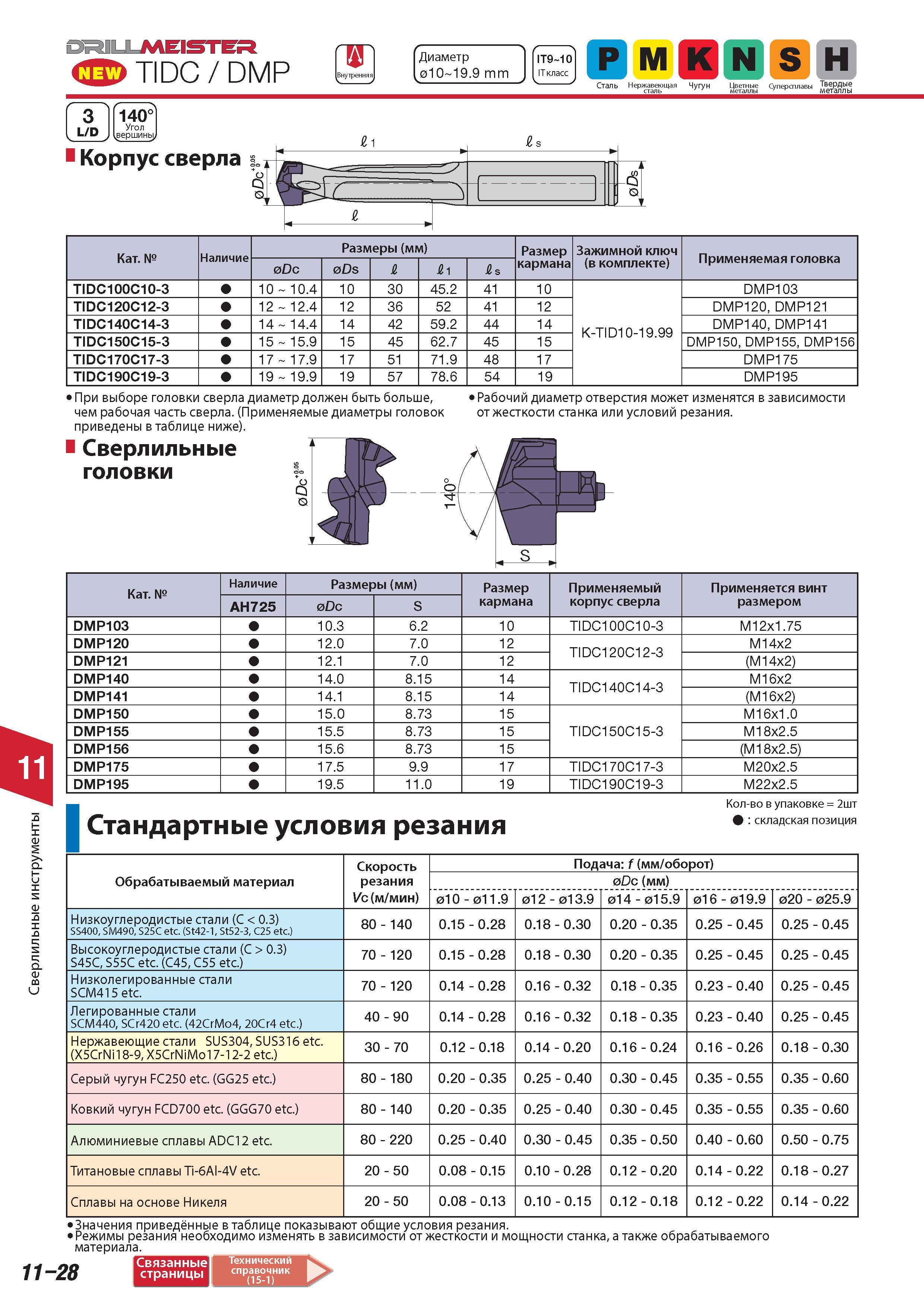

Сверлильные инструменты Tungaloy ЗЕ TIDC DMP Внутренняя V 01О 19 9 mm IT9 10 IT класс P M К N S H Чугун 3 L/D 140 Угол вершины Корпус сверла R R S 1 -riS

Сверлильные инструменты Tungaloy ЗЕ TIDC DMP Внутренняя V 01О 19.9 mm IT9 10 IT класс P M К N S H Чугун 3 L/D 140 Угол вершины Корпус сверла R R S 1 -riS s R Категория Наличие Размеры (мм) Размер кармана Зажимной ключ (в комплекте) Применяемая головка Dc Ds R Ri R s TIDC100C10-3 10 10.4 10 30 45.2 41 10 K-TID10-19.99 DMP103 TIDC120C12-3 12 12.4 12 36 52 41 12 DMP120 DMP121 TIDC140C14-3 14 14.4 14 42 59.2 44 14 DMP140 DMP141 TIDC150C15-3 15 15.9 15 45 62.7 45 15 DMP150 DMP155 DMP156 TIDC170C17-3 17 17.9 17 51 71.9 48 17 DMP175 TIDC190C19-3 19 19.9 19 57 78.6 54 19 DMP195 При выборе головки сверла диаметр должен быть больше чем рабочая часть сверла. (Применяемые диаметры головок приведены в таблице ниже). Сверлильные головки d о Рабочий диаметр отверстия может изменятся в зависимости от жесткости станка или условий резания. Категория Наличие Размеры (мм) Размер кармана Применяемый корпус сверла Применяется винт размером AH725 Dc S DMP103 10.3 6.2 10 TIDC100C10-3 M12x1.75 DMP120 12.0 7.0 12 TIDC120C12-3 M14x2 DMP121 12.1 7.0 12 (M14x2) DMP140 14.0 8.15 14 TIDC140C14-3 M16x2 DMP141 14.1 8.15 14 (M16x2) DMP150 15.0 8.73 15 TIDC150C15-3 M16x1.0 DMP155 15.5 8.73 15 M18x2.5 DMP156 15.6 8.73 15 (M18x2.5) DMP175 17.5 9.9 17 TIDC170C17-3 M20x2.5 DMP195 19.5 11.0 19 TIDC190C19-3 M22x2.5 Стандартные условия резания Количество в упаковке 2шт :складская позиция Обрабатываемый материал Скорость резания Vc (м мин) Подача f (мм/оборот) Dc (мм) 010 - 011.9 012 - 013.9 014 - 015.9 016 - 019.9 020 - 025.9 Низкоуглеродистые стали (C 0.3) SS400 SM490 S25C etc. (St42-1 St52-3 C25 etc.) 80 - 140 0.15 - 0.28 0.18 - 0.30 0.20 - 0.35 0.25 - 0.45 0.25 - 0.45 Высокоуглеродистые стали (C 0.3) S45C S55C etc. (C45 C55 etc.) 70 - 120 0.15 - 0.28 0.18 - 0.30 0.20 - 0.35 0.25 - 0.45 0.25 - 0.45 Низколегированные стали SCM415 etc. 70 - 120 0.14 - 0.28 0.16 - 0.32 0.18 - 0.35 0.23 - 0.40 0.25 - 0.45 Легированные стали SCM440 SCr420 etc. (42CrMo4 20Cr4 etc.) 40 - 90 0.14 - 0.28 0.16 - 0.32 0.18 - 0.35 0.23 - 0.40 0.25 - 0.45 Нержавеющие стали SUS304 SUS316 etc. (X5CrNi18-9 X5CrNiMo17-12-2 etc.) 30 - 70 0.12 - 0.18 0.14 - 0.20 0.16 - 0.24 0.16 - 0.26 0.18 - 0.30 Серый чугун FC250 etc. (GG25 etc.) 80 - 180 0.20 - 0.35 0.25 - 0.40 0.30 - 0.45 0.35 - 0.55 0.35 - 0.60 Ковкий чугун FCD700 etc. (GGG70 etc.) 80 - 140 0.20 - 0.35 0.25 - 0.40 0.30 - 0.45 0.35 - 0.55 0.35 - 0.60 Алюминиевые сплавы ADC12 etc. 80 - 220 0.25 - 0.40 0.30 - 0.45 0.35 - 0.50 0.40 - 0.60 0.50 - 0.75 Титановые сплавы Ti-6Al-4V etc. 20 - 50 0.08 - 0.15 0.10 - 0.28 0.12 - 0.20 0.14 - 0.22 0.18 - 0.27 Сплавы на основе Никеля 20 - 50 0.08 - 0.13 0.10 - 0.15 0.12 - 0.18 0.12 - 0.22 0.14 - 0.22 Значения приведённые в таблице показывают общие условия резания. Режимы резания необходимо изменять в зависимости от жесткости и мощности станка а также обрабатываемого материала. 11-28 Связанные страницы
