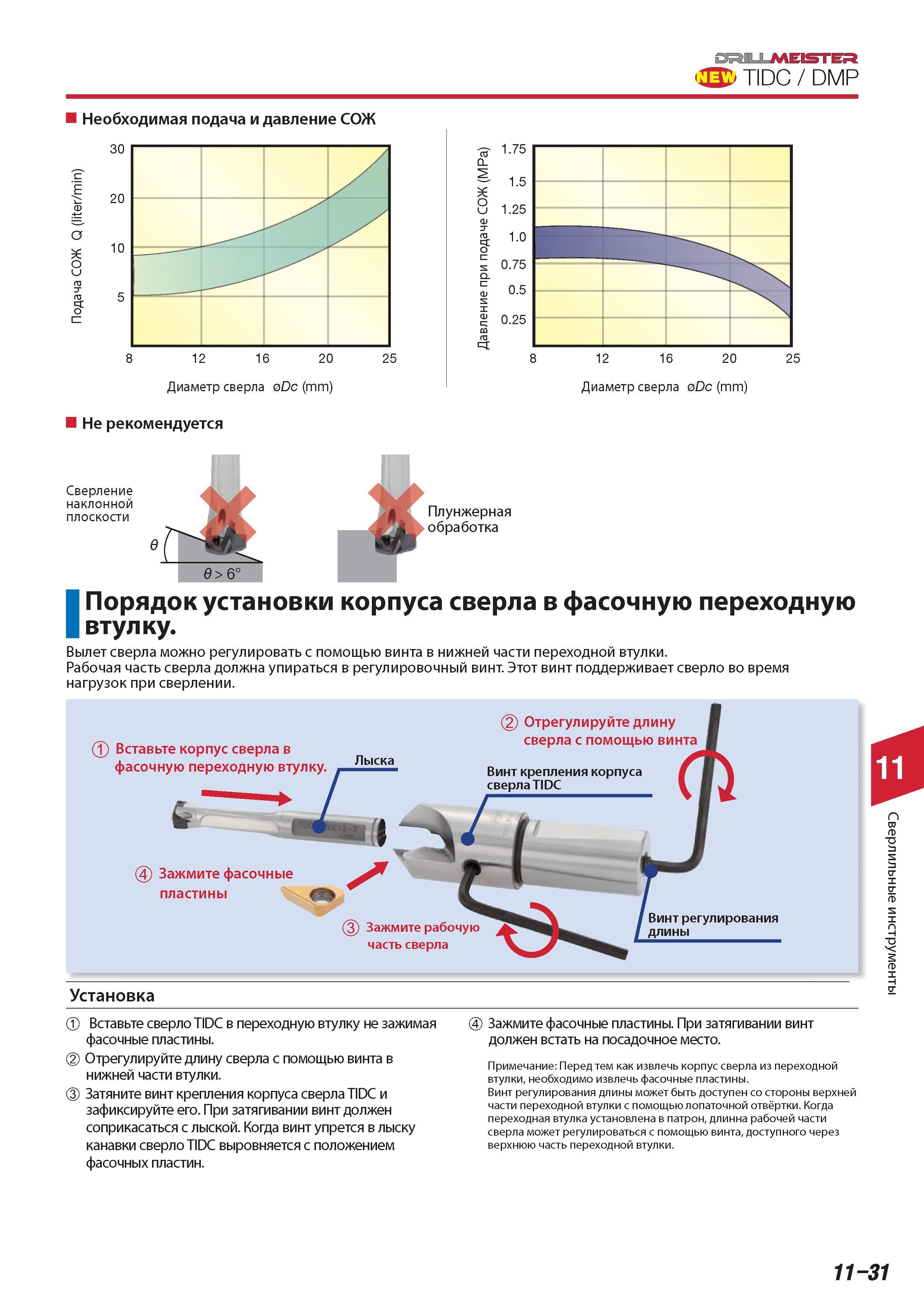

Необходимая подача и давление СОЖ 30 Диаметр сверла Tungaloy Dc (mm) Не рекомендуется Сверление наклонной плоскости Плунжерная обработка Порядок установки

Необходимая подача и давление СОЖ 30 Диаметр сверла Tungaloy Dc (mm) Не рекомендуется Сверление наклонной плоскости Плунжерная обработка Порядок установки корпуса сверла в фасочную переходную втулку. Вылет сверла можно регулировать с помощью винта в нижней части переходной втулки. Рабочая часть сверла должна упираться в регулировочный винт. Этот винт поддерживает сверло во время нагрузок при сверлении. Зажмите фасочные пластины Зажмите рабочую часть сверла Винт регулирования длины Установка 8 8 в Вставьте сверло TIDC в переходную втулку не зажимая фасочные пластины. Отрегулируйте длину сверла с помощью винта в нижней части втулки. Затяните винт крепления корпуса сверла TIDC и зафиксируйте его. При затягивании винт должен соприкасаться с лыской. Когда винт упрется в лыску канавки сверло TIDC выровняется с положением фасочных пластин. 3ажмите фасочные пластины. При затягивании винт должен встать на посадочное место. Примечание Перед тем как извлечь корпус сверла из переходной втулки необходимо извлечь фасочные пластины. Винт регулирования длины может быть доступен со стороны верхней части переходной втулки с помощью лопаточной отвёртки. Когда переходная втулка установлена в патрон длинна рабочей части сверла может регулироваться с помощью винта доступного через верхнюю часть переходной втулки. 11-31 Сверлильные инструменты 25 (S P О С о 1.75 1.25 р е и е 0.75 0.25 12 16 20 Диаметр сверла Dc (mm) 25
