Вычислительная линейка инструментальной компании прамет для быстрого расчета скорости резания Vf mm/min Schnittdatenrechner Data Calculator ТОЧЕНИЕ Пример

Вычислительная линейка инструментальной компании прамет для быстрого расчета скорости резания Vf mm/min Schnittdatenrechner Data Calculator ТОЧЕНИЕ Пример

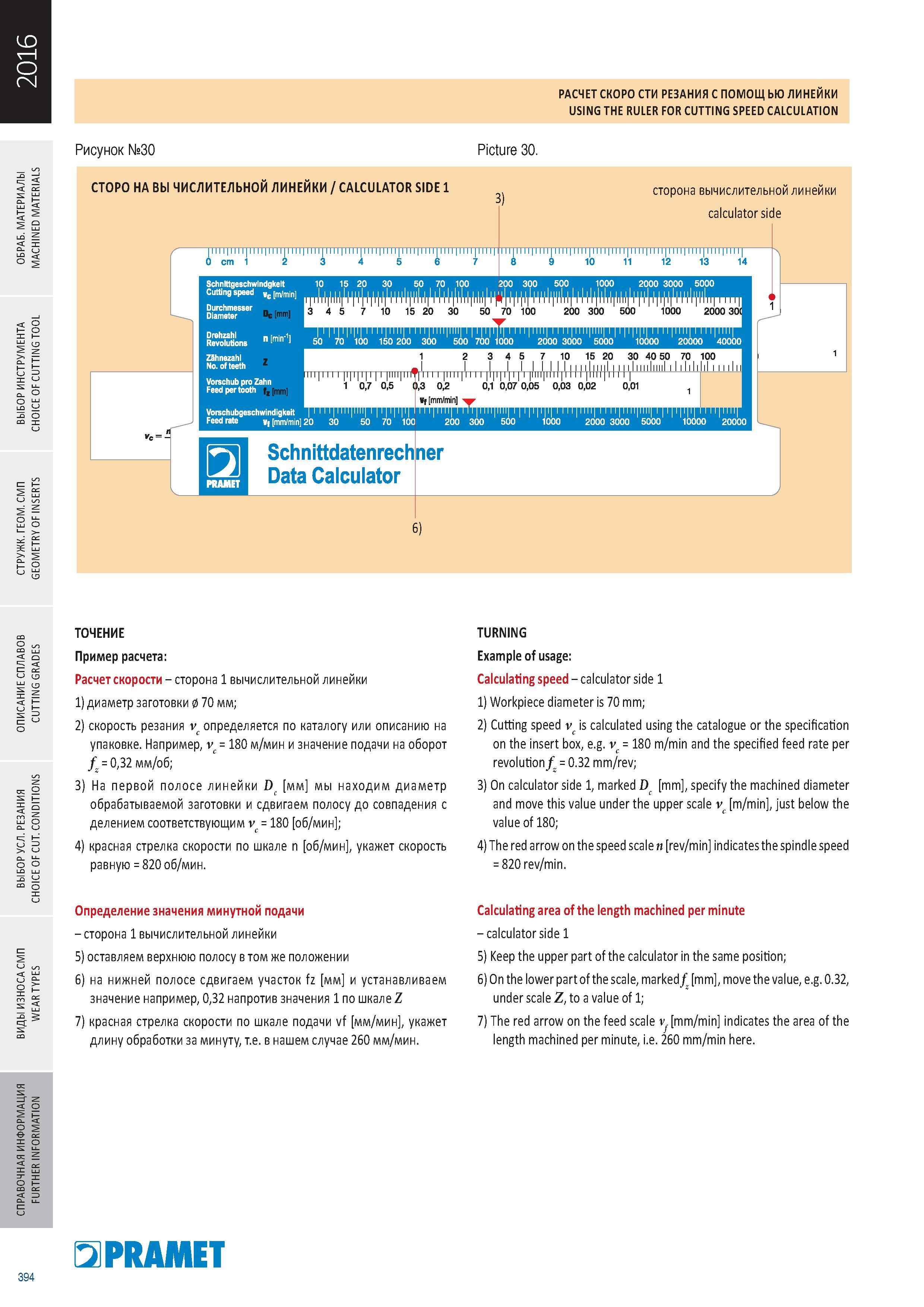

Вычислительная линейка инструментальной компании прамет для быстрого расчета скорости резания Vf mm/min Schnittdatenrechner Data Calculator ТОЧЕНИЕ Пример расчета Расчет скорости сторона 1 вычислительной линейки 1) диаметр заготовки 0 70 мм; 2) скорость резания vc определяется по каталогу или описанию на упаковке. Например, vc = 180 м/мин и значение подачи на оборот f = 0,32 мм/об; 3) На первой полосе линейки Dc мм мы находим диаметр обрабатываемой заготовки и сдвигаем полосу до совпадения с делением соответствующим vc = 180 об/мин 4) красная стрелка скорости по шкале n об/мин укажет скорость равную = 820 o6 r TURNING Example of usage Calculating speed calculator side 1 1) Workpiece diameter is 70 mm; 2) Cutting speed vc is calculated using the catalogue or the specification on the insert box, e.g. vc = 180 m/min and the specified feed rate per revolution f = 0.32 mm/rev; 3) On calculator side 1, marked Dc mm specify the machined diameter and move this value under the upper scale vc m/min just below the value of 180; 4) The red arrow on the speed scale n rev/min indicates the spindle speed = 820 rev/min. Определение значения минутной подачи сторона 1 вычислительной линейки 5) оставляем верхнюю полосу в том же положении 6) на нижней полосе сдвигаем участок fz мм и устанавливаем значение например, 0,32 напротив значения 1 по шкале Z 7) красная стрелка скорости по шкале подачи vf мм/мин укажет длину обработки за минуту, т.е. в нашем случае 260 мм/мин. Calculating area of the length machined per minute calculator side 1 5) Keep the upper part of the calculator in the same position; 6) On the lower part of the scale, marked fz mm move the value, e.g. 0.32, under scale Z, to a value of 1; 7) The red arrow on the feed scale vf mm/min indicates the area of the length machined per minute, i.e. 260 mm/min here. CL СИ X l- co си э PRAMET 394 Рисунок №30 СТОРОНА ВЫЧИСЛИТЕЛЬНОЙ ЛИНЕЙКИ / CALCULATOR SIDE 1 Picture 30. 3) РАСЧЕТ СКОРО СТИ РЕЗАНИЯ С ПОМОЩ ЬЮ ЛИНЕЙКИ USING THE RULER FOR CUTTING SPEED CALCULATION сторона вычислительном линеики calculator side s1111111 0 cm 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Dc mm 3 4 5 10 15 20 30 50 70 100 200 300 500 2000 1 2 3 4 5 7 10 15 20 30 40 50 70 J I 1 0,7 0,5 11 ll 11 1 1 l l l 11 1 llll IIlf l 1 1 1 lfll 11 1 1 ),3 0,2 0,1 0,07 0,05 0,03 0,02 0,01
