Рекомендуемые величины моментов затяжки крепежных винтов для сборного токарного металлорежущего инструмента Pramet

Рекомендуемые величины моментов затяжки крепежных винтов для сборного токарного металлорежущего инструмента Pramet

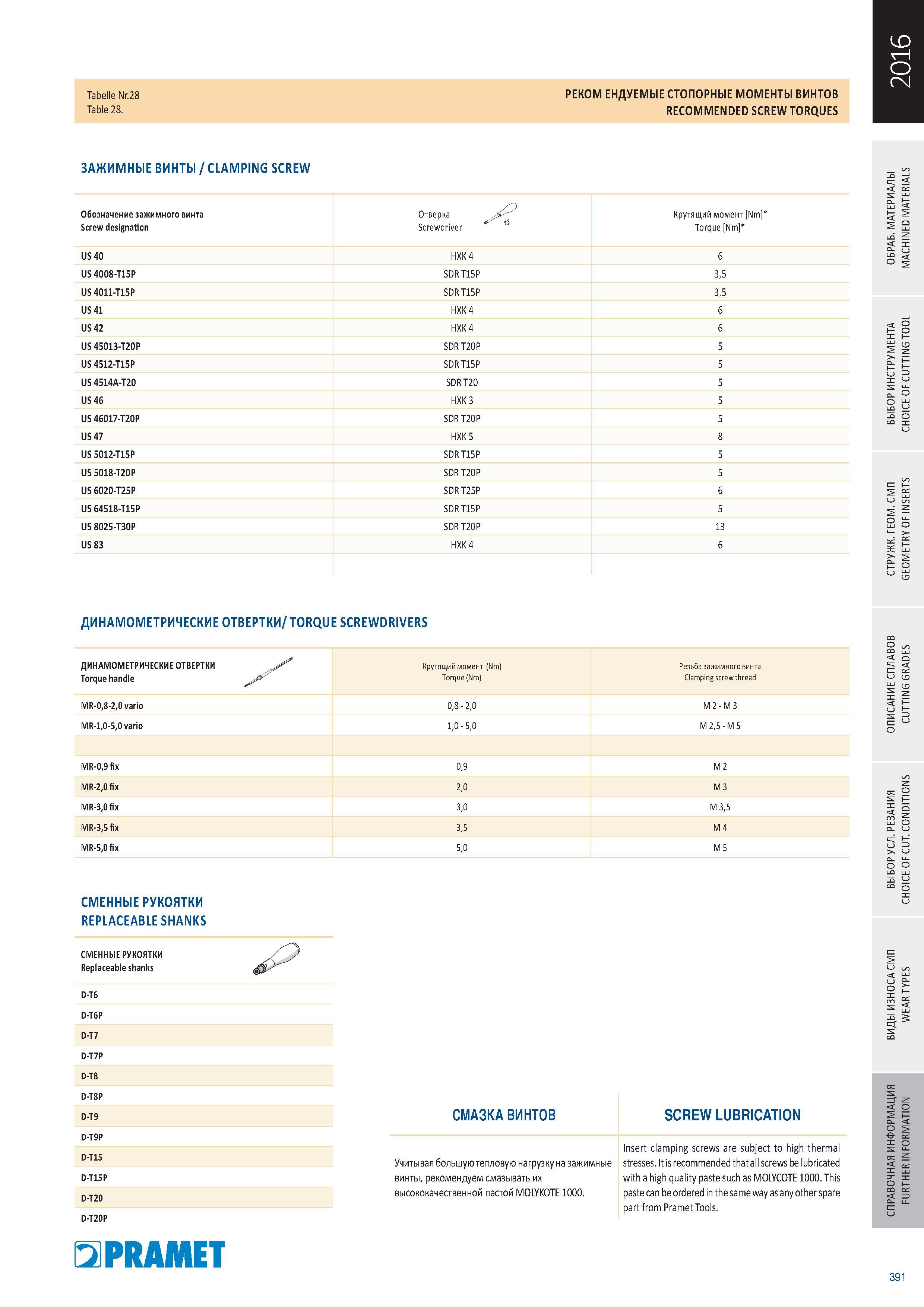

Рекомендуемые величины моментов затяжки крепежных винтов для сборного токарного металлорежущего инструмента Pramet _ Screw designation Oтверка Screwdriver Крутящий момент Nm Torque Nm oc US 40 US 4008-T15P US 4011-T15P US 41 US 42 US 45013-T20P US 4512-T15P US 4514A-T20 US 46 US 46017-T20P US 47 US 5012-T15P US 5018-T20P US 6020-T25P US 64518-T15P US 8025-T30P US 83 HXK 4 SDRT15P SDRT15P HXK 4 HXK 4 SDRT20P SDRT15P SDRT20 HXK 3 SDRT20P HXK 5 SDRT15P SDRT20P SDRT25P SDRT15P SDRT20P HXK 4 6 3.5 3.5 6 6 5 5 5 5 5 8 5 5 6 5 13 6 o О Ы. 3 f s о Са О 2 О со х О ДИНАМОМЕТРИЧЕСКИЕ ОТВЕРТКИ/ TORQUE SCREWDRIVERS ДИНАМОМЕТРИЧЕСКИЕ ОТВЕРТКИ Torque handle MR-0,8-2,0 vario MR-1,0-5,0 vario Крутящий момент (Nm) Torque (Nm) Резьба зажимного винта Clamping screw thread 0,8 2,0 1,0 5,0 M 2 M 3 M 2,5 M 5 MR-0,9 fix 0,5 M 2 MR-2,0 fix 2,0 M 3 MR-3,0 fix 3,0 M 3,5 MR-3,5 fix 3,5 M 4 MR-5,0 fix 5,0 M 5 СМЕННЫЕ РУКОЯТКИ REPLACEABLE SHANKS СМЕННЫЕ РУКОЯТКИ Replaceable shanks D-T6 D-T6P D-T7 D-T7P D-T8 D-T8P D-T9 D-T9P D-T15 D-T15P D-T20 D-T20P 01 Pramet СМАЗКА ВИНТОВ SCREW LUBRICATION Insert clamping screws are subject to high thermal Учитывая большую тепловую нагрузку на зажимные stresses. It is recommended that all screws be lubricated винты, рекомендуем смазывать их with a high quality paste such as MOLYCOTE 1000. This высококачественной пастой MOLYKOTE 1000. paste can be ordered in the same way as any other spare part from Pramet Tools. РЕКОМЕНДУЕМЫЕ СТОПОРНЫЕ МОМЕНТЫ ВИНТОВ Table 28. RECOMMENDED SCREW TORQUES ЗАЖИМНЫЕ ВИНТЫ / CLAMPING SCREW Обозначение зажимного винта
