718 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.706

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 706 0718 Lab2u

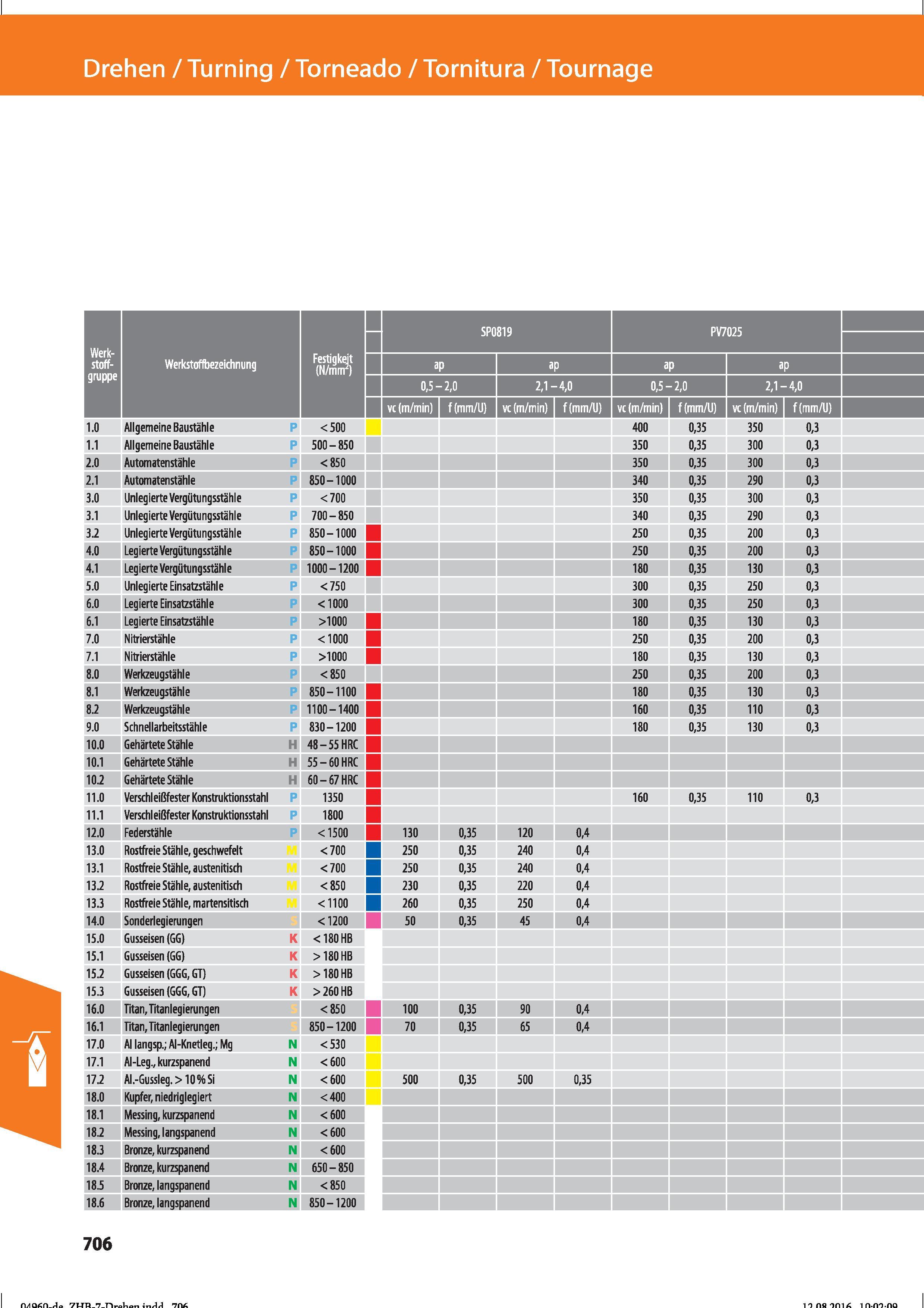

Drehen / Turning / Torneado / Tornitura / Tournage Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mrir) SP0819 PV7025 ap gruppe 0,5- -2,0 2,1- -4,0 0,5- -2,0 2,1- -4,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle <500 400 0,35 350 0,3 1.1 Allgemeine Baustähle 500 - 850 350 0,35 300 0,3 2.0 Automatenstähle <850 350 0,35 300 0,3 2.1 Automatenstähle 850-1000 340 0,35 290 0,3 3.0 Unlegierte Vergütungsstähle <700 350 0,35 300 0,3 3.1 Unlegierte Vergütungsstähle 700 - 850 340 0,35 290 0,3 3.2 Unlegierte Vergütungsstähle 850-1000 250 0,35 200 0,3 4.0 Legierte Vergütungsstähle 850-1000 250 0,35 200 0,3 4.1 Legierte Vergütungsstähle 1000-1200 180 0,35 130 0,3 5.0 Unlegierte Einsatzstähle <750 300 0,35 250 0,3 6.0 Legierte Einsatzstähle <1000 300 0,35 250 0,3 6.1 Legierte Einsatzstähle >1000 180 0,35 130 0,3 7.0 Nitrierstähle <1000 250 0,35 200 0,3 7.1 Nitrierstähle >1000 180 0,35 130 0,3 8.0 Werkzeugstähle <850 250 0,35 200 0,3 8.1 Werkzeugstähle 850-1100 180 0,35 130 0,3 8.2 Werkzeugstähle 1100-1400 160 0,35 110 0,3 9.0 Schnellarbeitsstähle 830-1200 180 0,35 130 0,3 10.0 Gehärtete Stähle 48-55 HRC 10.1 Gehärtete Stähle 55-60 HRC 10.2 Gehärtete Stähle 60-67 HRC 11.0 Verschleißfester Konstruktionsstahl P 1350 160 0,35 110 0,3 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle <1500 130 0,35 120 0,4 13.0 Rostfreie Stähle, geschwefelt <700 250 0,35 240 0,4 13.1 Rostfreie Stähle, austenitisch <700 250 0,35 240 0,4 13.2 Rostfreie Stähle, austenitisch <850 230 0,35 220 0,4 13.3 Rostfreie Stähle, martensitisch <1100 260 0,35 250 0,4 14.0 Sonderlegierungen <1200 50 0,35 45 0,4 15.0 Gusseisen (GG) <180 HB 15.1 Gusseisen (GG) >180 HB 15.2 Gusseisen (GGG, GT) >180 HB 15.3 Gusseisen (GGG, GT) >260 HB 16.0 Titan, Titanlegierungen <850 100 0,35 90 0,4 16.1 Titan, Titanlegierungen 850-1200 70 0,35 65 0,4 17.0 AI langsp.; Al-Knetleg.; Mg <530 17.1 Al-Leg., kurzspanend <600 17.2 Al.-Gussleg. > 10%Si <600 500 0,35 500 0,35 18.0 Kupfer, niedriglegiert <400 18.1 Messing, kurzspanend <600 18.2 Messing, langspanend <600 18.3 Bronze, kurzspanend <600 18.4 Bronze, kurzspanend 650 - 850 18.5 Bronze, langspanend <850 18.6 Bronze, langspanend 850-1200 706
