716 Справочник HOFFMANN GROUP 2016 Режимы резания для станочного режущего инструмента Стр.704

Каталог HOFFMANN GROUP 2016 Режимы резания при мехобработке Стр. 704 0716 Lab2u

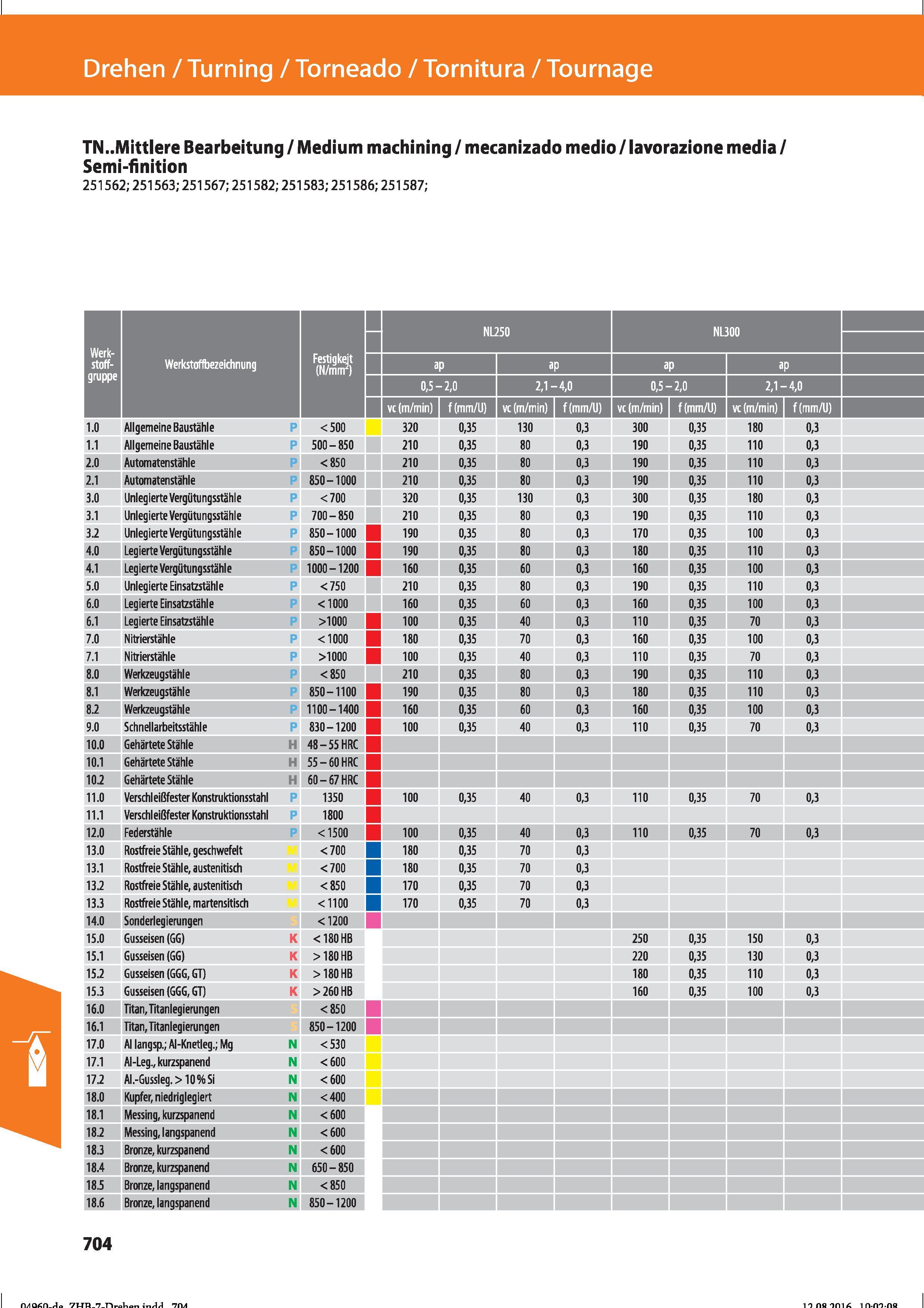

Drehen / Turning / Torneado / Tornitura / Tournage TN..Mittlere Bearbeitung / Medium machining / mecanizado medio/ lavorazione media / Semi-finition 251562; 251563; 251567; 251582; 251583; 251586; 251587; Werk- stoff- Werkstoffbezeichnung Festigkeit (N/mrir) NL250 NL300 ap gruppe 0,5- -2,0 2,1- -4,0 0,5- -2,0 2,1- -4,0 vc (m/min) f(mm/U) 1.0 Allgemeine Baustähle <500 320 0,35 130 0,3 300 0,35 180 0,3 1.1 Allgemeine Baustähle 500 - 850 210 0,35 80 0,3 190 0,35 110 0,3 2.0 Automatenstähle <850 210 0,35 80 0,3 190 0,35 110 0,3 2.1 Automatenstähle 850-1000 210 0,35 80 0,3 190 0,35 110 0,3 3.0 Unlegierte Vergütungsstähle <700 320 0,35 130 0,3 300 0,35 180 0,3 3.1 Unlegierte Vergütungsstähle 700 - 850 210 0,35 80 0,3 190 0,35 110 0,3 3.2 Unlegierte Vergütungsstähle 850-1000 190 0,35 80 0,3 170 0,35 100 0,3 4.0 Legierte Vergütungsstähle 850-1000 190 0,35 80 0,3 180 0,35 110 0,3 4.1 Legierte Vergütungsstähle 1000-1200 160 0,35 60 0,3 160 0,35 100 0,3 5.0 Unlegierte Einsatzstähle <750 210 0,35 80 0,3 190 0,35 110 0,3 6.0 Legierte Einsatzstähle <1000 160 0,35 60 0,3 160 0,35 100 0,3 6.1 Legierte Einsatzstähle >1000 100 0,35 40 0,3 110 0,35 70 0,3 7.0 Nitrierstähle <1000 180 0,35 70 0,3 160 0,35 100 0,3 7.1 Nitrierstähle >1000 100 0,35 40 0,3 110 0,35 70 0,3 8.0 Werkzeugstähle <850 210 0,35 80 0,3 190 0,35 110 0,3 8.1 Werkzeugstähle 850-1100 190 0,35 80 0,3 180 0,35 110 0,3 8.2 Werkzeugstähle 1100-1400 160 0,35 60 0,3 160 0,35 100 0,3 9.0 Schnellarbeitsstähle 830-1200 100 0,35 40 0,3 110 0,35 70 0,3 10.0 Gehärtete Stähle 48-55 HRC 1 10.1 Gehärtete Stähle 55-60 HRC 1 10.2 Gehärtete Stähle 60-67 HRC 1 11.0 Verschleißfester Konstruktionsstahl P 1350 100 0,35 40 0,3 110 0,35 70 0,3 11.1 Verschleißfester Konstruktionsstahl P 1800 12.0 Federstähle <1500 100 0,35 40 0,3 110 0,35 70 0,3 13.0 Rostfreie Stähle, geschwefelt <700 180 0,35 70 0,3 13.1 Rostfreie Stähle, austenitisch <700 180 0,35 70 0,3 13.2 Rostfreie Stähle, austenitisch <850 170 0,35 70 0,3 13.3 Rostfreie Stähle, martensitisch <1100 170 0,35 70 0,3 14.0 Sonderlegierungen <1200 15.0 Gusseisen (GG) <180 HB 250 0,35 150 0,3 15.1 Gusseisen (GG) >180 HB 220 0,35 130 0,3 15.2 Gusseisen (GGG, GT) >180 HB 180 0,35 110 0,3 15.3 Gusseisen (GGG, GT) >260 HB 160 0,35 100 0,3 16.0 Titan, Titanlegierungen <850 16.1 Titan, Titanlegierungen 850-1200 17.0 AI langsp.; Al-Knetleg.; Mg <530 17.1 Al-Leg., kurzspanend <600 17.2 Al.-Gussleg. > 10%Si <600 18.0 Kupfer, niedriglegiert <400 18.1 Messing, kurzspanend <600 18.2 Messing, langspanend <600 18.3 Bronze, kurzspanend <600 18.4 Bronze, kurzspanend 650 - 850 18.5 Bronze, langspanend <850 18.6 Bronze, langspanend 850-1200
