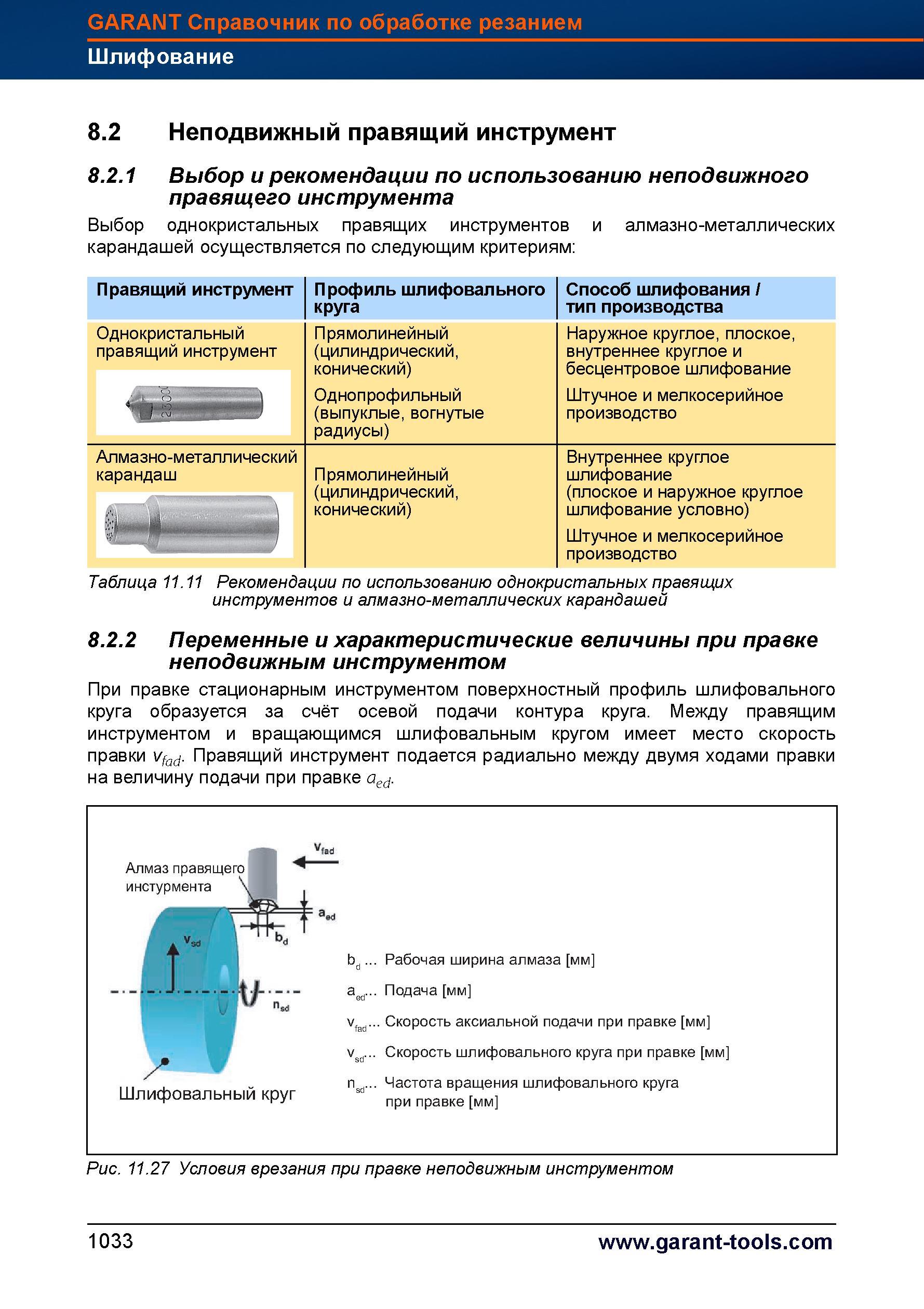

Выбор и рекомендации по использованию неподвижного правящего инструмента Выбор однокристальных правящих инструментов и алмазно-металлических карандашей осуществляется по следующим критериям Правящий инструмент Профиль шлифовального круга Способ шлифования / тип производства Однокристальный правящий инструмент Прямолинейный (цилиндрический, конический) Наружное круглое, плоское, внутреннее круглое и бесцентровое шлифование Однопрофильный (выпуклые, вогнутые радиусы) Штучное и мелкосерийное производство Алмазно-металлический карандаш Прямолинейный (цилиндрический, конический) Внутреннее круглое шлифование (плоское и наружное круглое шлифование условно) Штучное и мелкосерийное производство Таблица 11.11 Рекомендации по использованию однокристальных правящих инструментов и алмазно-металлических карандашей 8.2.2 Переменные и характеристические величины при правке неподвижным инструментом При правке стационарным инструментом поверхностный профиль шлифовального круга образуется за счёт осевой подачи контура круга. Между правящим инструментом и вращающимся шлифовальным кругом имеет место скорость правки Vfad. Правящий инструмент подается радиально между двумя ходами правки на величину подачи при правке aed. Алмаз правящего инстурмента i t/ V Шлифовальный круг bd ... Рабочая ширина алмаза мм aed-.. Подача мм vfad... Скорость аксиальной подачи при правке мм v ... Скорость шлифовального круга при правке мм n ... Частота вращения шлифовального круга при правке мм Рис. 11.27 Условия врезания при правке неподвижным инструментом 1033 GARANT Справочник по обработке резанием Шлифование 8.2 Неподвижный правящий инструмент 8.2.1
