В процессе применения однокристального алмазного правящего инструмента необходимо обратить внимание на следующее Необходимо соблюдать угол

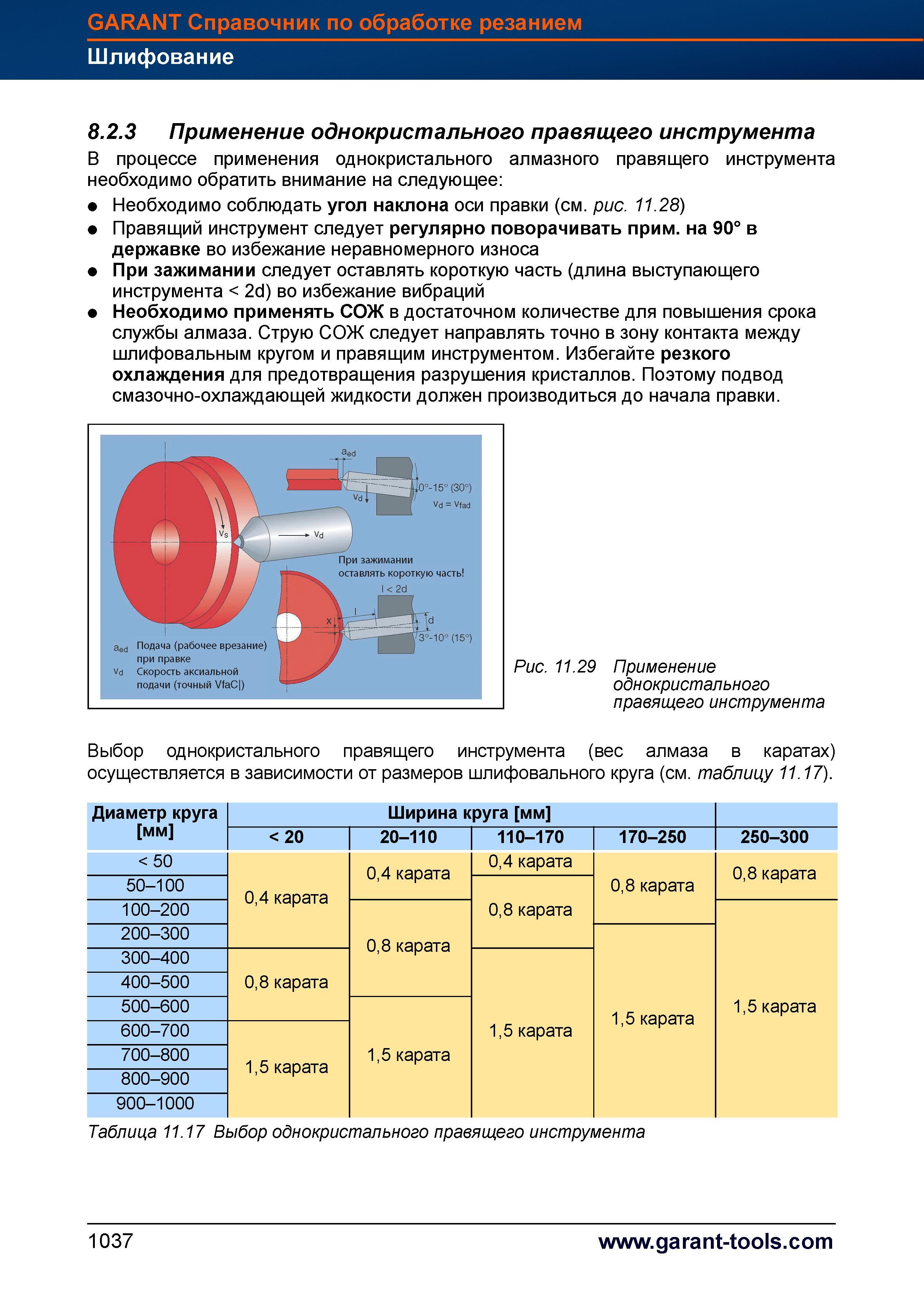

В процессе применения однокристального алмазного правящего инструмента необходимо обратить внимание на следующее Необходимо соблюдать угол наклона оси правки (см. рис. 11.28) Правящий инструмент следует регулярно поворачивать прим. на 90° в державке во избежание неравномерного износа При зажимании следует оставлять короткую часть (длина выступающего инструмента 2d) во избежание вибраций Необходимо применять СОЖ в достаточном количестве для повышения срока службы алмаза. Струю СОЖ следует направлять точно в зону контакта между шлифовальным кругом и правящим инструментом. Избегайте резкого охлаждения для предотвращения разрушения кристаллов. Поэтому подвод смазочно-охлаждающей жидкости должен производиться до начала правки. Рис. 11.29 Применение однокристального правящего инструмента Выбор однокристального правящего инструмента (вес алмаза в каратах) осуществляется в зависимости от размеров шлифовального круга (см. таблицу 11.17). Диаметр круга мм 50 Ширина круга мм 20 0,4 карата 20-110 0,4 карата 110-170 0,4 карата 170-250 0,8 карата 250-300 0,8 карата 50-100 0,8 карата 100-200 0,8 карата 1,5 карата 200-300 1,5 карата 300-400 400-500 0,8 карата 1,5 карата 500-600 1,5 карата 600-700 700-800 800-900 900-1000 1,5 карата Таблица 11.17 Выбор однокристального правящего инструмента 1037 GARANT Справочник по обработке резанием Шлифование 8.2.3 Применение однокристального правящего инструмента
