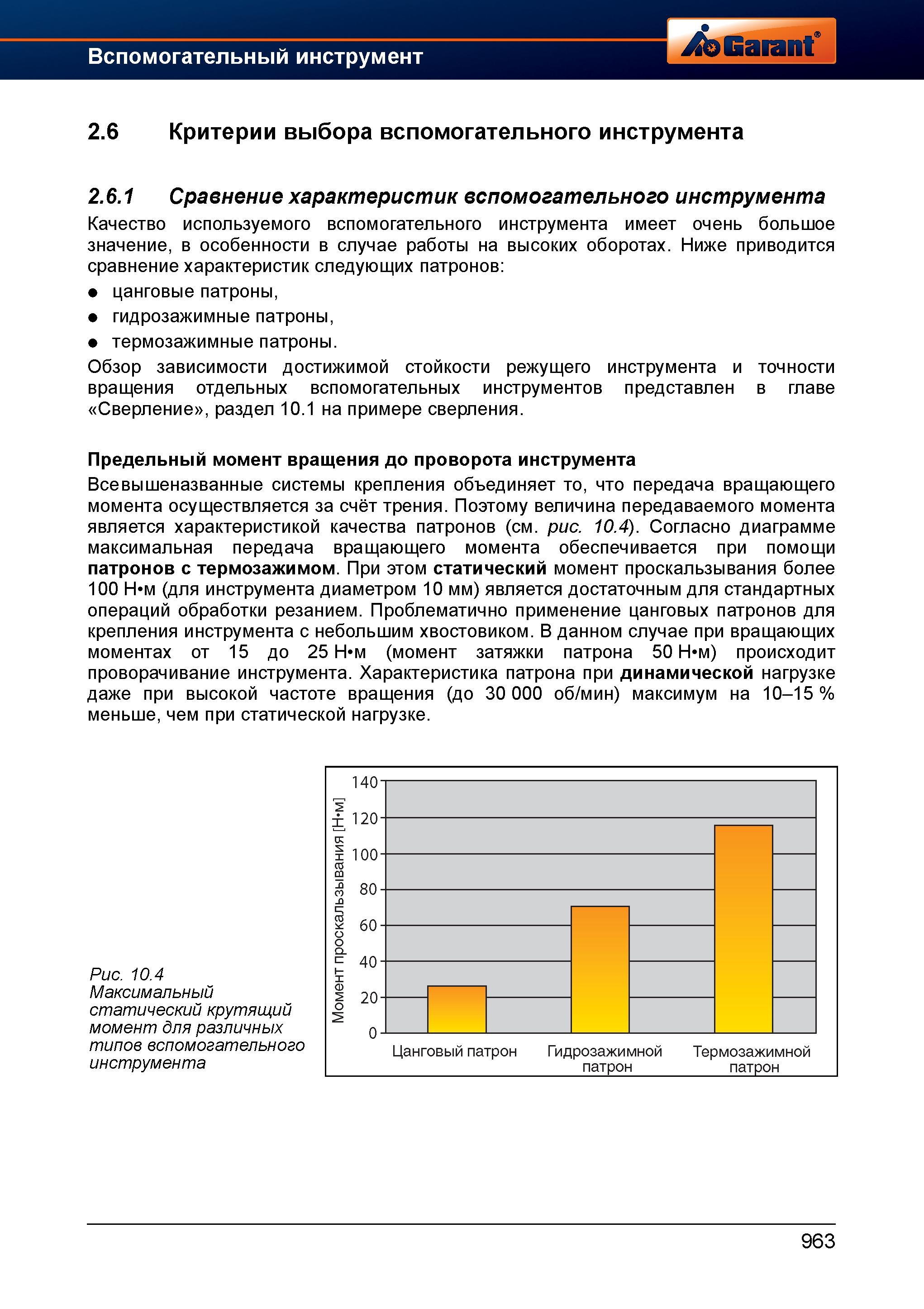

Сравнение характеристик различной инструментальной станочной оснастки Качество используемого вспомогательного инструмента имеет очень большое значение Предельный момент вращения до проворота инструмента Всевышеназванные системы крепления объединяет то, что передача вращающего момента осуществляется за счёт трения. Поэтому величина передаваемого момента является характеристикой качества патронов (см. рис. 10.4). Согласно диаграмме максимальная передача вращающего момента обеспечивается при помощи патронов с термозажимом. При этом статический момент проскальзывания более 100 Н м (для инструмента диаметром 10 мм) является достаточным для стандартных операций обработки резанием. Проблематично применение цанговых патронов для крепления инструмента с небольшим хвостовиком. В данном случае при вращающих моментах от 15 до 25 Н м (момент затяжки патрона 50 Н м) происходит проворачивание инструмента. Характеристика патрона при динамической нагрузке даже при высокой частоте вращения (до 30 000 об/мин) максимум на 10-15% меньше, чем при статической нагрузке. Рис. 10.4 Максимальный статический крутящий момент для различных типов вспомогательного инструмента 963 2.6 Критерии выбора вспомогательного инструмента 2.6.1 Сравнение характеристик вспомогательного инструмента , в особенности в случае работы на высоких оборотах. Ниже приводится следующих патронов цанговые патроны, гидрозажимные патроны, термозажимные патроны. Обзор зависимости достижимой стойкости режущего инструмента и точности вращения отдельных вспомогательных инструментов представлен в главе Сверление , раздел 10.1 на примере сверления.
