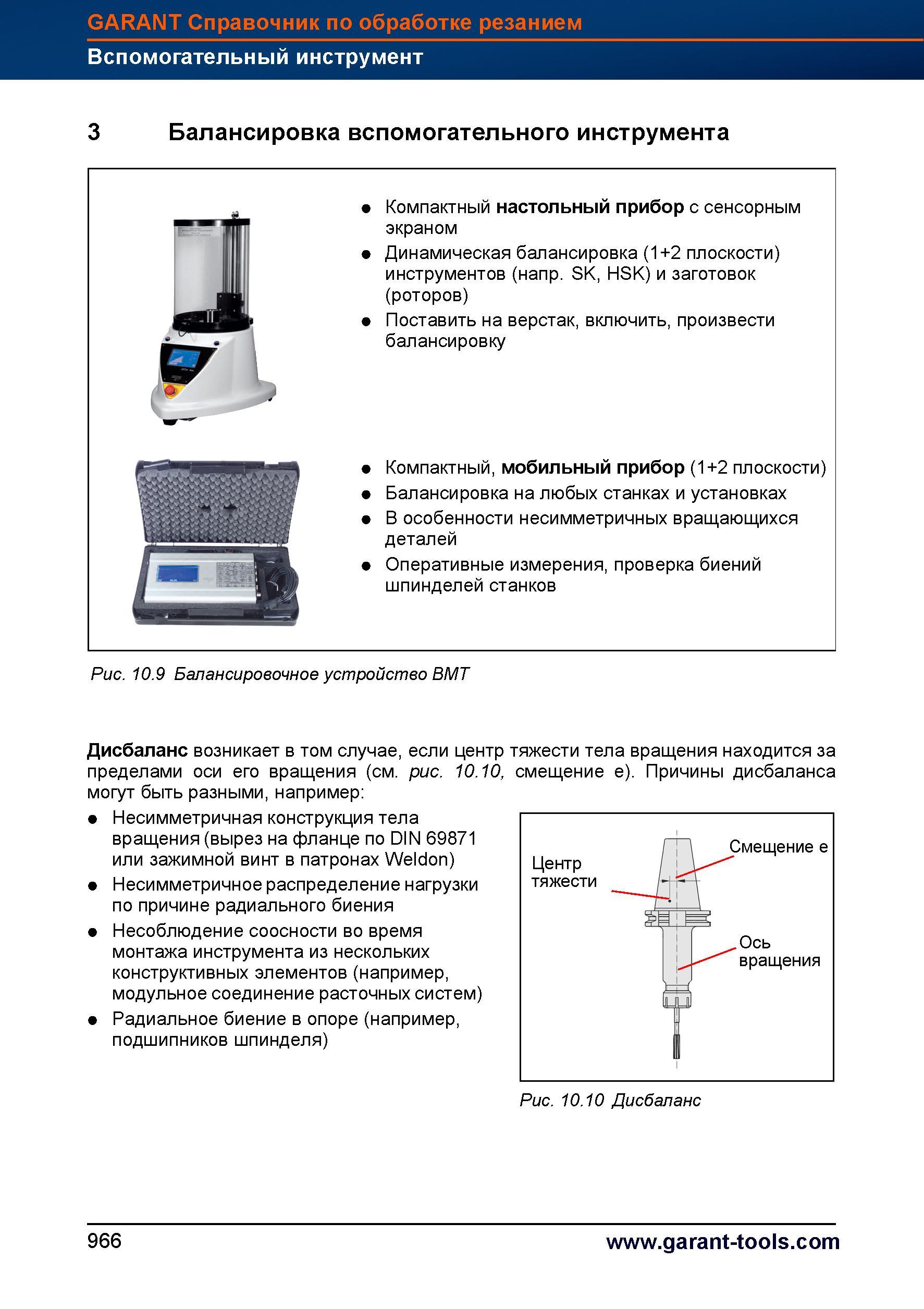

Балансировка вспомогательного инструмента Компактный настольный прибор с сенсорным экраном Динамическая балансировка (1+2 плоскости) инструментов (напр. SK, HSK) и заготовок (роторов) Поставить на верстак, включить, произвести балансировку Компактный, мобильный прибор (1+2 плоскости) Балансировка на любых станках и установках В особенности несимметричных вращающихся деталей Оперативные измерения, проверка биений шпинделей станков Рис. 10.9 Балансировочное устройство BMT Дисбаланс возникает в том случае, если центр тяжести тела вращения находится за пределами оси его вращения (см. рис. 10.10, смещение e). Причины дисбаланса могут быть разными, например Несимметричная конструкция тела вращения (вырез на фланце по DIN 69871 или зажимной винт в патронах Weldon) Несимметричное распределение нагрузки по причине радиального биения Несоблюдение соосности во время монтажа инструмента из нескольких конструктивных элементов (например, модульное соединение расточных систем) Радиальное биение в опоре (например, подшипников шпинделя) Рис. 10.10 Дисбаланс 966 GARANT Справочник по обработке резанием Вспомогательный инструмент 3
